Engranaje del árbol de levas – Tipo
incorporado
Desmontaje y montaje
Desmontaje
Para desmontar un engranaje de este tipo del árbol
de levas, precisa desmontarse primeramente el árbol
de levas del motor.
1 Desmonte los seguidores de levas, operación 16-6.
2 Desmonte el engranaje loco, operación 15-6.
3 Desmonte el árbol de levas, operación 16-8.
4 Coloque el árbol de levas en una prensa hidráulica,
con el engranaje hacia arriba. Soporte el engranaje
bajo la placa de empuje con unos calzos adecuados,
tales como unos bloques en 'V'. Aplique
cuidadosamente presión al árbol de levas para
sacarlo del engranaje y desmonte la placa de empuje
y la chaveta.
Atención: Cuide de no dañar el árbol de levas
durante esta operación.
Montaje

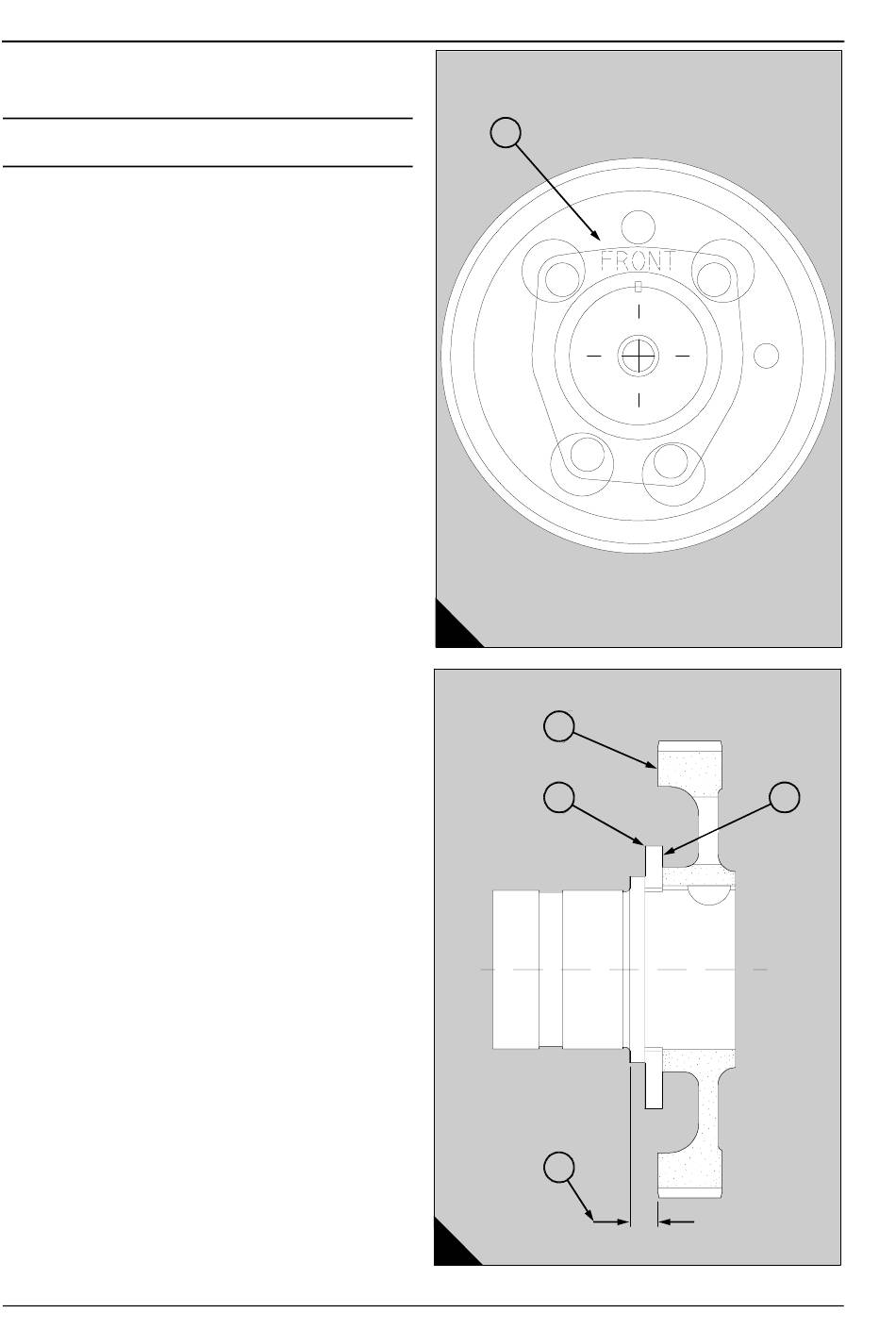

1 Soporte el árbol de levas en una prensa adecuada.
Coloque la placa de empuje en el árbol de levas.
Cerciórese de que coloca la placa con la palabra
'FRONT' (A1) hacia arriba, en el sentido opuesto a las
levas.
2 Inserte una nueva chaveta en el chavetero del
árbol de levas.
3 Caliente el engranaje en un horno precalentado a
300°C durante un mínimo de 15 minutos.
¡Peligro! Póngase guantes y un mono de protección
al manipular el engranaje caliente del árbol de levas.
4 Coloque el engranaje sobre el árbol de levas en
caliente y presiónelo para introducirlo en el árbol de
levas hasta que la distancia entre la cara trasera del
engranaje y la cara trasera de la brida del árbol de
levas (B4) sea de 11,54 mm.
5 Monte el árbol de levas, operación 16-8.
72
1
15-4
A
B
2
1
4
Perkins Engines Company Limited
