Divide (DIV)

Descripción:
Use la instrucción DIV para dividir un valor (origen A) en otro valor
(origen B) y colocar el resultado en el destino. El origen A y el origen
DIV
B pueden ser valores o direcciones que contienen valores. La tabla
DIVIDE
4.N muestra los indicadores de estado para la instrucción DIV.
Source A
Source B
Importante: Las instrucciones de cálculo se ejecutan para cada
Destination
Tabla 4.N
Actualización de los indicadores de estado aritméticos
para una instrucción DIV
Con este bit:
Acarreo (C)
Overflow (V)
Cero (Z)
Signo (S)

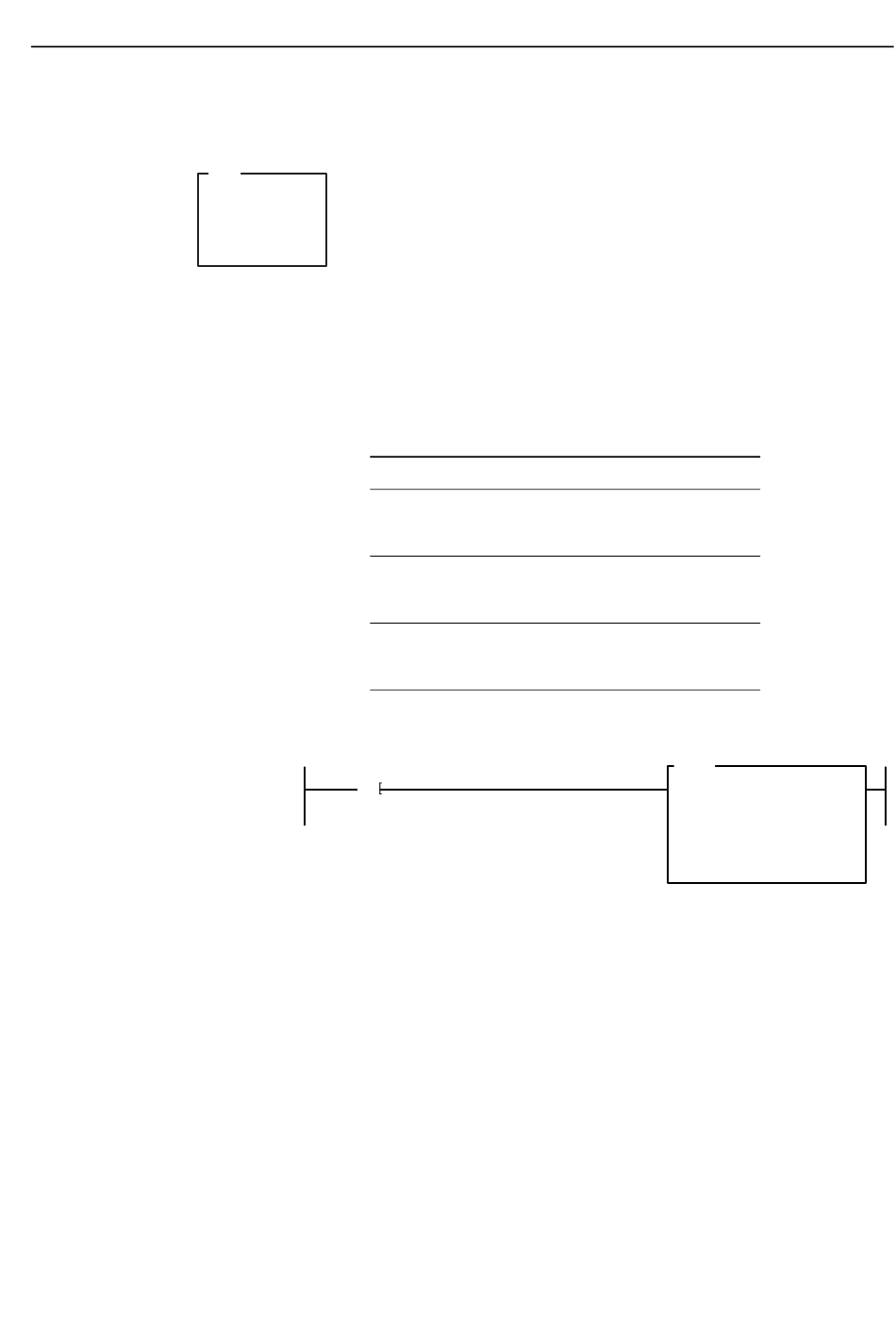

Ejemplo:
I:012
]
10
Si el bit 10 de la palabra de entrada 12 está establecido, divida el valor en N7:3 entre el valor en N7:4 y
almacene el resultado en N7:20.
escán siempre que el renglón sea verdadero. Si desea
que los valores se calculen una sola vez, incluya el
comando ONS (vea el capítulo 13).
El procesador:
siempre se restablece
se establece si se trata de división entre 0 ó si
se genera un overflow; de lo contrario, se
restablece
se establece si el resultado es cero; de lo
contrario, se restablece; está no definido si el
overflow está establecido
se establece si el resultado es negativo; de lo
contrario, se restablece; no está definido si el
overflow está establecido
DIV
DIVIDE
Source A
N7:3
Source B
N7:4
Destination N7:20
