9.3 DEMONTAGE ET REMONTAGE
9.3.1 DEMONTAGE DU MOTEUR
S'assurer que la zone est hors risque avant toute intervention.
9.3.1.1 AVEC ASSEMBLAGE MOTE UR TYPE CS ET EM
Pour ces constructions, il est nécessaire de démonter la ligne d'arbre
avant de pouvoir déposer le moteur.
9.3.1.2 AVEC ASSEMBLAGE MOTE UR TYPE TM ET TH
Avant d'intervenir sur le moteur s'assurer que toutes les
dispositions ont été prises pour isoler électriquement le moteur. Toute
intervention sur la boite à borne du moteur doit être menée par du
personnel qualifié et disposant des autorisations nécessaires.
- Ouvrir la boite à bornes du moteur et débrancher l'alimentation
électrique de puissance
l'alimentation de la résistance de réchauffage. Se reporter à la
notice d'utilisation du moteur si besoin.
- Repérer les connecteurs en fonction des phases et bornes moteur.
Sécuriser les connecteurs mis à nu.
- Débrancher les câbles d'instrumentation du moteur.
Utiliser des moyens de levage adaptés à la charge à
manutentionner. Vérifier le poids du moteur sur la plaque signalétique.
- Elinguer le moteur en utilisant les anneaux de levage ou oreilles de
levage disponibles sur le moteur.
- Retirer les vis/boulons de fixation du moteur [6577C].
18
du moteur et éventuellement

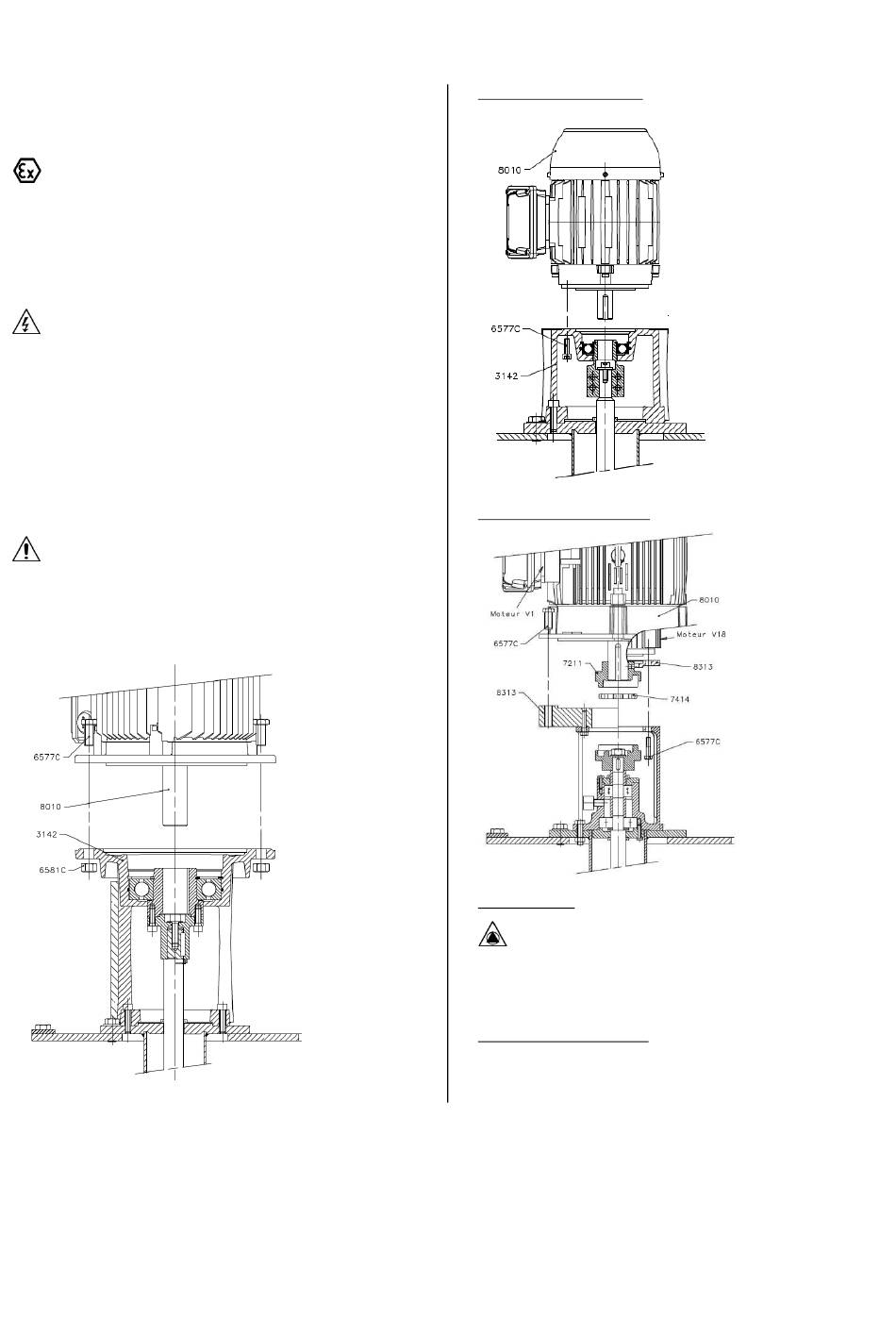

ASSEMBLAGE TH MOTEUR V1
ASSEMBLAGE TH MOTEUR V18
ASSEMBLAGE TM
Il peut être difficile de retirer le moteur (ajustement serré ou
corrosion). S'aider d'un tournevis pour faire levier entre les deux
flasques jusqu'au dégagement complet du moteur.
- Soulever le moteur et le dégager de la lanterne.
- Déposer le moteur au sol et éviter qu'il ne roule sur lui-même.
POUR LA CONSTRUCTION TM :
Démonter le ½ accouplement côté moteur : 2 vis à téton positionnées à
90°.
