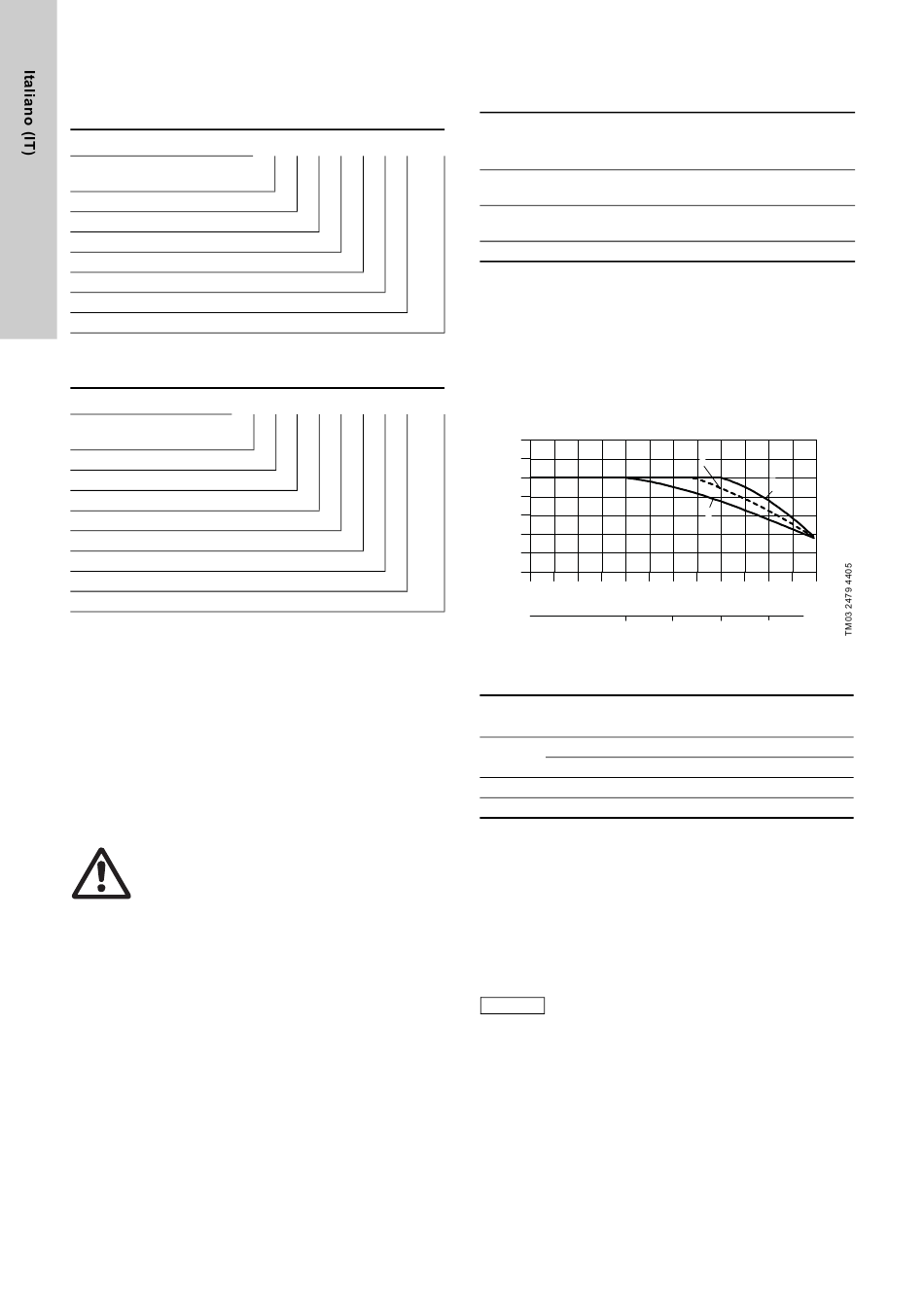

3. Designazione
3.1 Designazione del modello per CR, CRI, CRN 1s, 1,
3, 5, 10, 15 e 20
Esempio
Denominazione gamma: CR,
CRI, CRN
3
Portata nominale in m /h
Numero di giranti
Codice della versione pompa
Codice attacco tubazione
Codice dei materiali
Codice delle parti in gomma della pompa
Codice della tenuta meccanica
3.2 Designazione del modello per CR, CRN 32, 45, 64,
90, 120 e 150
Esempio CR 32- 2 1- X- X- X- X- XXXX
Denominazione gamma:
CR, CRN
3
Portata nominale in m /h
Numero degli stadi
Numero di giranti con diametro ridotto
Codice della versione pompa
Codice attacco tubazione
Codice dei materiali
Codice delle parti in gomma della pompa
Codice della tenuta meccanica
4. Applicazioni
Le pompe centrifughe multistadio in linea Grundfos di tipo CR,
CRI e CRN sono progettate per un vasto numero di applicazioni.
CR, CRI, CRN
Le pompe CR, CRI e CRN sono adatte per il trasferimento, la cir-
colazione e l'aumento pressione di liquidi puliti caldi o freddi.
CRN
Utilizzare le pompe CRN in impianti in cui le parti a contatto con il
liquido devono essere realizzate in acciaio inox ad alta resi-
stenza.
Liquidi pompati
Avvertimento
I liquidi di pompaggio non sono adatti per la pompa,
in quanto possono causare lesioni alle persone o
danni alle apparecchiature.
Liquidi non densi, chiari, non infiammabili, non combustibili o non
esplosivi, privi di particelle solide o fibre. Il liquido non deve
aggredire chimicamente i materiali della pompa.
In presenza di liquidi con densità e/o viscosità superiori a quelle
dell'acqua, si dovranno utilizzare motori di potenza proporzional-
mente superiore, se necessario.
150
CR 3- 10 X- X- X- X- XXXX

5. Caratteristiche tecniche

5.1 Temperatura ambiente e altitudine

Pot. Marca Classe
motore del eff.
[kW] motore motore
Grundfos
0,37 - 0,55 -
MG
Grundfos
0,75 - 22 IE3
MG
30-75 Siemens IE3
In caso di temperatura ambiente superiore ai valori indicati o in
caso di installazione della pompa a un'altitudine superiore a
quella indicata, il motore non deve funzionare a pieno carico per
evitare il rischio di surriscaldamento. Il surriscaldamento può
essere causato da un'eccessiva temperatura ambiente o da una
bassa densità dell'aria con conseguente riduzione dell'effetto raf-
freddante.
In questi casi, può essere necessario utilizzare un motore con
potenza nominale superiore.
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000
Fig. 2 La potenza erogata dal motore dipende dalla
temperatura/altitudine
Pot. motore
Pos.
[kW]
0,37 - 0,55
1
0,37 - 22
2 0,75 - 22
3 30-75
Esempio
La figura 2 mostra che il carico di un motore IE3 con una tempe-
ratura ambiente pari a 70 °C non deve essere superiore all'89 %
della potenza nominale. Se la pompa è installata a 4750 metri
sopra il livello del mare, il motore non deve funzionare a una
potenza maggiore dell'89 % della potenza nominale.
Nel caso in cui vengano superate sia la temperatura massima
che l'altitudine massima, i fattori di diminuzione di potenza
devono essere moltiplicati (0,89 x 0,89 = 0,79).
Per la manutenzione dei cuscinetti del motore in tem-
Nota perature ambiente superiori ai 40 °C, vedi sezione
9. Manutenzione.
Max. temp. Max. alt. s/l
ambiente del mare
[°C] [m]
+40 1000
+60 3500
+55 2750
3
2
1
t [°C]
2250 3500 4750 m
Marca del motore
MG
MGE
MG
Siemens
