5.2.5 Variklio apsauga
Siurbliui nereikalinga jokia išorinė variklio apsauga. Variklyje yra
terminė apsauga nuo lėtos perkrovos ir užsiblokavimo (IEC 34-
11, TP 211).
5.2.6 Apsauga nuo tinklo įtampos svyravimų
Siurblys yra apsaugotas nuo įtampos svyravimų integruotais
varistoriais, prijungtais tarp fazės ir nulio bei fazės ir žemės.
5.2.7 Maitinimo įtampa ir elektros tinklas
1 x 200-240 V, - 10 %/+ 10 %, 50/60 Hz, PE.
Maitinimo įtampa ir dažnis nurodyti siurblio vardinėje plokštelėje.
Patikrinkite, ar variklis tinka elektros tinklui, į kurį bus jungiamas.
Laidai kontaktų dėžutėje turi būti kuo trumpesni. Išimtis yra
įžeminimo laidas, kuris turi būti tokio ilgio, kad kabelį netyčia
ištraukus iš kabelio įvado, jis atsijungtų paskutinis.

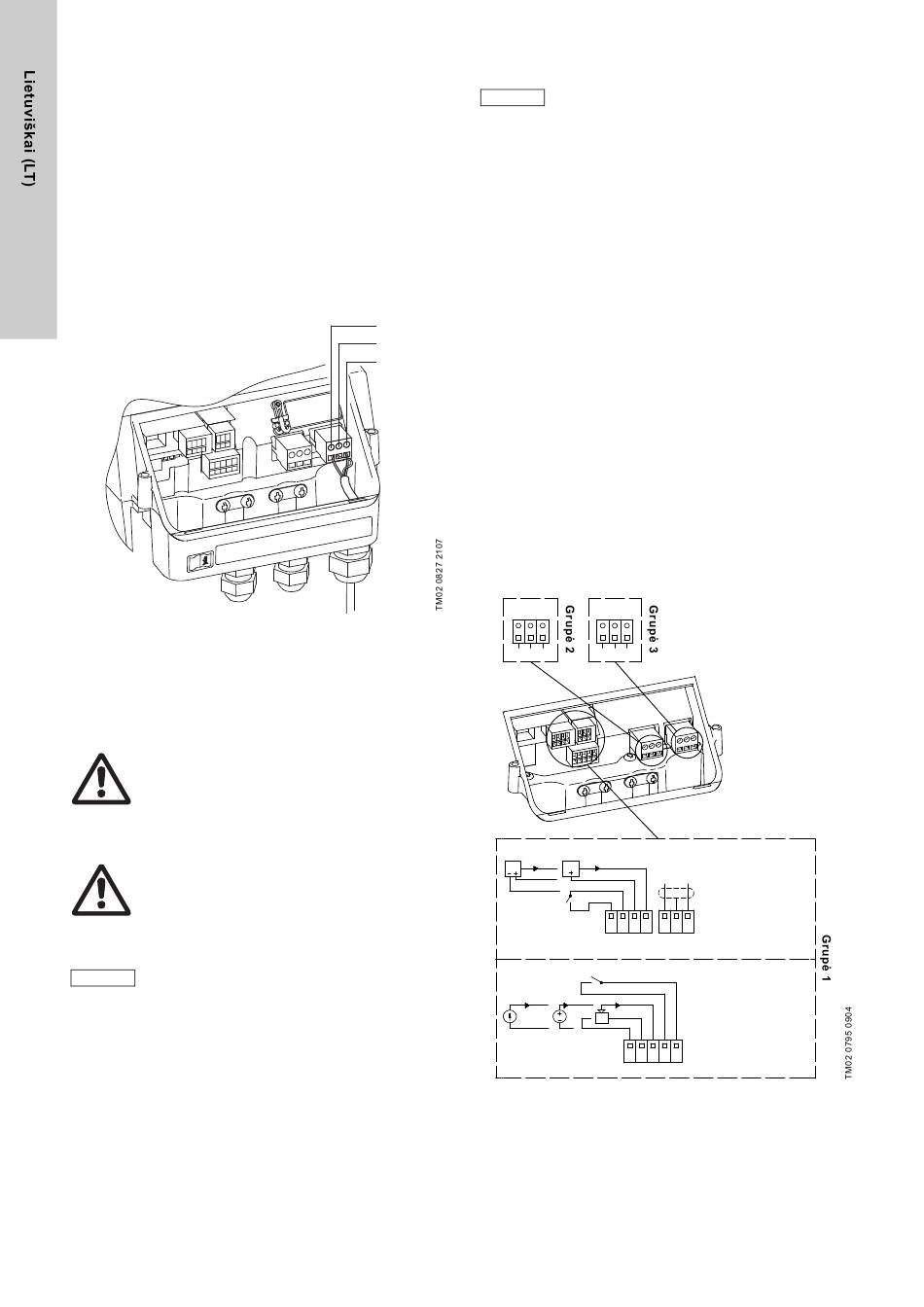

3. pav. Maitinimo prijungimas
Kabelio įvorės
Kabelio įvorės tenkina EN 50626 reikalavimus.
M16 kabelio įvorės, kabelio skersmuo ∅4-∅10 - 2 vnt.
•
M20 kabelio įvorė, kabelio skersmuo ∅10-∅14 - 1 vnt.
•
• Išlaužiamas dangtelis kabelio įvorei M16 - 1 vnt.
Įspėjimas
Jei maitinimo kabelis pažeidžiamas, jį turi pakeisti
kvalifikuotas darbuotojas.

Elektros tinklo tipas

Vienfaziai E siurbliai gali būti jungiami į visų tipų tinklus.
Įspėjimas
Nejunkite vienfazių E siurblių į tinklą, kuriame įtampa
tarp fazės ir žemės viršija 250 V.
5.2.8 Siurblio paleidimas/sustabdymas
Paleidimų ir sustabdymų įjungiant ir išjungiant
Dėmesio
maitinimo įtampą skaičius turi neviršyti 4 kartų per
valandą.
Kai siurblys įjungiamas per tinklą, jis pasileidžia maždaug po 5
sekundžių.
Jei siurblį paleisti ir sustabdyti reikia dažniau, tam geriau naudoti
išorinio paleidimo/sustabdymo įėjimą.
Kai siurblys paleidžiamas išorinio įjungimo/išjungimo jungikliu, jis
pasileidžia nedelsiant.
372
5.2.9 Jungtys
Jei išorinis įjungimo/išjungimo jungiklis
Pastaba
nenaudojamas, sujunkite gnybtus 2 ir 3 trumpu laidu.
Saugumo sumetimais prie žemiau nurodytų kontaktų grupių
jungiami laidai turi būti visu ilgiu atskirti vienas nuo kito armuota
izoliacija:
Grupė 1: Įėjimai
• paleidimo/sustabdymo, gnybtai 2 ir 3
• skaitmeninis įėjimas, gnybtai 1 ir 9
• kontrolinės vertės įėjimas, gnybtai 4, 5 ir 6
• jutiklio įėjimas, gnybtai 7 ir 8
• GENIbus, gnybtai B, Y ir A
Visi įėjimai (grupė 1) viduje yra atskirti nuo maitinimo įtampos
dalių armuota izoliacija ir galvaniškai atskirti nuo kitų
grandinių.
N
Visi valdymo gnybtai maitinami saugia labai žema įtampa
PE
(PELV), taip apsisaugant nuo elektros smūgio pavojaus.
L
Grupė 2: Išėjimas (relės signalas, gnybtai NC, C, NO)
Išėjimas (grupė 2) yra ir galvaniškai atskirtas nuo kitų
grandinių. Todėl, jei reikia, prie išėjimo gali būti prijungta
maitinimo įtampa arba saugi labai žema įtampa.
Grupė 3: Maitinimas (gnybtai N, PE, L)
Grupė 4: Ryšio kabelis (8 kaištelių kištukas) - tik TPED
Ryšio kabelis yra prijungtas prie lizdo grupėje 4. Kabelis
užtikrina ryšį tarp dviejų siurblių, kai yra prijungtas vienas arba
du slėgio jutikliai, žr. skyrių
Jungiklis grupėje 4 leidžia perjungti darbo režimus "darbas
pakaitomis" ir "atsarginio siurblio režimas".
Žr. aprašymą skyriuje
režimai.
NC C NO
0-10 V
0/4-20 mA
0/4-20 mA
4. pav. TPE, NKE, NKGE ir NBE, NBGE gnybtai
5.7 TPED siurblių ryšio
6.2.1 Papildomi TPED siurblių darbo
N PE L
1: Skaitmeninis
įėjimas
4-20 mA 9: GND (korpusas)
8: +24 V
7: Jutiklio įėjimas
0/1
B: RS-485B
1 9 8 7 B Y A
Y: Ekranas
A: RS-485A
STOP
6: GND (korpusas)
RUN
5: +10 V
4: Kontrolinės vertės
0-10 V
10K įėjimas
3: GND (korpusas)
2: Paleidimas/
sustabdymas
6 5 4 3 2
kabelis.
