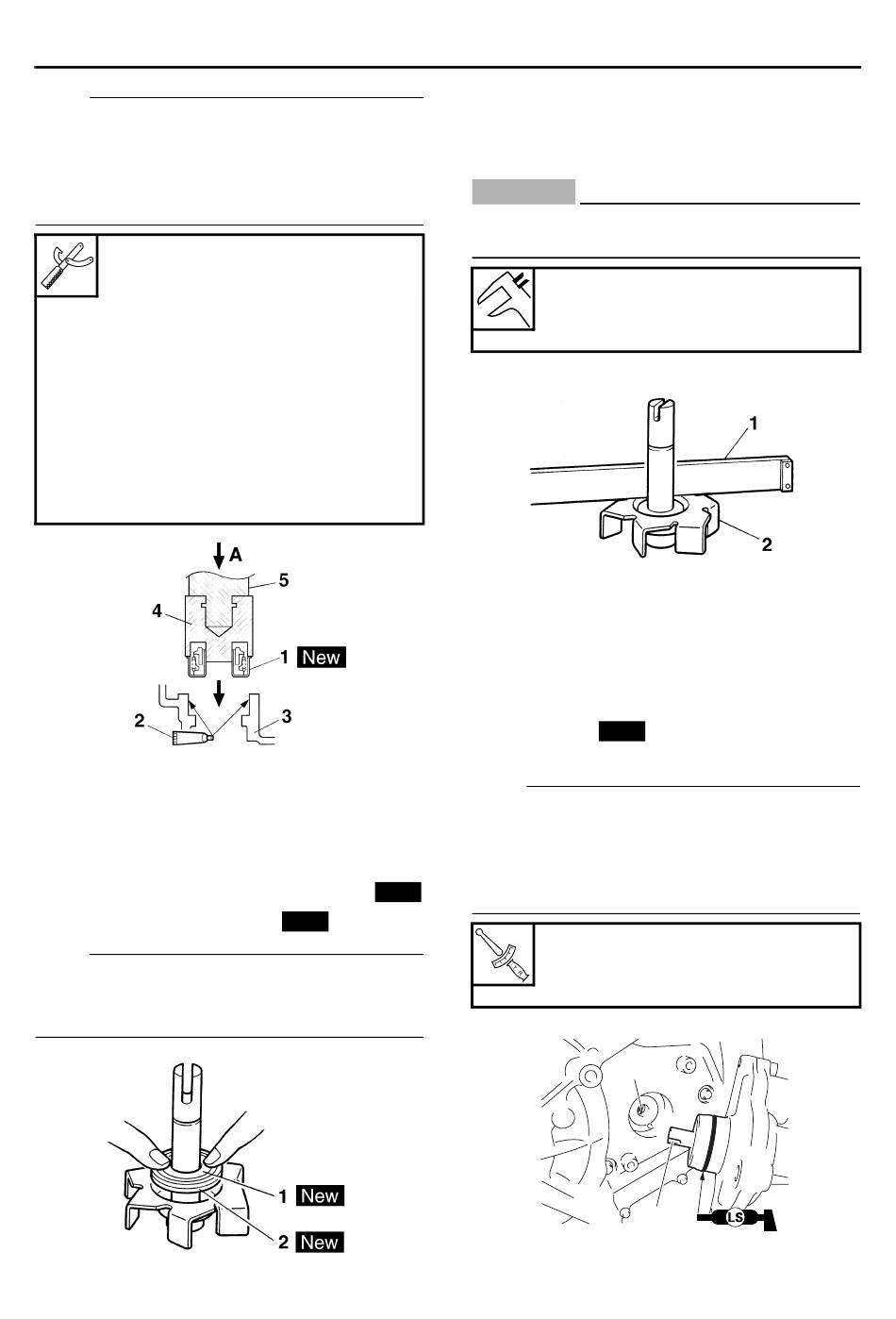

NOTA:
• Instale la junta de la bomba de agua con las
herramientas especiales.
• Antes de instalar la junta de la bomba de agua,
aplique Yamaha Bond Nº 1215 "2" a la caja de
la bomba de agua "3".
Montador de juntas mecánico
90890-04078
Montador de juntas de bomba de
agua
YM-33221-A
Instalador del cojinete del eje
conducido intermedio
90890-04058
Montador de cojinetes de 40 mm
YM-04058
Sellador Yamaha nº 1215
90890-85505
(Three Bond No.1215®)
A. Presione hacia abajo
4. Montador de juntas mecánico
5. Instalador del cojinete del eje accionado
intermedio
3. Instalar:
• Soporte del amortiguador de goma "1"
• Amortiguador de goma "2"
NOTA:
Antes de instalar el amortiguador de goma, apli-
que agua del grifo o refrigerante a su superficie
exterior.
New
New
6-14
BOMBA DE AGUA
4. Medir:
• Inclinación del eje del rotor
Fuera del valor especificado → Repetir el
paso (3).
SCA14090
ATENCION:
Verifique que el amortiguador de goma y su
soporte estén alineados con el rotor.
Límite de inclinación del eje del
rotor
0.15 mm (0.0059 in)
1. Regla
2. Eje del rotor
SAS26580
MONTAJE DE LA BOMBA DE AGUA
1. Instalar:
• Junta tórica
New
• Conjunto de la bomba de agua
NOTA:
• Alinee el saliente "a" del eje de la bomba de
aceite y la ranura del eje de la bomba de agua
"b".
• Lubrique la junta tórica con una capa fina de
grasa de jabón de litio.
Perno del conjunto de la bomba
de agua
10 Nm (1.0 m·kg, 7.2 ft·lb)
a
b
