Funcionamiento tras una orden OFF1 u OFF3

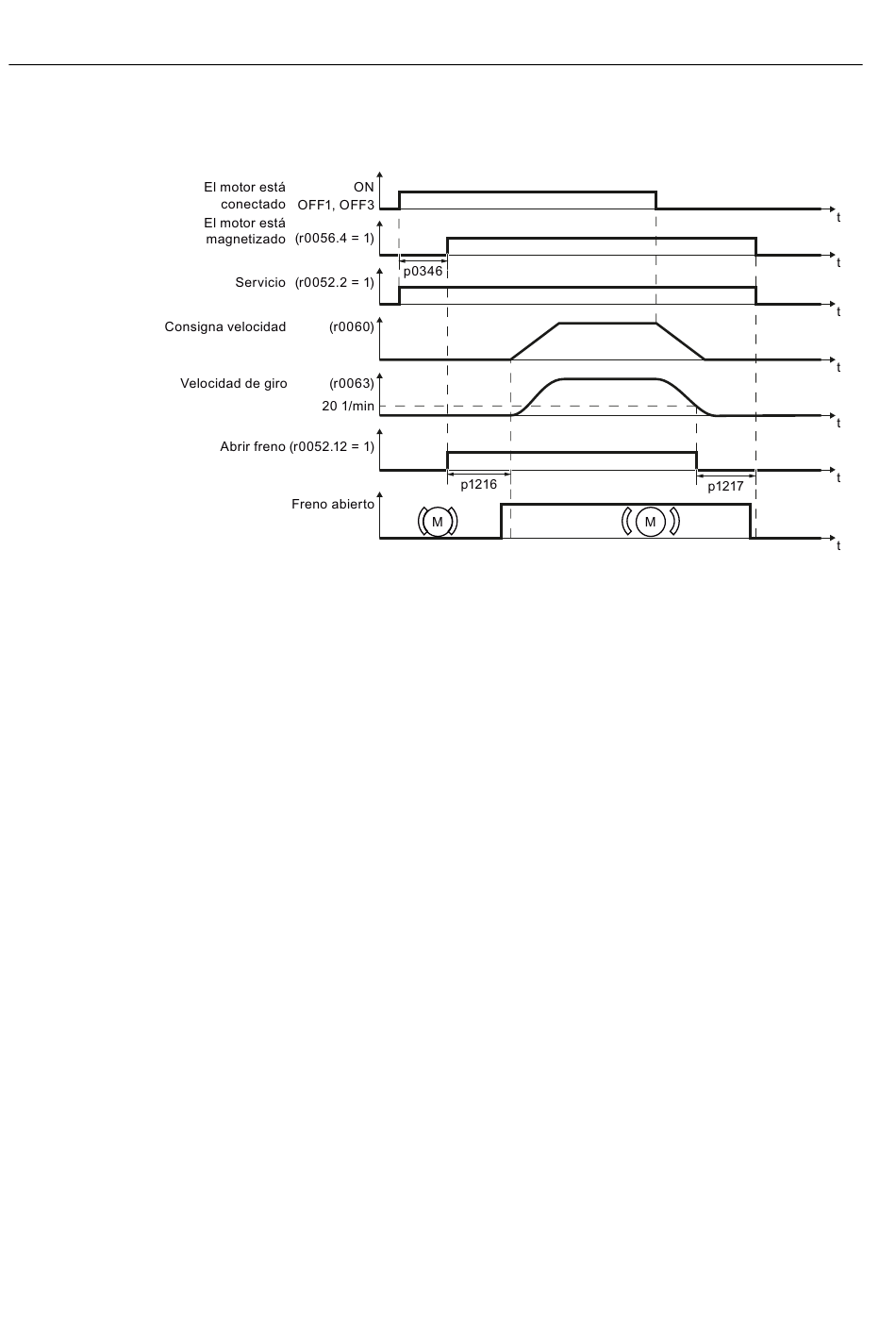

Figura 9-42
El freno del motor se controla con arreglo al siguiente esquema:
1. Tras la orden ON (conectar motor), el convertidor magnetiza el motor. Una vez
2. El motor permanece parado hasta que termina el tiempo de apertura de freno p1216. El
3. Una vez transcurrido el tiempo de apertura del freno, el motor acelera hasta su consigna
4. Tras la orden OFF (OFF1 u OFF3), el motor frena hasta pararse.
5. Si la velocidad actual es inferior a 20 r/min, el convertidor emite la orden de cerrar el
6. Una vez transcurrido el tiempo de cierre del freno p1217, el motor se desconecta.

Funcionamiento tras una orden OFF2 o STO

El tiempo de cierre del freno no se tiene en cuenta con las siguientes señales:
● Orden OFF2
● Con aplicaciones de seguridad, después de "Par desconectado con seguridad" (STO)
Después de estas órdenes de mando, la señal de cierre del freno de mantenimiento del
motor se envía inmediatamente y con independencia de la velocidad del motor. El
convertidor no controla la velocidad del motor hasta que se cierra el freno.
200
Control del freno de mantenimiento del motor al conectar y desconectar el motor
transcurrido el tiempo de magnetización (p0346), el convertidor envía la orden de abrir el
freno.
freno de mantenimiento del motor debe abrirse antes de que termine ese tiempo.
de velocidad.
freno. El motor se para, pero continúa conectado.
El freno de mantenimiento del motor debe cerrarse antes de que termine ese tiempo.
