6 Puesta en servicio y funcionamiento
6.4 Funciones operativas
p1130 - p1133 > 0
f
p1134 = 0
f
p1134 = 1
ON
OFF1

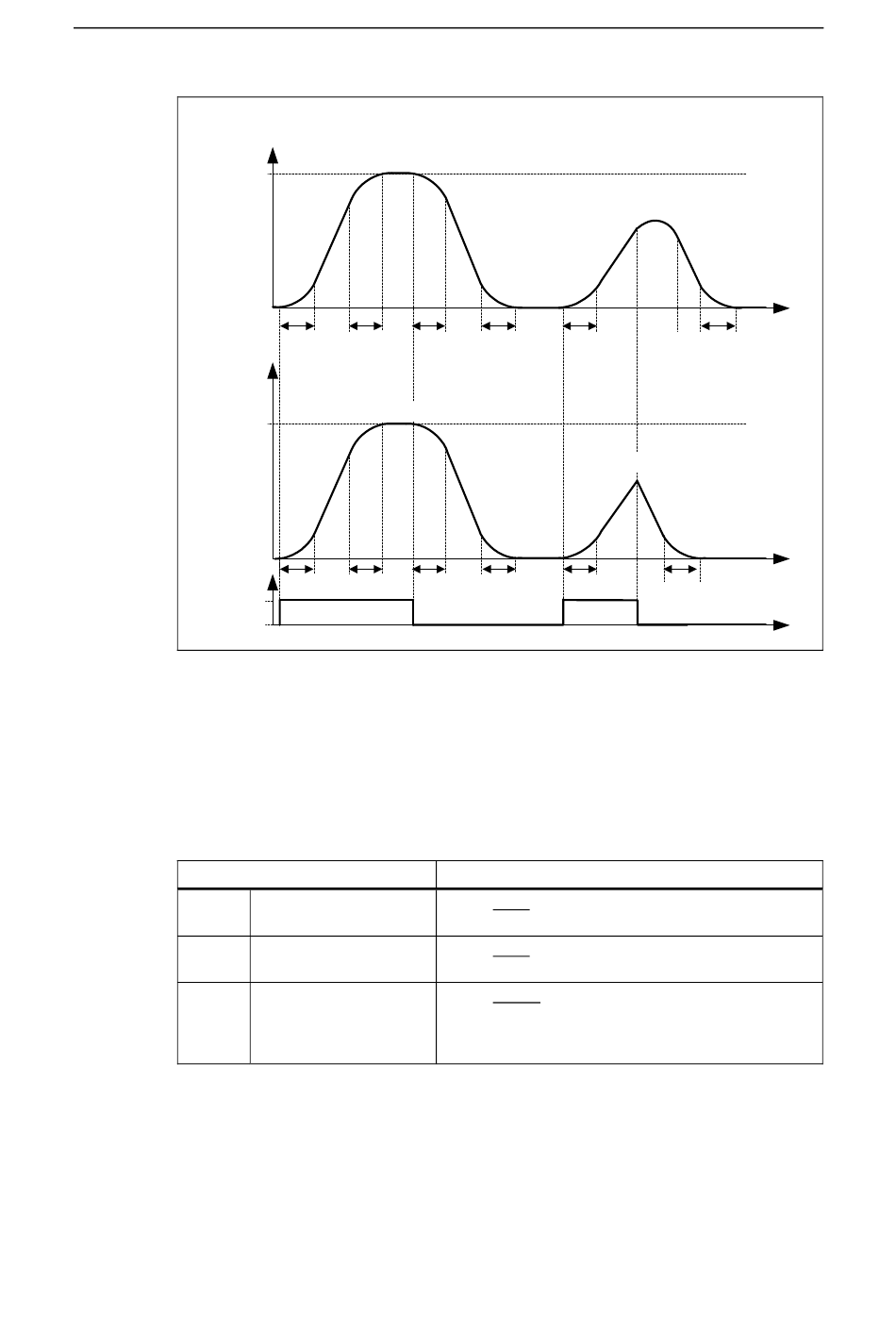

Figura 6-21
Además de los tiempos de redondeo, el generador de rampas dispone de
diferentes funciones que se pueden activar mediante, los parámetro BICO p1140,
p1141, p1142 (véase la siguiente tabla).
Tabla 6-13
Parámetros
p1140
p1141
p1142
El generador de rampas se habilita después de desbloquear los impulsos
(liberación del ondulador) y acabado el tiempo de magnetización (p0346). Limitada
la velocidad de giro en sentido positivo o negativo (p1082 y –p1082) o bien a 0 Hz
si el cambio de sentido de giro está bloqueado, se obtiene la velocidad de
consigna para la regulación (r1170).
230
f
Valor nominal alcanzado
set
p1130 p1131 p1132
f
Valor nominal alcanzado
set
p1130 p1131 p1132
Redondeo después de la orden OFF1
Parámetros BICO para generador de rampas
BI: Liberación del
generador de rampas
BI: Arranque del generador
de rampas
BI: Liberación de consigna
del generador de rampas
Convertidores de frecuencia ET 200S FC
Valor nominal no alcanzado
p1133 p1130
Valor nominal no alcanzado
p1133 p1130
Descripción
= 0 La salida del generador de rampas se pone a 0
= 1 Liberación del generador de rampas
= 0 La salida del generador mantiene el valor actual
= 1 Arranque del generador de rampas si se ha liberado
= 0 La entrada del generador de rampas se pone a 0 y se
disminuye el valor de salida por medio de la rampa
hasta alcanzar el valor 0
= 1 Liberación de la salida del generador de rampas
Edición 03/2005
t
p1133
t
p1133
t
Instrucciones de servicio
A5E00348611E-AA
