MG TF 2008 Manual De Servicio página 392

CAPUCHA
13) Alinee los cuartos traseros del capó con el riel inferior, asegurando que: 13) Alinee los cuartos traseros del capó con el riel inferior, asegurando que:

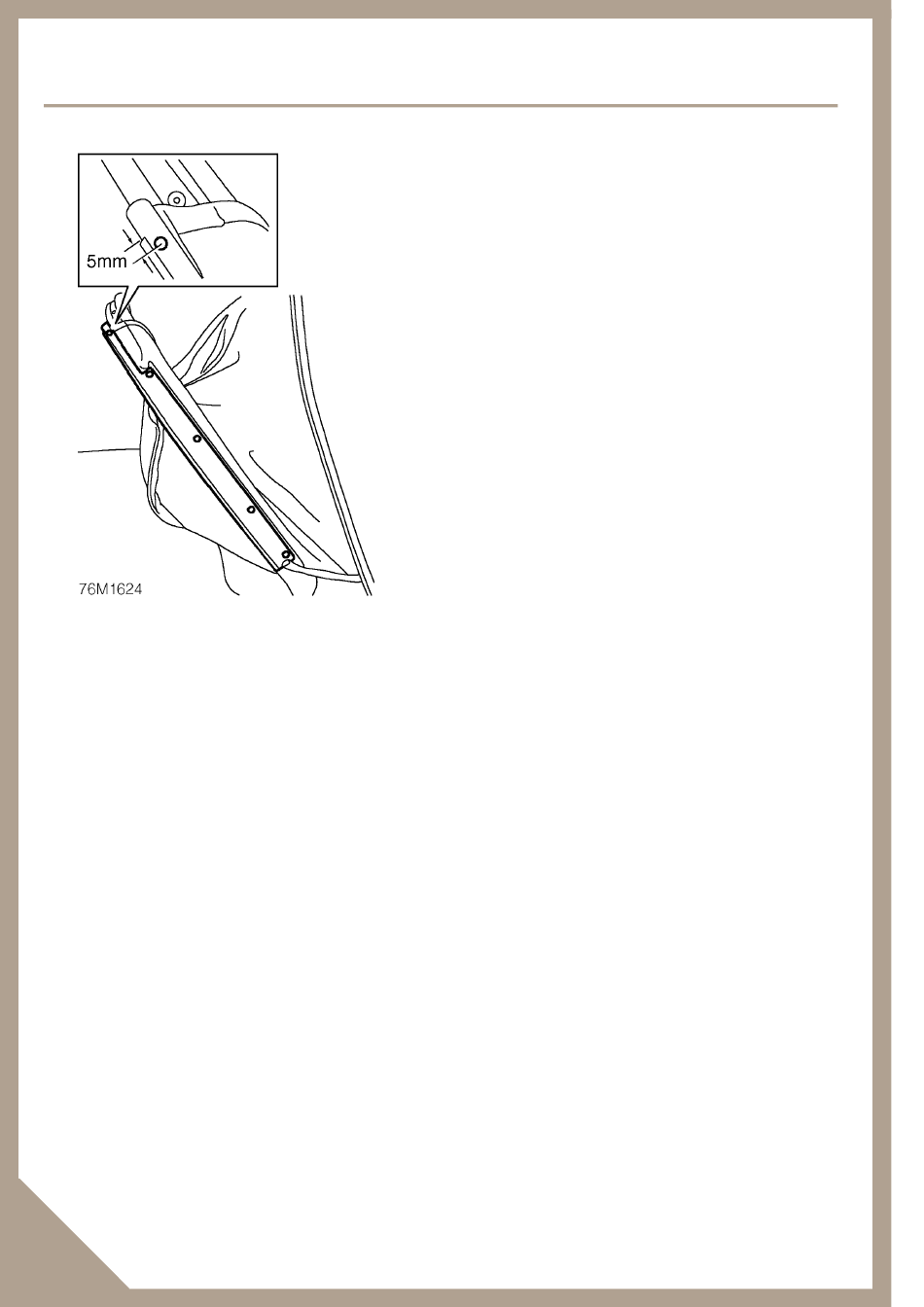

El borde inferior del riel y la tira de refuerzo de la cubierta están alineados. El centro
del orificio del remache en el riel inferior está a 5 mm del extremo de la tira de
refuerzo como se muestra.
14) Transfiera los orificios del riel inferior a la cubierta exterior, utilizando 14) Transfiera los orificios del riel inferior a la cubierta exterior, utilizando
una bradawl o herramienta similar.
15. Con el uso cuidadoso de un taladro, abra los agujeros a 3,5 mm. 15. Con el uso cuidadoso de un taladro, abra los agujeros a 3,5 mm.
dieciséis. Coloque las tiras de retención y asegure la capucha trasera dieciséis. Coloque las tiras de retención y asegure la capucha trasera
cuartos para bajar el riel con remaches pop.
17) Eleve la luz de fondo a su posición y asegúrela con cremallera. 17) Eleve la luz de fondo a su posición y asegúrela con cremallera.
18) Enganche los clips para asegurar la parte trasera del capó al cuerpo. 18) Enganche los clips para asegurar la parte trasera del capó al cuerpo.
19) Enganche la alfombra de la campana debajo del sello flip. 19) Enganche la alfombra de la campana debajo del sello flip.
20) Marco del capó parcialmente inferior. 20) Marco del capó parcialmente inferior.
21) Aplique adhesivo en la parte inferior del riel del cabezal y 21) Aplique adhesivo en la parte inferior del riel del cabezal y
superficie de acoplamiento de la cubierta exterior.
22) Ajuste temporalmente las capturas de la capucha. 22) Ajuste temporalmente las capturas de la capucha.
23) Coloque la cubierta exterior al cabezal, luego haga adhesivo 23) Coloque la cubierta exterior al cabezal, luego haga adhesivo
articulación en tres áreas pequeñas.
PRECAUCIÓN: No haga una junta permanente en esta etapa ya que
puede ser necesario un ajuste.
24) Levante el capó y asegure las capturas. 24) Levante el capó y asegure las capturas.
25) Verifique la tensión de la cubierta exterior. 25) Verifique la tensión de la cubierta exterior.
26) Bajar el capó parcialmente. 26) Bajar el capó parcialmente.
27) Ajuste la posición de la cubierta exterior y vuelva a verificar la tensión. 27) Ajuste la posición de la cubierta exterior y vuelva a verificar la tensión.
si necesario.
28) Retire las capturas del capó. 28) Retire las capturas del capó.
29) Pegue la cubierta exterior de forma segura al riel del cabezal, asegurando 29) Pegue la cubierta exterior de forma segura al riel del cabezal, asegurando
la cubierta no se arruga.
30) Recorte el exceso de material con un cuchillo afilado. 30) Recorte el exceso de material con un cuchillo afilado.
31) Baje el capó por completo. 31) Baje el capó por completo.
76-3-12
REFACCIÓN
32) Coloque el conjunto de la cubierta del encabezado. 32) Coloque el conjunto de la cubierta del encabezado.
33) Transfiera los agujeros en el retenedor de la cubierta del cabezal a través de 33) Transfiera los agujeros en el retenedor de la cubierta del cabezal a través de
cubierta exterior en riel de cabecera.
34) Asegure el retenedor de la cubierta del cabezal con remaches pop. 34) Asegure el retenedor de la cubierta del cabezal con remaches pop.
35) Aplique adhesivo al riel del cabezal y la superficie de contacto de 35) Aplique adhesivo al riel del cabezal y la superficie de contacto de
cubierta del encabezado
PRECAUCIÓN: Asegúrese de que la parte inferior de la cubierta exterior no
se contamine con adhesivo.
36) Cubierta de encabezado de enlace. 36) Cubierta de encabezado de enlace.
37) Coloque el protector de borde en la parte trasera del riel del cabezal. 37) Coloque el protector de borde en la parte trasera del riel del cabezal.
38) Asegure los extremos delanteros de los sellos cantrail en los retenes. 38) Asegure los extremos delanteros de los sellos cantrail en los retenes.
39) Se ajustan las capturas de la capucha. 39) Se ajustan las capturas de la capucha.
+
CAPTURA DE CAPUCHA, página 76-3-14.
40) Levante la campana parcialmente. 40) Levante la campana parcialmente.
41) Enganche las placas de remache de la cubierta exterior a los soportes de poste 'B' 41) Enganche las placas de remache de la cubierta exterior a los soportes de poste 'B'
y doble las pestañas para asegurar.
42) Aplique adhesivo a los soportes de postes 'B' y al apareamiento 42) Aplique adhesivo a los soportes de postes 'B' y al apareamiento
superficies de la cubierta exterior.
43) Levante la campana, pero no asegure las capturas. 43) Levante la campana, pero no asegure las capturas.
44) Pase los cables en voladizo a través de los bolsillos en el exterior 44) Pase los cables en voladizo a través de los bolsillos en el exterior
cubra y enganche en las ubicaciones del marco.
45 Pegue la cubierta exterior a los soportes del poste 'B', asegurándose de que 45 Pegue la cubierta exterior a los soportes del poste 'B', asegurándose de que
incluso se aplica tensión a medida que se hace la unión.
46) Posicione los retenes del sello del poste 'B'. 46) Posicione los retenes del sello del poste 'B'.
47) Transfiera los agujeros en los retenedores a través de la cubierta exterior hacia 47) Transfiera los agujeros en los retenedores a través de la cubierta exterior hacia
soportes.
48) Asegure los retenedores con remaches pop. 48) Asegure los retenedores con remaches pop.
49) Coloque los sellos de poste 'B'. 49) Coloque los sellos de poste 'B'.
+
SELLO POSTAL 'B', página 76-3-18.
50 Aplique adhesivo a las aletas de la cubierta exterior y al apareamiento 50 Aplique adhesivo a las aletas de la cubierta exterior y al apareamiento
Superficies de los arcos de la primera y segunda capota.
PRECAUCIÓN: Asegúrese de que la parte inferior de la cubierta exterior
no se contamine con adhesivo.
51) Verifique el aspecto cosmético de la capucha. 51) Verifique el aspecto cosmético de la capucha.
52) Ajuste los cables en voladizo. 52) Ajuste los cables en voladizo.
+
AJUSTE DE LOS CABLES DE TENSIÓN DEL CANTRAIL,
página 76-3-4.
53) Eliminar la protección. 53) Eliminar la protección.
54) Asegure las capturas del capó. 54) Asegure las capturas del capó.
55) Cerrar ventanas. 55) Cerrar ventanas.
