Vumètres pour le Teranex AV uniquement
Le Teranex AV permet de sélectionner la paire de canaux d'entrée et de sortie audio qui sera
affichée sur l'écran LCD. Les numéros des canaux s'affichent sous les vumètres.
Video Main Menu
Audio
Noise
Reduction
Ancillary
Data
Main Menu>Menu Audio
Lorsqu'un encodeur Dolby Digital ou Dolby E est installé sur le Teranex 3D, deux options
supplémentaires s'affichent sur le Menu Audio.
Menu Audio>Dolby Encode
Le menu Dolby Encode vous permet de choisir la source de chaque canal à encoder. Pour
l'encodage Dolby Digital, vous pouvez sélectionner jusqu'à 6 canaux. Pour l'encodage Dolby E,
vous pouvez sélectionner jusqu'à 8 canaux.
Vous pouvez sélectionner les canaux discrets, les canaux Dolby décodés (si un décodeur est
installé), les tonalités d'essai ou couper le son. Ce menu est semblable au menu Output mapping,
cependant, les sources sélectionnées dans le menu Dolby Encode sont assignées à deux canaux
Dolby encodés, qui peuvent ensuite être assignés aux sorties de votre choix.
Par exemple, imaginons que vous souhaitez encoder les canaux 3 à 10 aux canaux Dolby E afin que
Teranex achemine des signaux de sortie encodés sur les canaux SDI 9 à 10.
‚ Tout d'abord, utilisez le menu Dolby Encode pour acheminer le signal Input 3 vers le canal 1
Dolby Encode.
‚ Appuyez sur le bouton Next du menu pour acheminer le signal Input 4 vers le canal 2 Dolby
Encode. Répétez ces étapes pour acheminer les signaux 5 à 10 vers les canaux 3-8 Dolby
Encode.
‚ Les 8 sources d'entrée acheminées vers l'encodeur Dolby E produiront alors deux canaux
de sortie encodés. Pour assigner les deux canaux encodés en Dolby E (appelés Encode
1 et Encode 2) aux canaux de sortie SDI 9 et 10, veuillez consultez le paragraphe « Output
mapping » de la section « Paramètres du menu audio » de ce manuel.
Video Main Menu
Audio
Noise
Reduction
Ancillary
Data
Main Menu>Audio
Menu Dolby Metadata
Dolby metadata présente des informations sur l'audio encodé et les transmet pour contrôler les
équipements en aval. En général, les métadonnées sont transportées par les trains de bits Dolby
Digital ou Dolby E, mais peuvent également être transportées comme flux de données en série
entre les équipements Dolby E et /ou Dolby Digital.
System Output
Audio
Setup Mapping
Channels 1&2
Audio
Output
Options Gain
Channels 3&4
Channels 5&6
Audio
Delay
Channels 7&8
Channels 9&10
Setup
Menu Audio>Audio Meters
System Output
Audio
Setup Mapping
Audio
Output
Options Gain
Audio
Delay
Setup

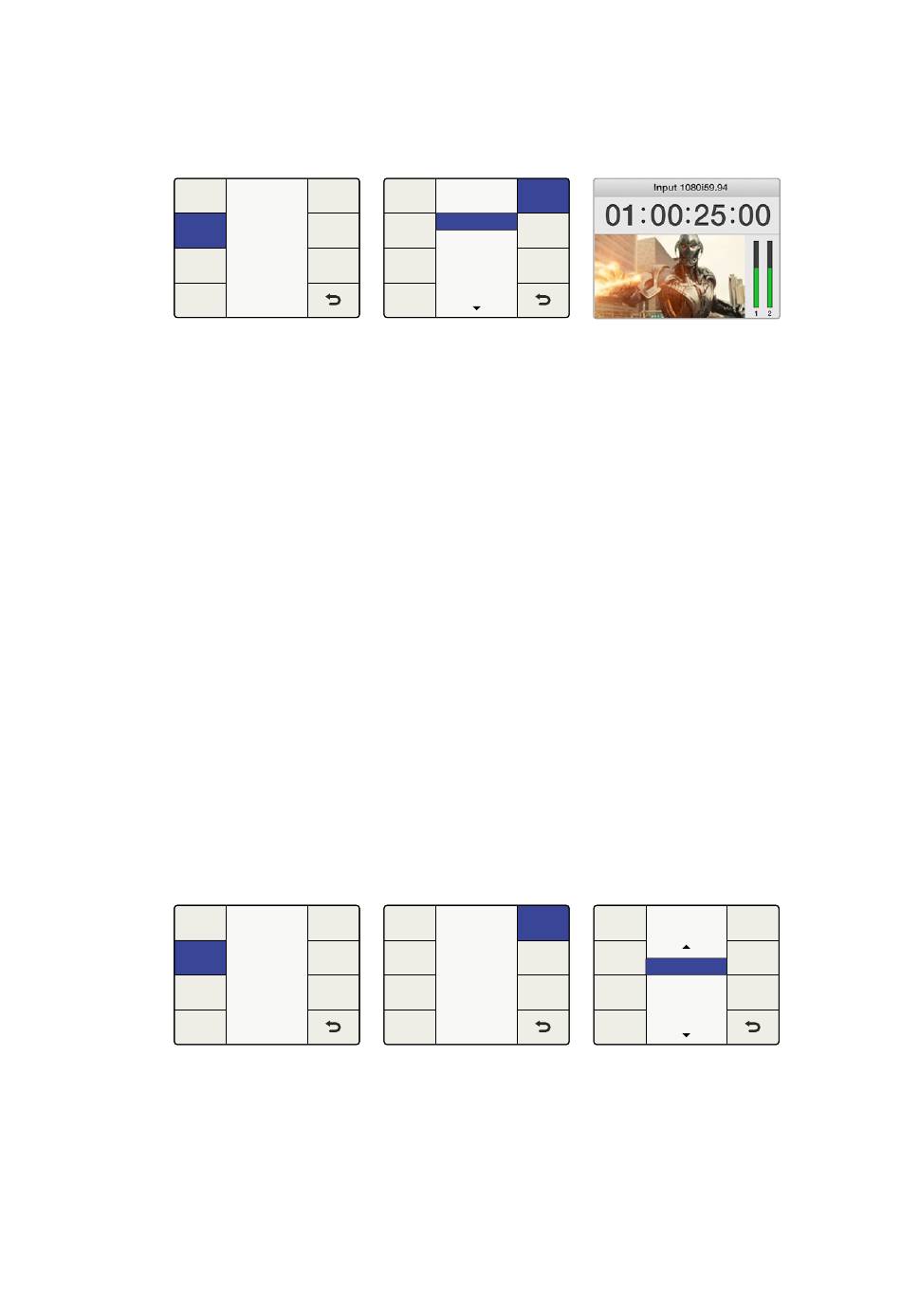

Menu Audio>Dolby Encode
Audio
Meters
Les numéros des canaux sont
indiqués sous les vumètres
Dolby Dolby Encode
Prev
Encode
Channel 1 Source
Dolby
Metadata
Input 1
Input 2
Input 3
Input 4
Reset
All
Sélection des sources pour
les canaux Dolby encodés
Paramètres du Teranex
Next
