Patrones de prueba en el modelo Teranex AV

Además de los patrones de prueba para la imagen, este modelo ofrece un tono de verificación
integrado para comprobar el sonido.
‚ Patrones de prueba
Seleccione la opción Test Patterns para elegir la señal de prueba.
‚ Audio
Este menú no está disponible hasta que se selecciona una señal de prueba. Busque la
frecuencia deseada mediante el mando giratorio. El tono elegido se aplica a todos los
canales de audio transmitidos, lo cual anulará provisoriamente la asignación particular de
las señales a las salidas. La asignación original se restablecerá cuando el patrón o el menú
Audio estén desactivados.
‚ Movimiento
El menú Motion tampoco estará disponible hasta que se seleccione un patrón de prueba.
Al seleccionarlo, se muestra el control Horizontal, que permite ajustar la velocidad de
movimiento como se describe a continuación. Al desactivarlo, la imagen permanece fija y
ocupa toda la pantalla.
Horizontal: Mueva el mando giratorio en sentido horario para aplicar un movimiento de
izquierda a derecha, o antihorario, para que la dirección sea inversa. Se ofrecen tres
opciones disponibles para cada dirección, con un rango de –3 a +3. Al presionar el mando
giratorio para restablecer la velocidad a 0, el patrón se detiene en la posición donde se
encuentra en pantalla.
Cuando se desactiva esta función, el dispositivo guarda dichos ajustes en la memoria. Esto
permite seleccionar no solo los tonos del audio, sino también la dirección y la velocidad del
movimiento de manera anticipada, dado que los ajustes se utilizarán siempre que se
habilite el patrón de prueba. Asimismo, es posible guardar los ajustes en una de las seis
configuraciones predeterminadas del sistema, a fin de acceder a ellos con mayor rapidez y
facilidad cuando sea necesario
Color Video
Clip
Aspect
Setup
Video>Test Patterns
Test
Test Patterns
Patterns
On
Audio
Off
Motion
Video>Test Patterns>On/Off

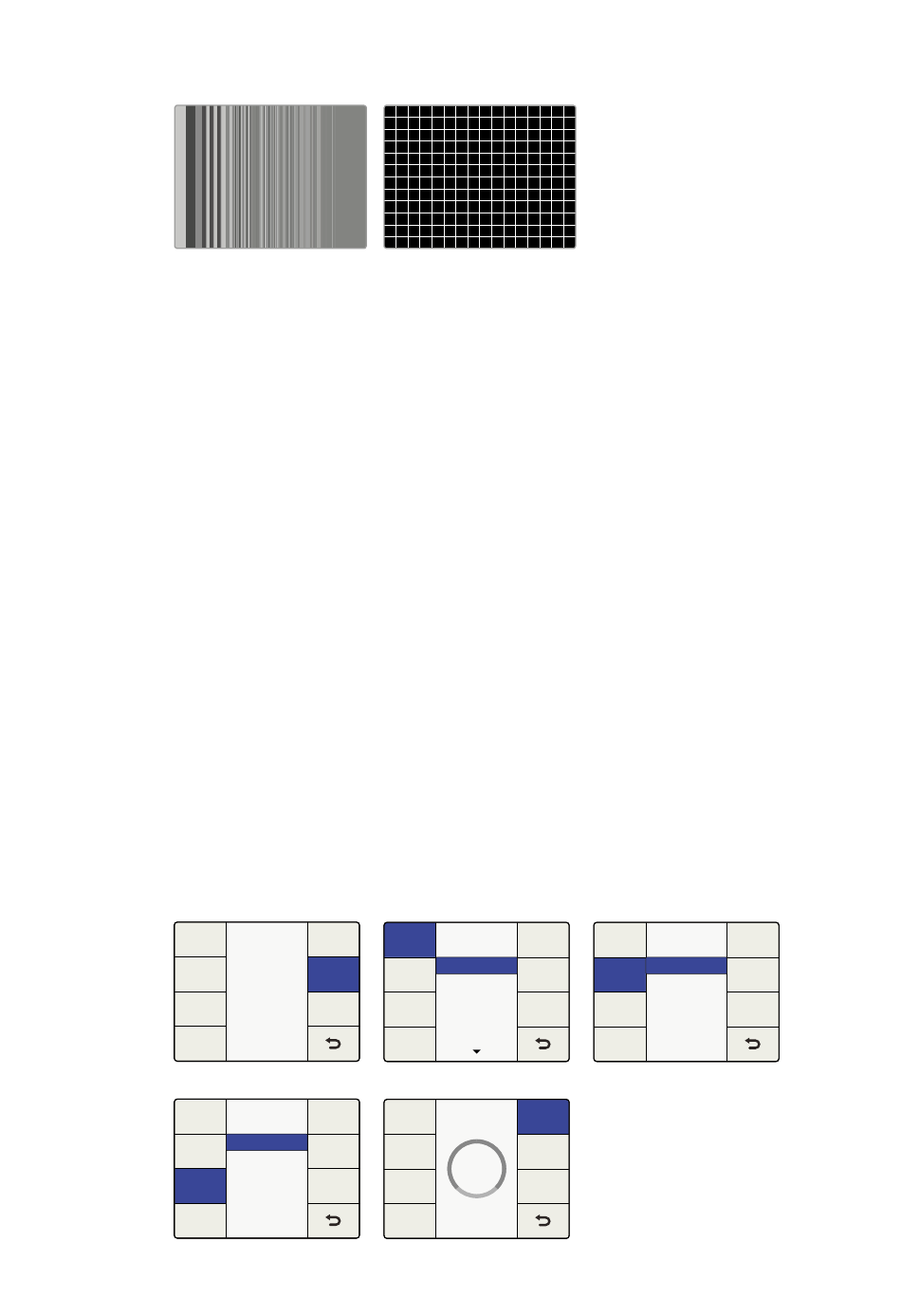

Cuadrícula
Proc
Test
Test Patterns
Amp Patterns
Off
Test
Audio
Patterns
SMPTE 75%
Colorbars 75%
Motion
Advanced
Black
Grid
Test Patterns menu
Test
Horizontal Test Patterns
Patterns
Audio
0
Motion
Motion>Horizontal Rate
Test
Horizontal Test Patterns
Patterns
Off
Audio
Tone .75 KHz
Tone 1.5 KHz
Motion
Tone 3 KHz
Tone 6 KHz
Test Patterns>Audio
Horizontal
