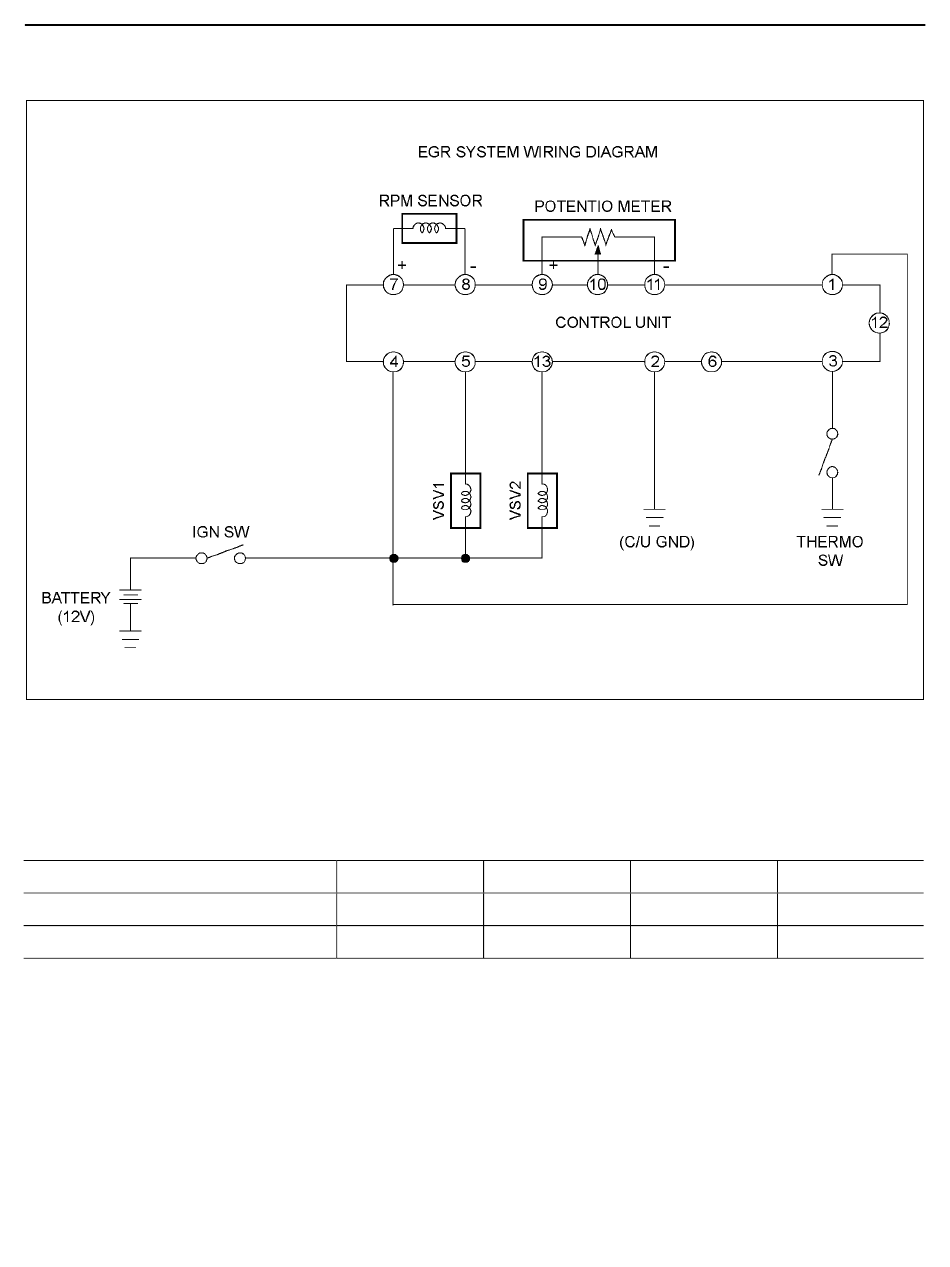

DIAGRAMA DEL SISTEMA EGR 4JA1T (L)

Funcionamiento del sistema EGR

Inspeccione visualmente el movimiento de la válvula EGR mientras cambia RPM del motor sin carga tras el
calentamiento.
• Punto de inspección (RPM del motor)
RPM
VSV-1 en el lado delantero del motor
VSV-2 en el lado trasero del motor
"ENCENDIDAS" significa que la VSV deberá recibir señal para mover la válvula EGR.
"APAGADAS" significa que la VSV no deberá recibir señal para mover la válvula EGR.
Ralentí 900 - 960
ENCENDIDAS ENCENDIDAS
ENCENDIDAS APAGADAS
SISTEMA DE ESCAPE 6F – 9
2000
ENCENDIDAS APAGADAS
ENCENDIDAS APAGADAS
RTW46AMF000301
3250
