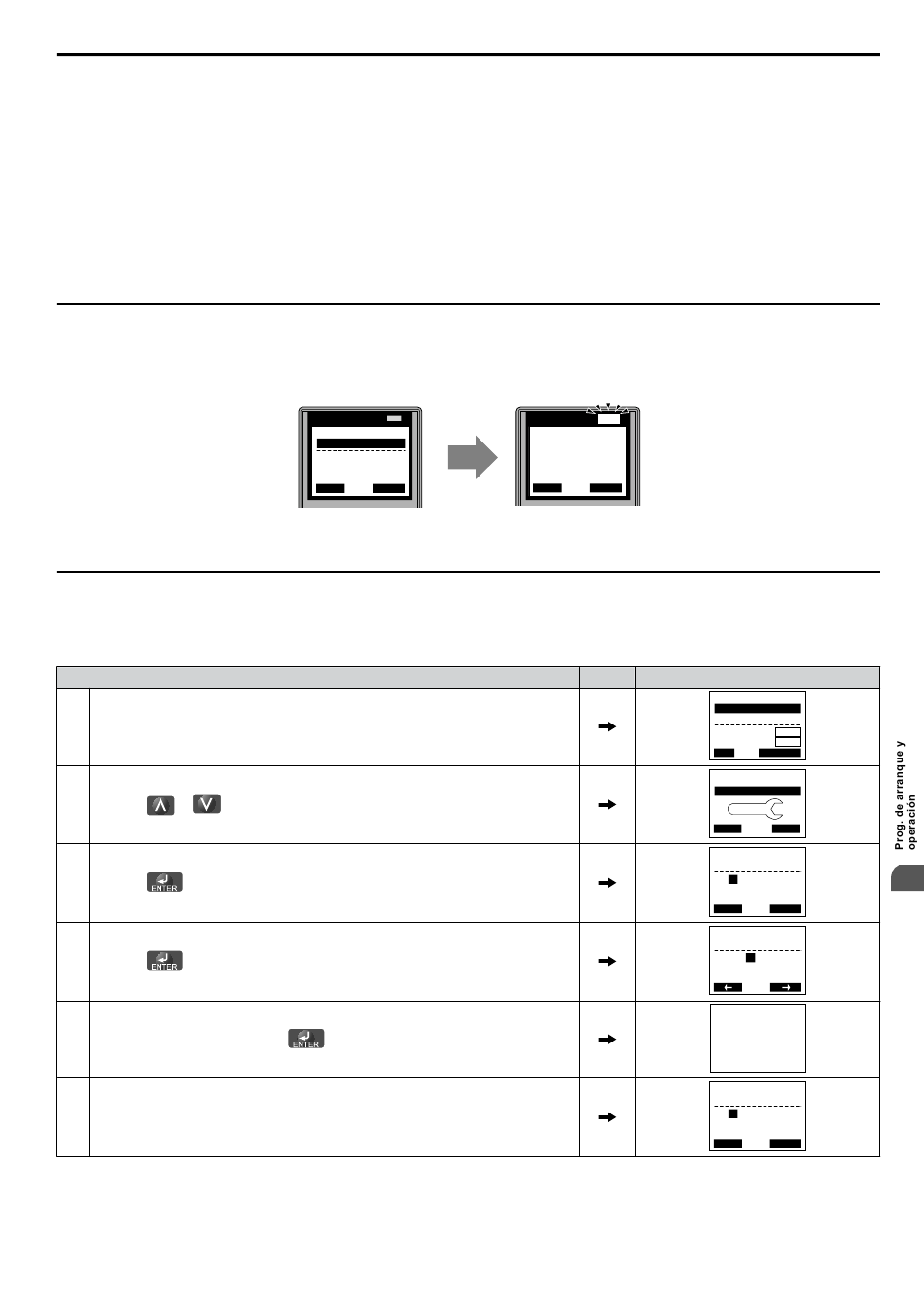

n Notas sobre el ajuste de inercia y el autoajuste de ganancia de ASR
ADVERTENCIA! Peligro de descarga eléctrica. Cuando se ejecuta el ajuste de inercia o el autoajuste de ganancia de ASR, se aplica
tensión al motor incluso antes de que gire. No toque el motor hasta que haya finalizado el autoajuste. No respetar esta indicación puede
ocasionar la muerte o lesiones por una descarga eléctrica.
• Efectúe ambos métodos de ajuste con la máquina conectada al motor pero sin aplicar carga.
• Este parámetro se configura durante el proceso de autoajuste. Asegúrese de que las áreas alrededor del motor y conectadas
a la maquinaria estén despejadas.
• El variador permitirá que el sistema gire a una velocidad determinada mientras superpone una señal de prueba de onda
senoidal. Antes de aplicar este proceso de ajuste, asegúrese de que no cause problemas ni fallas en la máquina.
• Asegúrese de que el freno montado en el motor (si está instalado) esté desenganchado por completo.
• Debe permitirse que la maquinaria conectada haga girar el motor.
u
Interrupción del autoajuste y códigos de falla
Si los resultados del ajuste son anormales o se presiona la tecla STOP antes de finalizar, el autoajuste se interrumpe y
aparece un código de falla en el operador digital.
A – Durante el autoajuste
u
Ejemplo de operación del autoajuste
El siguiente ejemplo demuestra el autoajuste rotacional cuando se utiliza OLV (A1-02 = 2) y CLV (A1-02 = 3).
n
Selección del tipo de autoajuste
1. Encienda el variador. Aparece la pantalla inicial.
2. Presione
o hasta que aparezca la pantalla de autoajuste.
3. Presione
para configurar los parámetros.
4. Presione
para mostrar el valor de T1-01.
5. Guarde la configuración pulsando
6. La pantalla regresa automáticamente a la pantalla del paso 3.
<1> T1-00 aparece en la pantalla cuando una de las entradas múltiple función se configura para alternar entre el motor 1 y el motor 2 (H1-oo
16).
YASKAWA ELECTRIC SISP C710616 41E Variador de CA YASKAWA A1000 Manual Técnico
A
DIGITAL OPERATOR JVOP-180
ALM
- A.TUNE - DRV Rdy
Tune Proceeding
X.XX Hz/ X.XXA
<<<<<< >>> >>>
FWD
LO
ESC
RE
Figura 4.13 Pantallas de autoajuste cancelado
RESET ENTER
RUN STOP
Paso
<1>
.
B
ALM
DIGITAL OPERATOR JVOP-180
- MODE - DRV
Er-03
STOP key
RESET
FWD
B – Autoajuste cancelado
LO
ESC
RE
RESET ENTER
RUN STOP
4.7 Autoajuste
Pantalla/Resultado
- MODE - DRV Rdy
FREF (OPR)
U1-01= 0.00Hz
U1-02= 0.00Hz
LSEQ
U1-03= 0.00 A LREF
JOG FWD FWD/REV
- MODE - PRG
Auto-Tuning
AUTO
HELP
FWD DATA
- A.TUNE - PRG Rdy
Tuning Mode Sel
T1-01= 0
*0*
Standard Tuning
ESC FWD DATA
- A.TUNE - PRG Rdy
Tuning Mode Sel
T1-01= 0
*0*
Standard Tuning
"0"
FWD
Entry Accepted
- A.TUNE - PRG Rdy
Tuning Mode Sel
T1-01= 0
*0*
Standard Tuning
ESC FWD DATA
