Beschrijving en technische gegevens
Apparaatbeschrijving

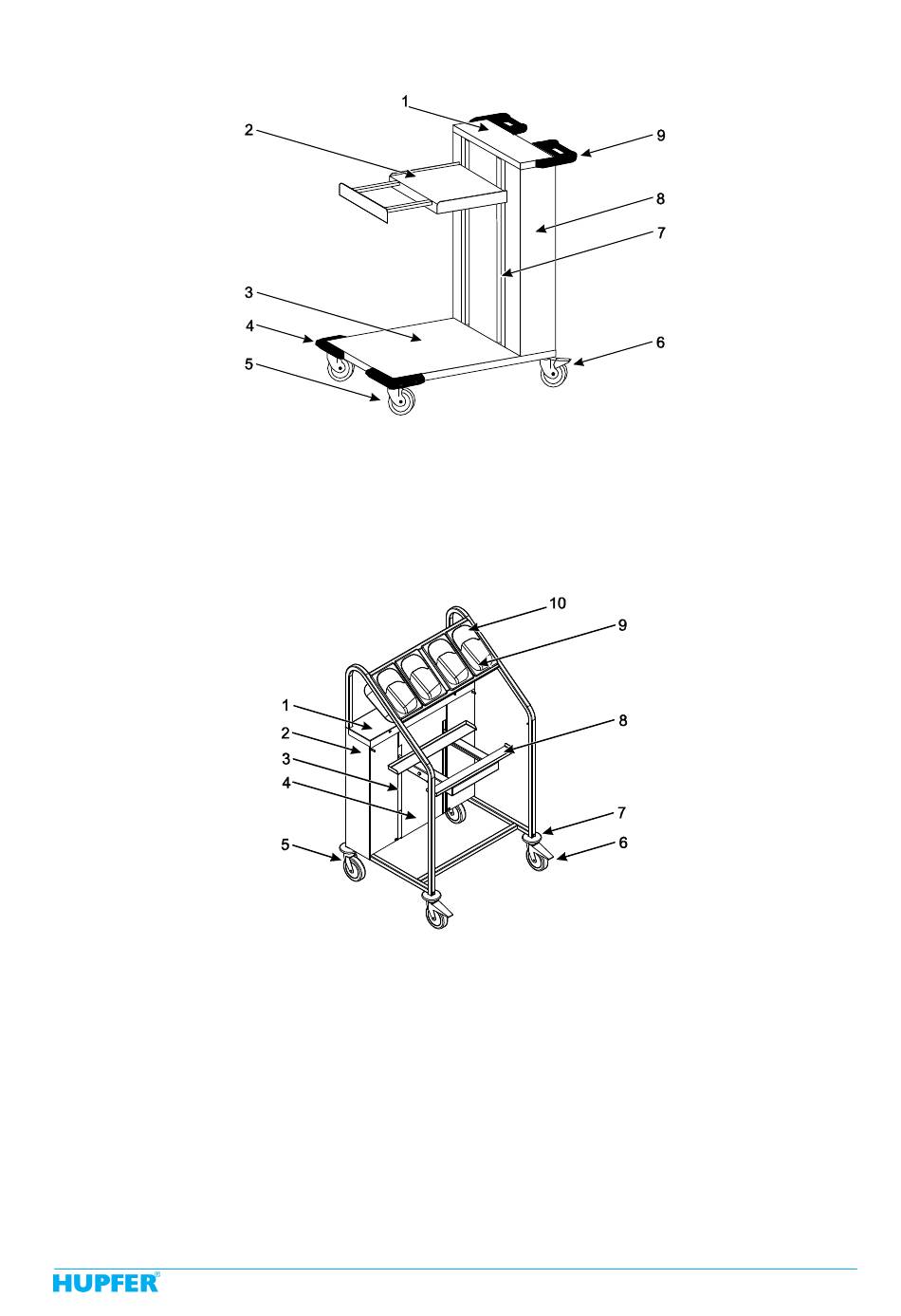

Afbeelding 3
1 Veerkastafdekking
2 Stapelplatform met dienbladaanslag (voor en opzij)
3 Bodemplaat
4 Stoothoeken
5 Wielen zonder blokkeerrem
Afbeelding 4
1 Veerkastafdekking
2 Veerkast
3 Looptraject van de veerwagenarm
4 Afdekking voor de veerkast
5 Wielen zonder blokkeerrem
4330041_A0 OTA/47–36 | OTA/53–37 | OTA/58-33 | OTA/53–37 S | OTA/U-BW | OTA-E/BA-4xGN | TAG-1/53-37 | TA-2/53-37 | EBS-T/53-37
Apparaataanzicht OTA/U-BW
Apparaataanzicht OTA-E/BA-4xGN
6 Wielen met blokkeerremmen
7 Looptraject van de veerwagenarm
8 Veerkast
9 Duwgreep
6 Wielen met blokkeerremmen
7 Stootwiel
8 Stapelplatform
9 Bestekbak
10 Bescherming tegen hoesten
Hoofdstuk
3
Bladzijde 13
Dienbladenstapelaar
