2 Descripción de los componentes
2.1 Módulos terminales para ET 200S FC
2.1.2.5 Módulo terminal TM-IPM para etapa de potencia IPM25
Propiedades
El módulo terminal TM-IPM se necesita para la etapa de potencia del convertidor
de frecuencia ET 200S FC y consta de un soporte y del bloque de bornes L1/L2/L3
para el bus de energía con tornillo de sujeción para el rail de soporte de pantalla.
• El bus de energía distribuye la energía dentro de un grupo de carga
• La máxima capacidad de corriente es de 50 A a 60 °C
• El cableado se ejecuta automáticamente al montarse los módulos terminales.
• Bus de energía: 3 polos (L1, L2, L3), ampliable con bloque de terminales PE/N
a 5 polos
• Existen 4 versiones del módulo TM-IPM
− TM-IPM65-S31 para etapas de potencia IPM25 FSA
− TM-IPM65-S32 para etapas de potencia IPM25 FSA
− TM-IPM130-S31 para etapas de potencia IPM25 FSB
− TM-IPM130-S32 para etapas de potencia IPM25 FSB

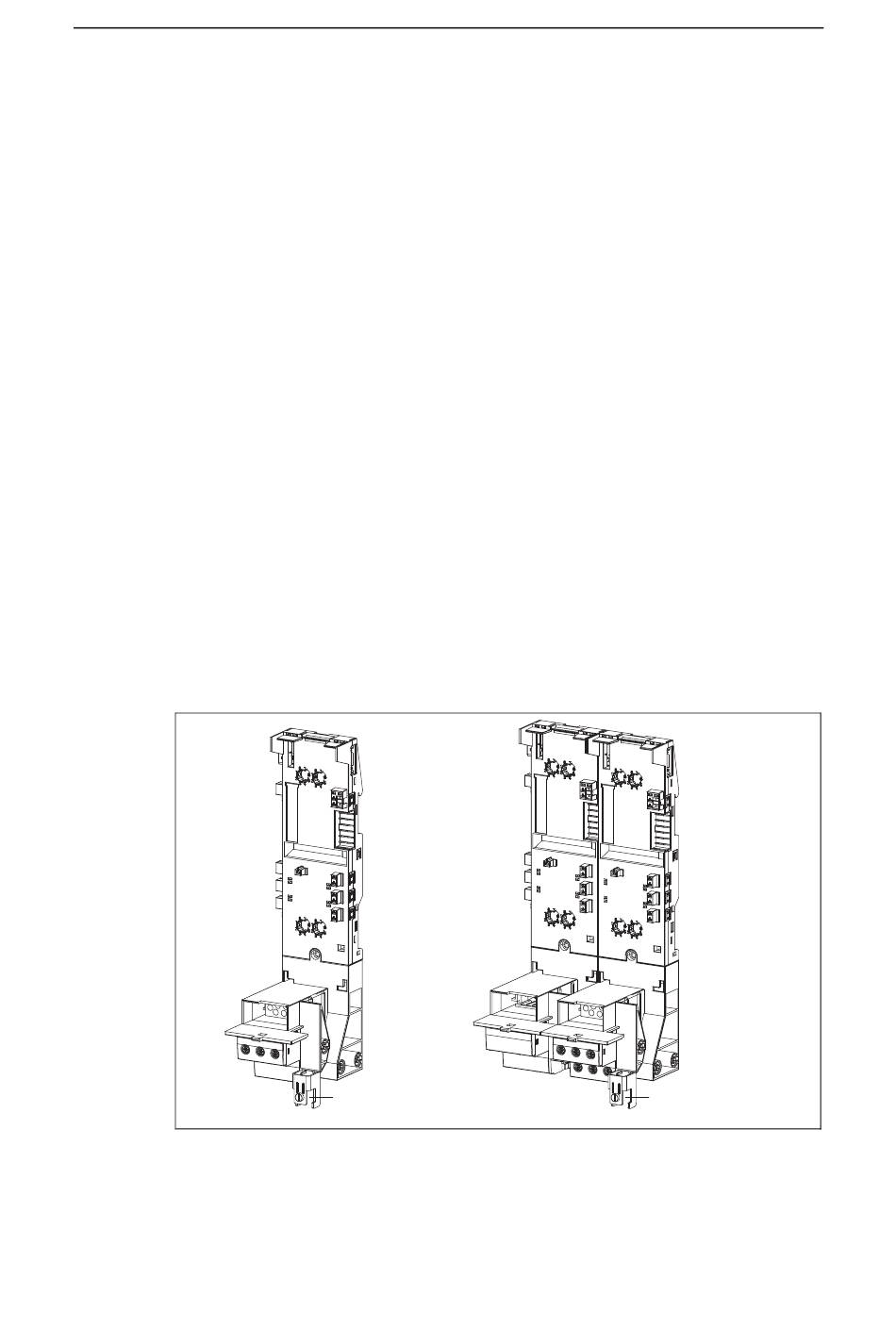

Figura 2-6
56
(sin alimentación del bus de energía)
(con alimentación del bus de energía)
(sin alimentación del bus de energía)
(con alimentación del bus de energía)
Tornillo de sujeción
para rail
Módulos terminales TM-IPM65 y TM-IPM130
Convertidores de frecuencia ET 200S FC
Edición 03/2005
Tornillo de sujeción
para rail
Instrucciones de servicio
A5E00348611E-AA
