2 Descripción de los componentes
2.1 Módulos terminales para ET 200S FC
2.1.2 Descripción de los módulos terminales
Resumen
En el siguiente apartado se describen los siguientes módulos terminales:
• TM-P15 S27-01
• TM-PF30 S47-F0
• TM-PFX30 S47
• TM-ICU15
• TM-IPM65-S31
• TM-IPM65-S32
• TM-IPM130-S31
• TM-IPM130-S32
• TM-xB15 S24-01

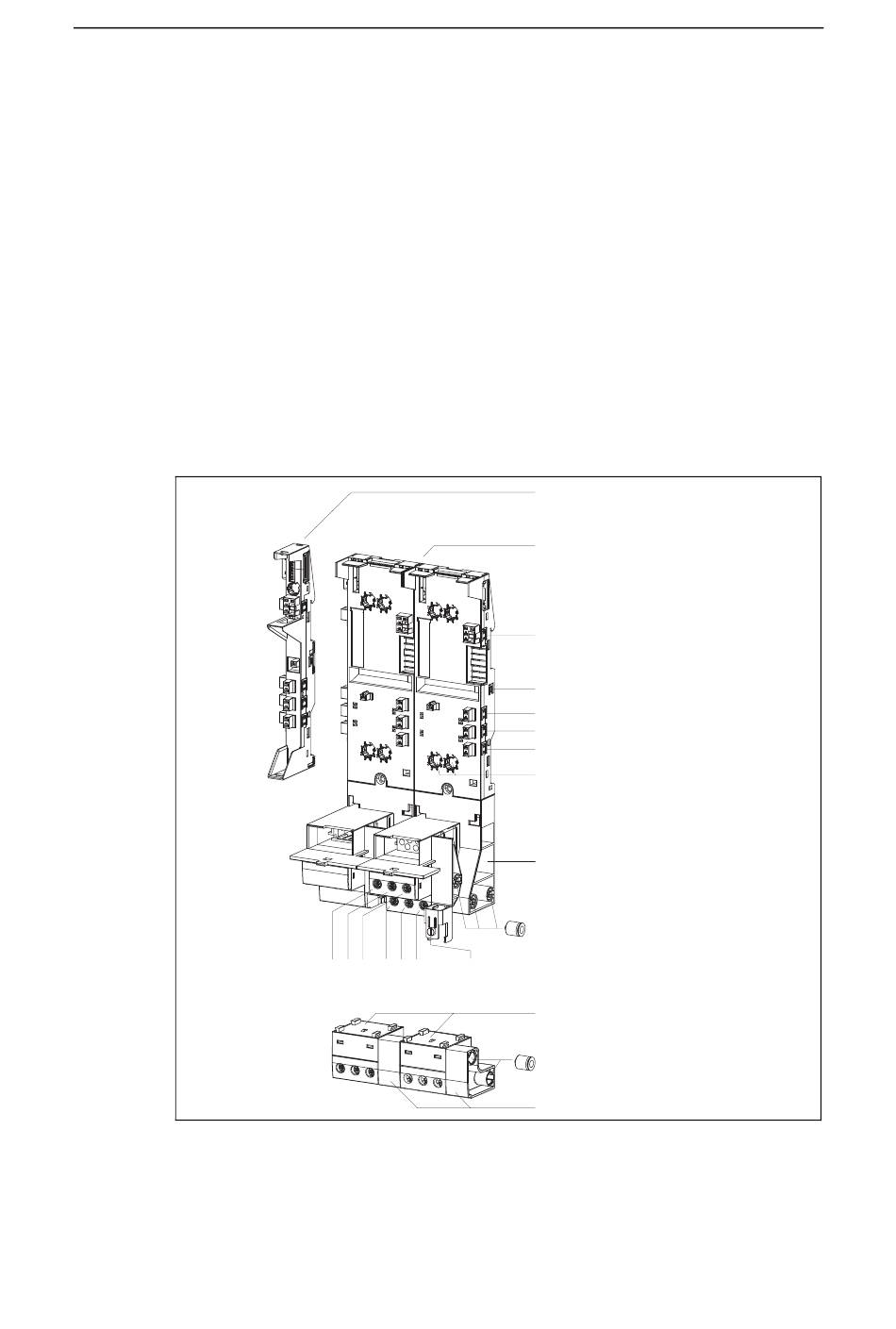

Figura 2-1
48
para módulo de alimentación PM-D
para módulo de alimentación PM-DF Profisafe
para módulo de alimentación PM-D FX1
para tarjetas de regulación ICU24
para etapa de potencia IPM25 FSA (sin alim.400-V)
para etapa de potencia IPM25 FSA (con alim. 400-V)
para etapa de potencia IPM25 FSB (sin alim. 400-V)
para etapa de potencia IPM25 FSB (con alim. 400-V)
para módulo Brake Control
Conexión motor Bus de energía
U, V, W L1, L2, L3
Módulos terminales para ET 200S FC
Convertidores de frecuencia ET 200S FC
Módulo terminal para
tarjeta de regulación ICU24(F)
Módulo terminal para
etapa de potencia
IPM25 FSB
Tensión de alimentación
U1 para electrónica
AUX1
G1/2
G3/4
G5/6
Codificación
Bloque terminal
para el bus de energía
Tapas
Tornillo de sujeción
para rail
Bloque terminal PE/N
Tapas
Bloque de puentes
Edición 03/2005
Instrucciones de servicio
A5E00348611E-AA
