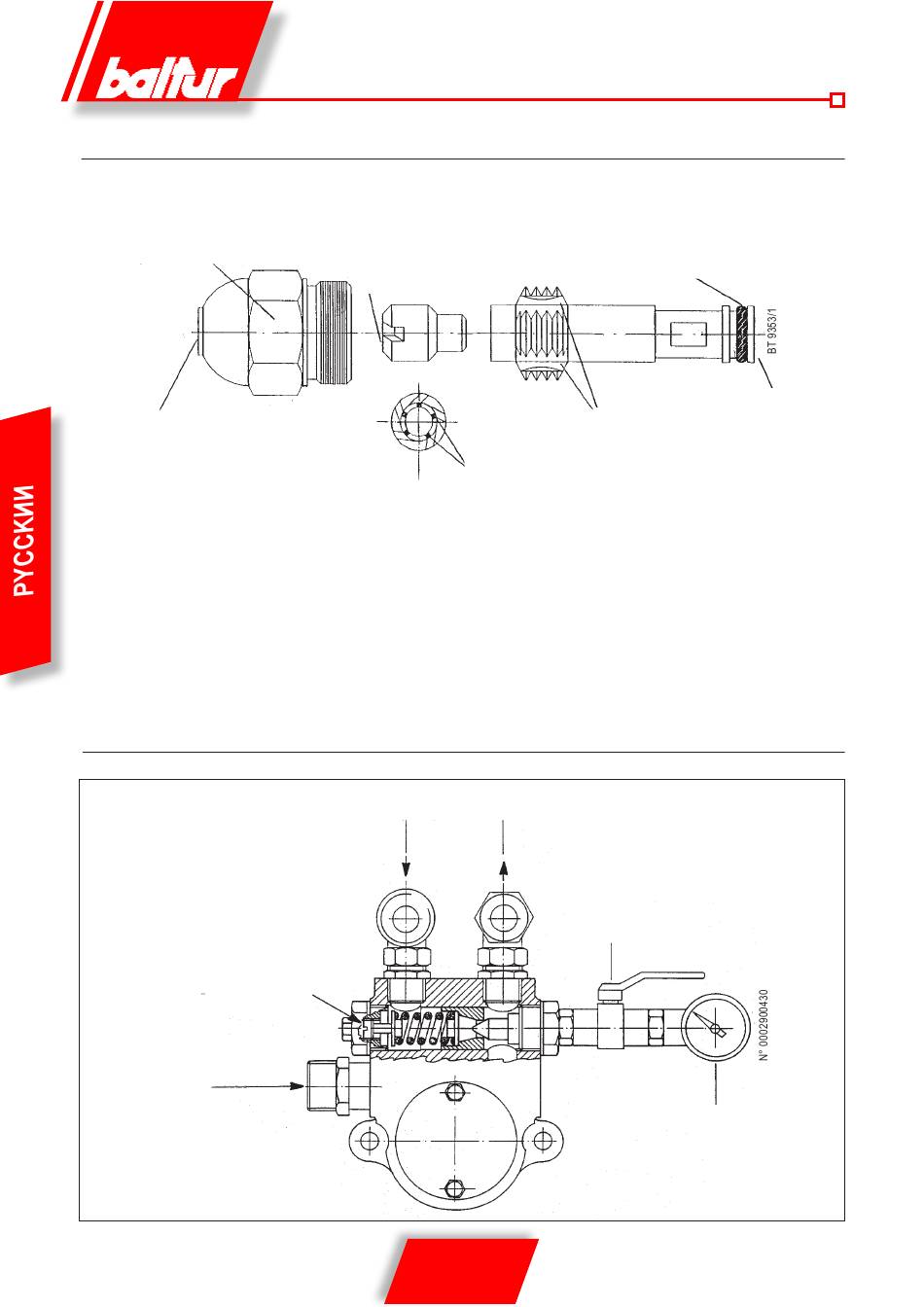

ФОРСУНКА (CB) CHARLES BERGONZO ДЕМОНТИРОВАННАЯ (БЕЗ ИГЛЫ)
Опознавательные данные форсунки:
Расход в кг/ч
Угол распыла (30°―45°―60°―80°)
Соотношение расхода (1/3 = B3 ― 1/5 = B5)
Выходное отверстие топлива
ПРИМ. Для нормальной работы форсунки необходимо, чтобы ее обратная линия никогда не была полностью закрыта. Это
условие необходимо обеспечить при первом розжиге горелки, выполняя соответствующие операции, а именно: На
практике необходимо, чтобы, когда форсунка работает при требуемом максимальном расходе, разность давлений
между участками подачи (давление насоса) и возврата (давление на регуляторе обратного давления) составляло, по
крайней мере, 2÷3 бар.
Пример
СХЕМА СОЕДИНЕНИЯ НАСОСА HP МОДЕЛИ VBH 1000 ÷ 6000
Винт регулирования давления
Всасывание
Камера завихрения
Давление насоса 20 бар
Обр. давление 20 − 2 = 18 бар
Обр. давление 20 − 3 = 17 бар
Обратная линия
0006080946 _201312
Уплотнительное кольцо из витона
(устойчивое к маслу и высокой температуре)
Вход топлива
Отверстие возврата топлива
Давление насоса 22 бар
Обр. давление 22 − 3 = 19 бар
Обр. давление 22 − 2 = 20 бар
Подающий трубопровод
Кран
16 / 42
Обратная линия топлива
Манометр
