Замечания по программатору

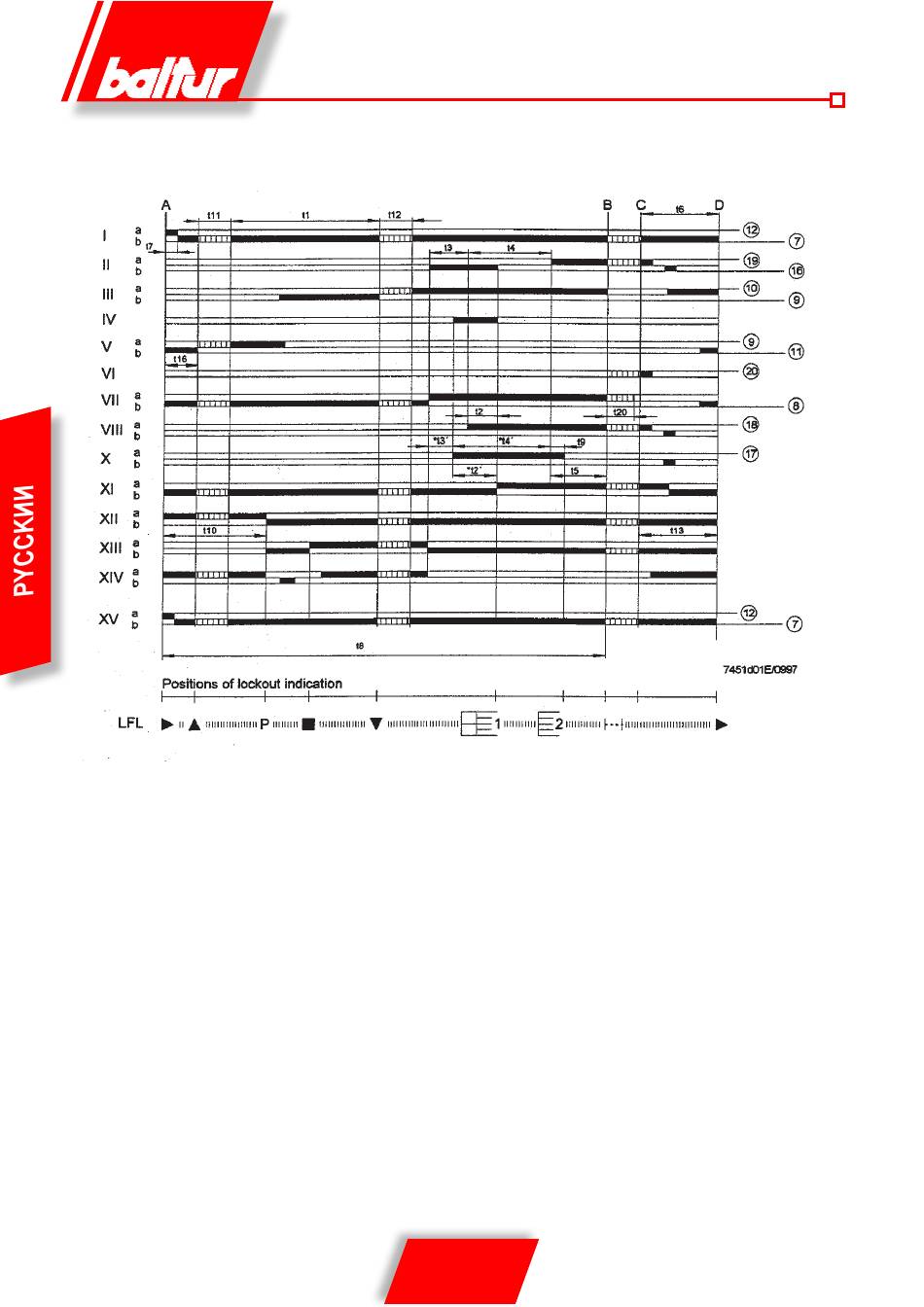

цикловая последовательность программатора
Обозначение времени
времена (50 Гц)
в секундах
31,5 t1 Время продувки с открытой воздушной заслонкой
3 t2 Время безопасности
- t2' Время безопасности или первое время
безопасности для горелок с запальной горелкой
6 t3 Время короткого времени пред. розжига
(трансформатор розжига на зажим 16)
- t3' Время длительного времени пред. розжига
(трансформатор розжига на зажим 15)
12 t4 Интервал от начала времени t2' до разрешения
клапану на зажим 19 после t2
- t4' Интервал от начала времени t2' до разрешения
клапану на зажим 19
12 t5 Интервал от окончания времени t4 и разрешением
регулятору мощности или клапану на зажим 20
18 t6 Время поствентиляции (с М2)
3 t7 Интервал от разрешения на пуск и подачей
напряжения на зажим 7 (задержка пуска двигателя
вентилятора M2)
72 t8 Длительность пуска (без t11 и t12)
3 t9 Второе время безопасности для горелок,
использующих запальную горелку
12 t10 Интервал от пуска до начала контроля давления
воздуха без времени действительного хода
воздушной заслонки
t11 Время хода заслонки при открытии
t12 Время хода заслонки в положение низкого пламени
(МИН)
18 t13 Время на допустимое постгорение
6 t16 Начальная задержка разрешения на ОТКРЫТИЕ
воздушной заслонки
27 t20 Интервал до автоматического закрытия механизма
программатора после пуска горелки
ЗАМЕЧАНИЕ: Если напряжение - 60 Гц, время сокращается где-то
на 20%.
30 / 42
0006080946 _201312
сигналы на выходе
клеммника
