4.7

Medida con palpador de contacto (MEAS, MEAW)

Función

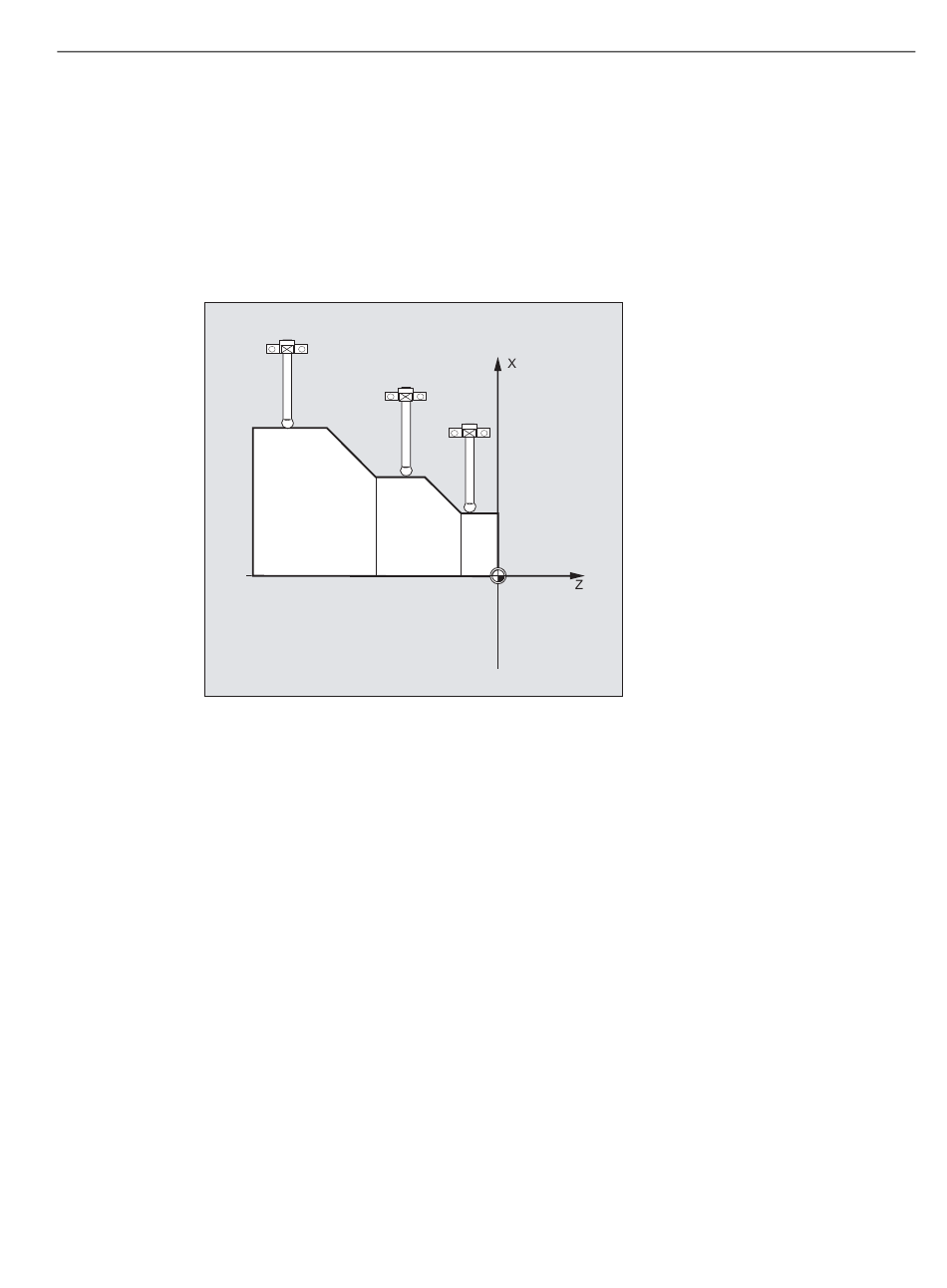

Con la función "Medida con palpador de contacto" se realiza el desplazamiento a las
posiciones reales en la pieza y con el flanco de conmutación del palpador se miden las
posiciones para todos los ejes programados en la secuencia de medición y se escriben en la
correspondiente celda de memoria para cada eje.
Programar secuencias de medición
Para la programación de la función están disponibles los dos comandos siguientes:
• MEAS
Con el comando MEAS se borra el trayecto residual entre la posición real y la posición
teórica.
• MEAW
Para los procesos de medición en los que se debe alcanzar siempre la posición
programada, se utiliza el comando MEAW.
MEAS y MEAW son válidos en una sola secuencia y se programan juntos con comandos de
desplazamiento. Los avances y los tipos de interpolación (G0, G1, ...), así como la cantidad
de ejes, deben estar adaptados en cada caso al problema de medición en cuestión.
Preparación del trabajo
