5-28 CULATA
Válvulas
Comprobación de la holgura de válvulas
•
Consulte Comprobación de la holgura de válvulas en el
capítulo Mantenimiento periódico.
Ajuste de la holgura de válvulas
•
Consulte Ajuste de la holgura de válvulas en el capítulo
Mantenimiento periódico.
Desmontaje de la válvula
•
Retire la culata (consulte Desmontaje de la culata).
•
Retire la pastilla de reglaje y el vaso empujador de la
válvula.
○
Marque y anote las posiciones de estos componentes de
modo que se puedan colocar en su posición original.
•

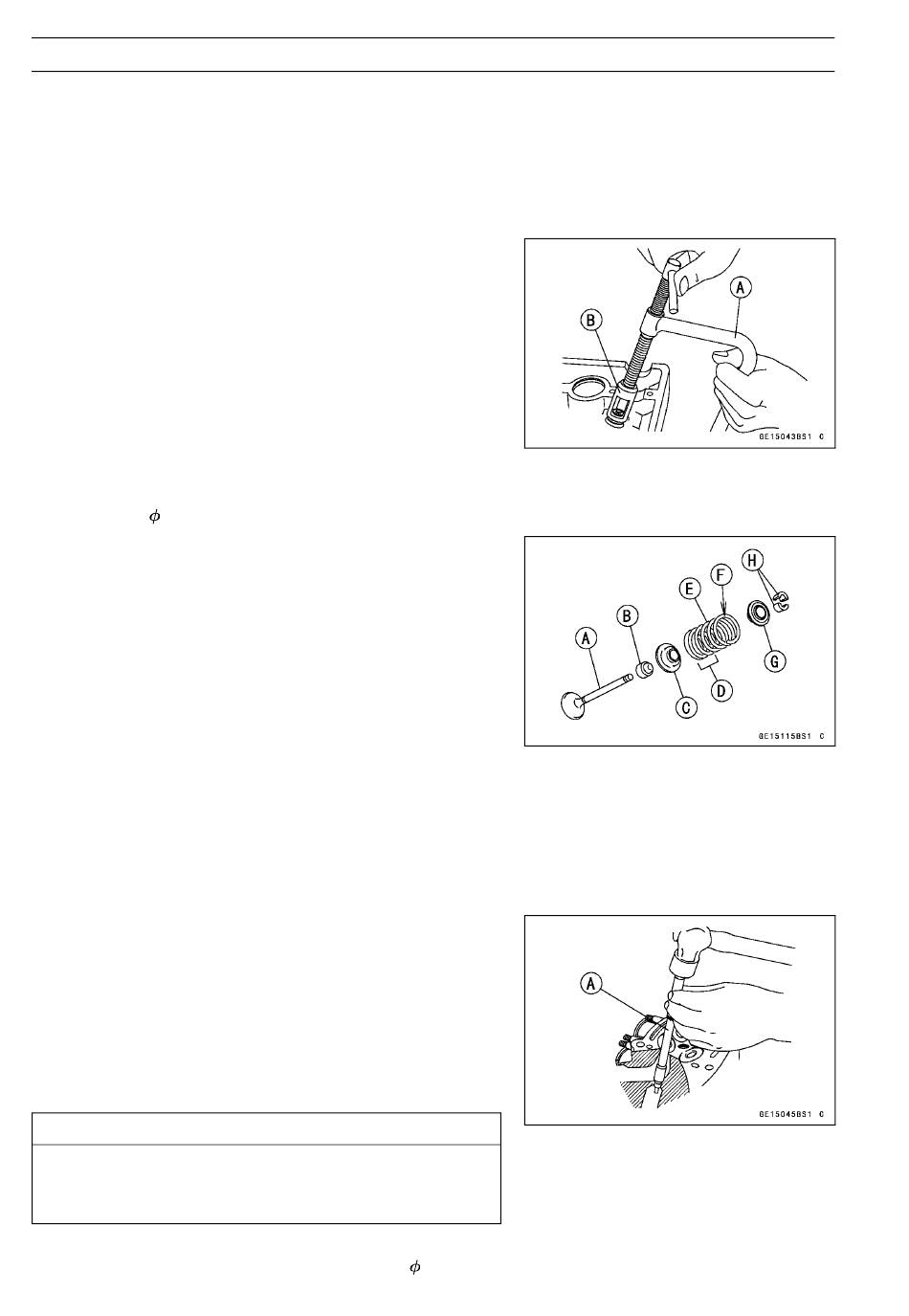

Mediante el montaje del compresor del muelle de válvu-
las, retire la válvula.
Herramientas especiales -
Montaje del compresor del muelle de válvula [A]:
57001-241
Adaptador del compresor del muelle de válvulas,
21 [B]: 57001-1272
Montaje de la válvula
•
Sustituya el retén de aceite por uno nuevo.
○
Aplique aceite de motor al filo del retén de aceite.
•
Aplique una capa fina de grasa de bisulfuro de molib-
deno al vástago de la válvula antes de la instalación de
la misma.
•
Instale los muelles de modo que el extremo devanado
cerrado se sitúe hacia abajo (el lado pintado de verde
mira hacia arriba).
Vástago de la válvula [A]
Retén de aceite [B]
Asiento del muelle [C]
Extremo devanado cerrado [D]
Muelle de la válvula [E]
Lado pintado en verde [F]
Dispositivo de retención [G]
Abrazaderas divididas [H]
Desmontaje de la guía de válvulas
•
Extraiga:
Válvula (consulte Desmontaje de la válvula)
Retén de aceite
Asiento del muelle
•
Caliente el área situada en torno a la guía de válvulas a
una temperatura de 120 – 150°C y golpee suavemente el
eje portaherramientas guía de válvulas [A] para extraer la
guía de la parte superior de la culata.
PRECAUCIÓN
No caliente la culata con un soplete. La culata se
deformaría. Sumerja la culata en aceite y caliente
el aceite.
Herramienta especial -
Portaherramientas guía de válvulas, 4,5: 57001
-1331
