Transmisión

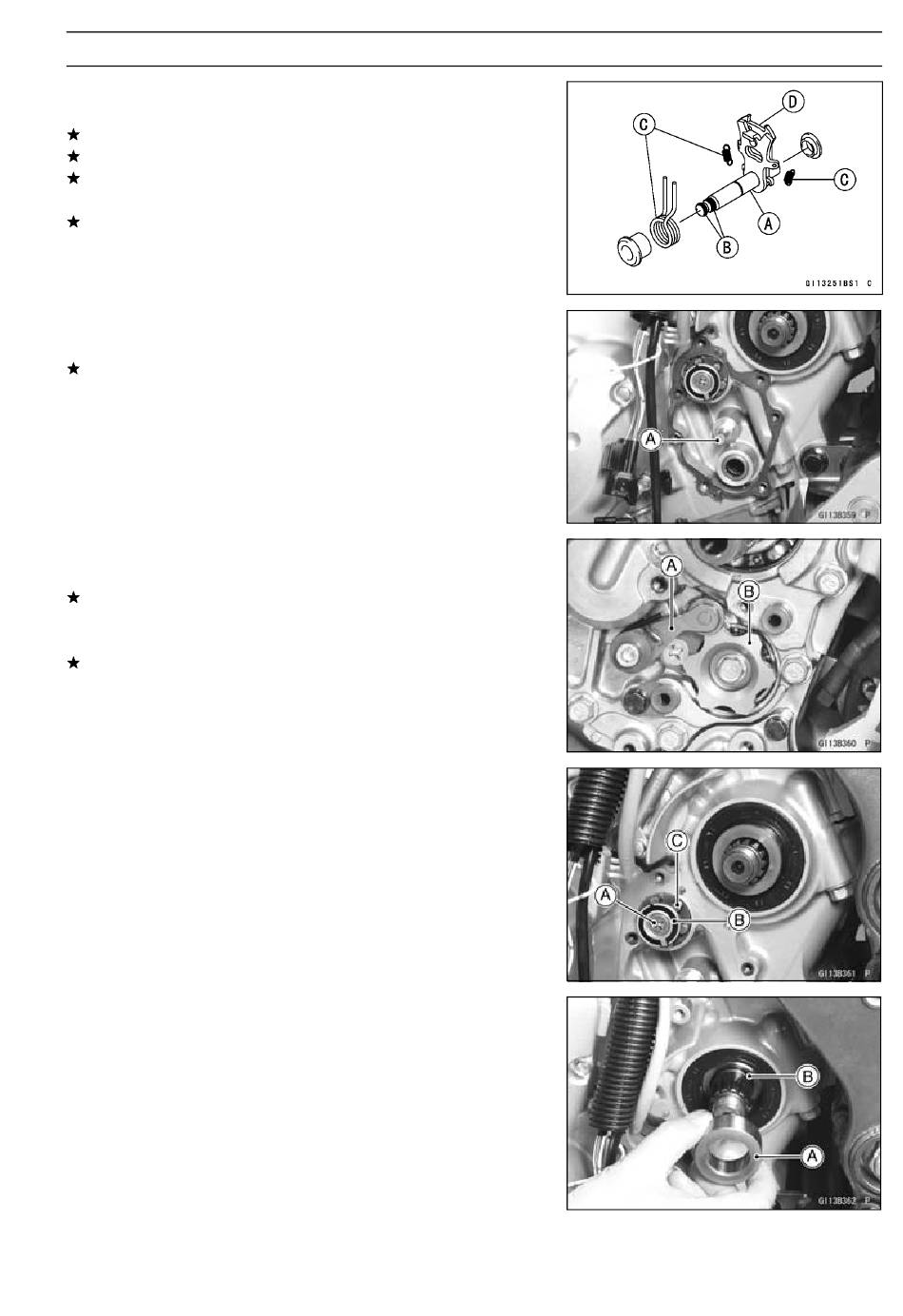

Comprobación del mecanismo del cambio externo
•
Compruebe que no hay daños en el eje de cambio [A].
Si el eje está doblado, enderécelo o cámbielo.
Si las estriaciones [B] están dañadas, cambie el árbol.
Si los muelles [C] están dañados de alguna forma, cám-
bielos.
Si el brazo del mecanismo del cambio [D] está dañado de
alguna forma, cámbielo.
•
Compruebe que el vástago del muelle de retorno [A] no
está flojo.
Si lo está, desatorníllelo, aplique fijador de tornillos a las
roscas y apriételo.
Par - Vástago de muelle del retorno del eje de cambio:
29 N·m (2,9 kgf·m)
•
Compruebe la maneta de posición del engranaje [A] y su
muelle para ver si hay alguna rotura o distorsión.
Si la maneta o el muelle están dañados de alguna forma,
cámbielos.
•
Examine visualmente la leva del tambor de cambio [B].
Si están muy desgastados o si hay alguna señal de daño,
cámbielos.
Desmontaje de la caja de transmisión
•
Extraiga:
Montaje del eje de cambio (consulte Desmontaje del me-
canismo del cambio externo)
Perno del soporte del interruptor de punto muerto [A]
Soporte del interruptor de punto muerto [B] y vástago
Soporte del tambor de cambio [C] y vástago
•
Extraiga:
Casquillo [A]
Junta tórica [B]
CIGÜEÑAL/TRANSMISIÓN 9-33
