Cigüeñal, Bielas
•

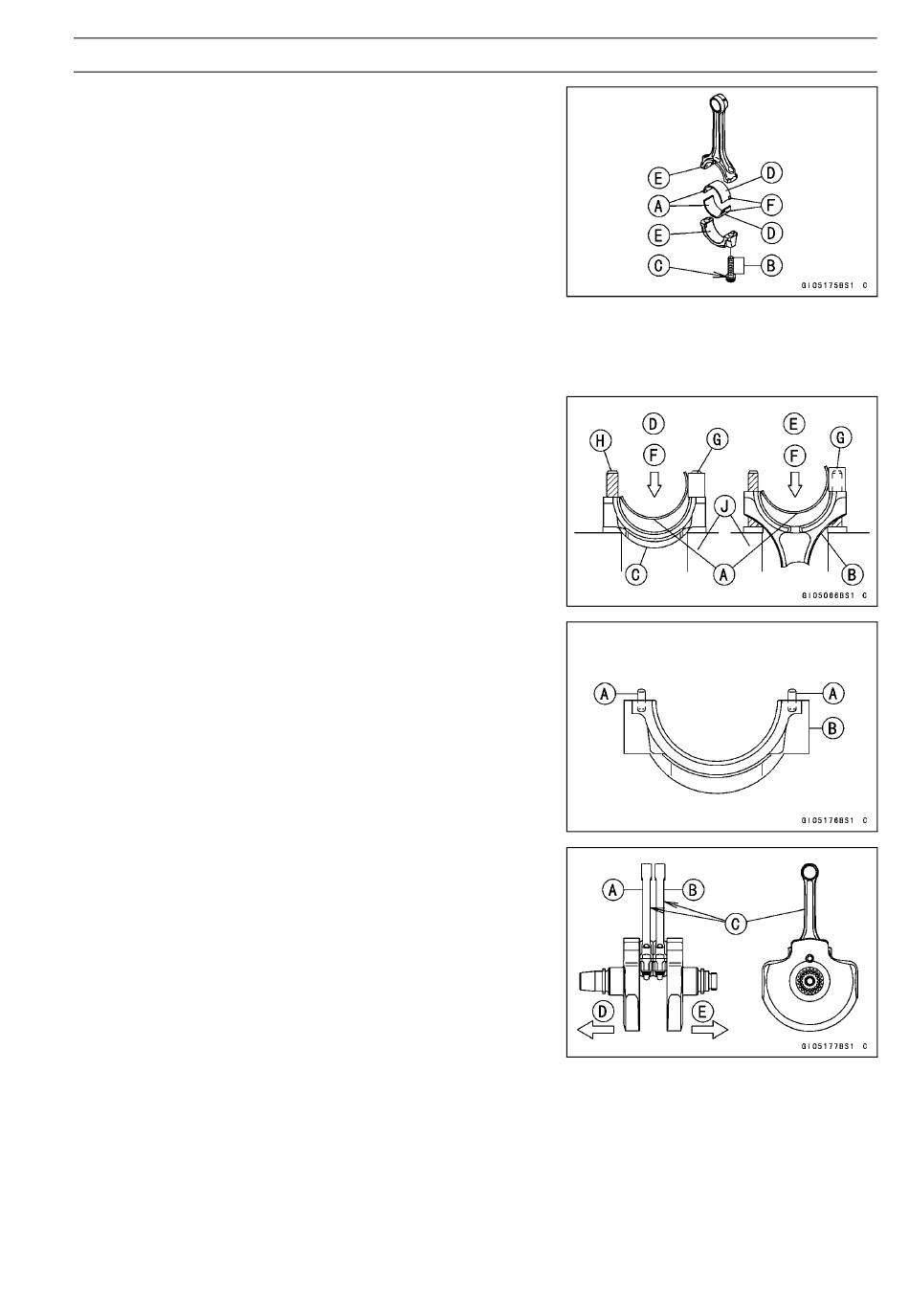

Aplique una solución de aceite de bisulfuro de molibdeno
a las superficies internas de los casquillos superior e in-
ferior [A].
•
Aplique una pequeña cantidad de solución de aceite de
bisulfuro de molibdeno a las roscas [B] y a la superficie
de asiento [C] del perno del rotor.
•
Si va a sustituir los casquillos del cojinete, instálelos si-
guiendo estas instrucciones.
○
No aplique una solución de aceite de bisulfuro de molib-
deno a la parte exterior [D] de los casquillos o al interior
[E] de la biela ni del tapón.
○
Instale los casquillos de forma que sus clavos [F] queden
en el mismo lado e instálelos en el empotramiento de la
biela y del tapón.
○
Al instalar los casquillos [A], tenga cuidado de no dañar
su superficie con el canto de la biela [B] o del casquillo
[C]. Una forma de instalar los casquillos es como sigue:
Montaje [D] en el casquillo
Montaje [E] en la biela
Presione [F]
Fija (pasador) [G]
Pernos de la biela [H]
Bloques adecuados [J]
•
Cerciórese de que las fijas [A] de los tapones [B] están
en posición.
•
Instale el casquillo en la biela, alineándolo con la marca
de diámetro.
○
La biela del lado izquierdo [A] es para el cilindro posterior
y la biela del lado derecho [B] es para el delantero.
○
Instale las bielas de modo que las marcas [C] "huecogra-
badas" queden mirando hacia el lado derecho del motor.
Lado izquierdo del motor [D]
Lado derecho del motor [E]
•
Retire los restos y limpie la superficie de los casquillos.
•
Apriete:
Par - Pernos de la biela: 46 N·m (4,7 kgf·m)
Limpieza del cigüeñal/biela
•
Una vez retiradas las bielas del cigüeñal, límpielas con
un disolvente con un alto punto de evaporación.
•
Inyecte aire comprimido en los conductos de aceite del ci-
güeñal para extraer cualquier partícula o residuo extraño
que pueda haberse acumulado en los conductos.
