Anexo
A.6 Ejemplos de aplicación
A.6.1.3

Insertar el convertidor en el proyecto

Hay dos formas de insertar un convertidor en un proyecto:
1. Utilizando el GSD del convertidor
2. Utilizando el administrador de objetos STEP 7
La opción más sencilla solo está disponible si está instalado STARTER (consulte la
sección Herramientas de puesta en marcha (Página 23)).
Condición previa
Debe haber instalado el GSD del convertidor en el PC mediante HW Config (menú
"Opciones - Install GSD files").

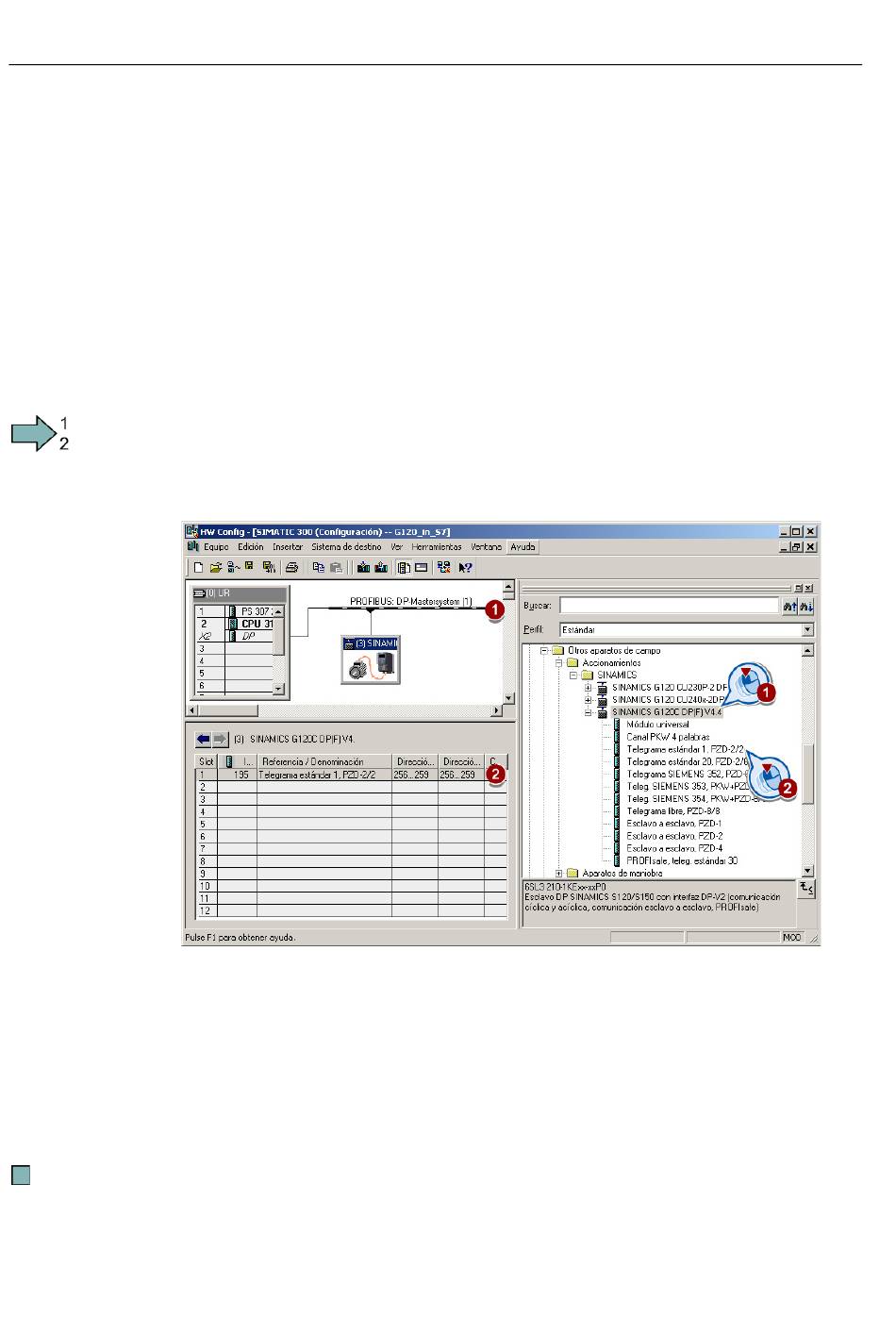

Procedimiento
Para insertar un convertidor en un proyecto, proceda del modo siguiente:
1. Inserte el convertidor arrastrándolo y soltándolo en la red PROFIBUS.
Encontrará el convertidor en "PROFIBUS DP - Other field devices" en el catálogo de
hardware de HW Config.
2. Introduzca la dirección PROFIBUS definida en el convertidor en HW Config.
3. Seleccione el telegrama adecuado e insértelo en la ranura 1 del convertidor, mediante la
acción de arrastrar y soltar.
Encontrará más información sobre los tipos de telegrama en el capítulo Comunicación
cíclica (Página 99).
4. Si desea asignar varias ranuras de convertidor con telegramas, debe respetar la
secuencia permitida de asignación de ranuras.
5. Guarde y compile el proyecto.
6. Descargue los datos del proyecto en la CPU S7.
Ha insertado el proyecto en el convertidor y cargado la configuración en la CPU.
