Montaje del bus de campo maestro
1
2
Manual del producto - OmniCore C90XT
3HAC073706-005 Revisión: E
Acción

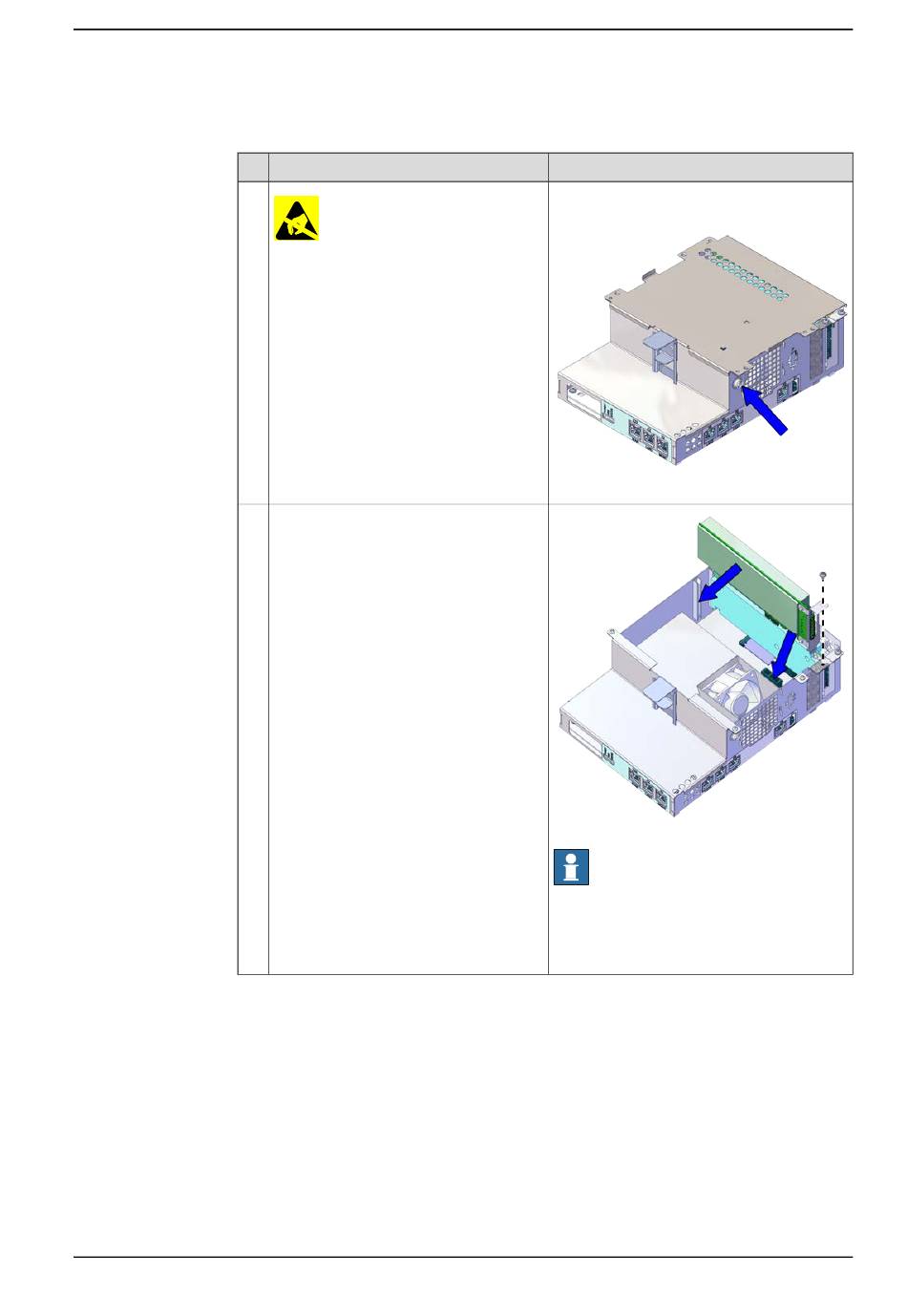

DESCARGA ELECTROSTÁTICA
Cuando manipule el ordenador fuera del
controlador, utilice el botón de conexión
para la muñequera antiestática situado
en la parte lateral del ordenador.
Introduzca el bus de campo maestro di-
rectamente en las ranuras para placa a
lo largo del raíl de guía.
© Copyright 2020-2021 ABB. Reservados todos los derechos.
5.2.12 Sustitución el bus de campo maestro
Nota/figura
Ubicación del botón de conexión para la
muñequera antiestática:
xx2000000419
xx1900001911
Nota
El Connected Services Gateway y el conmu-
tador de extensión Ethernet no se muestran
en la figura para mostrar información más
clara.
Continúa en la página siguiente
5 Reparación
Continuación
