Tipo de lógica
Caso especial: función de seguri-
Servo accionamiento AC
SERVICIO INVOLUNTARIO
En caso de utilizar el tipo de lógica 2 (salidas Sink), el defecto a tie-
rra de una señal se reconoce como un estado ON.
•
Ponga especial cuidado al realizar el cableado para evitar un
defecto a tierra.
El incumplimiento de estas precauciones puede producir lesio-
nes graves, incluso la muerte, o daños materiales.
Las entradas y salidas digitales de este producto pueden cablearse
como tipo de lógica 1 o como tipo de lógica 2.
1
+24V
0V

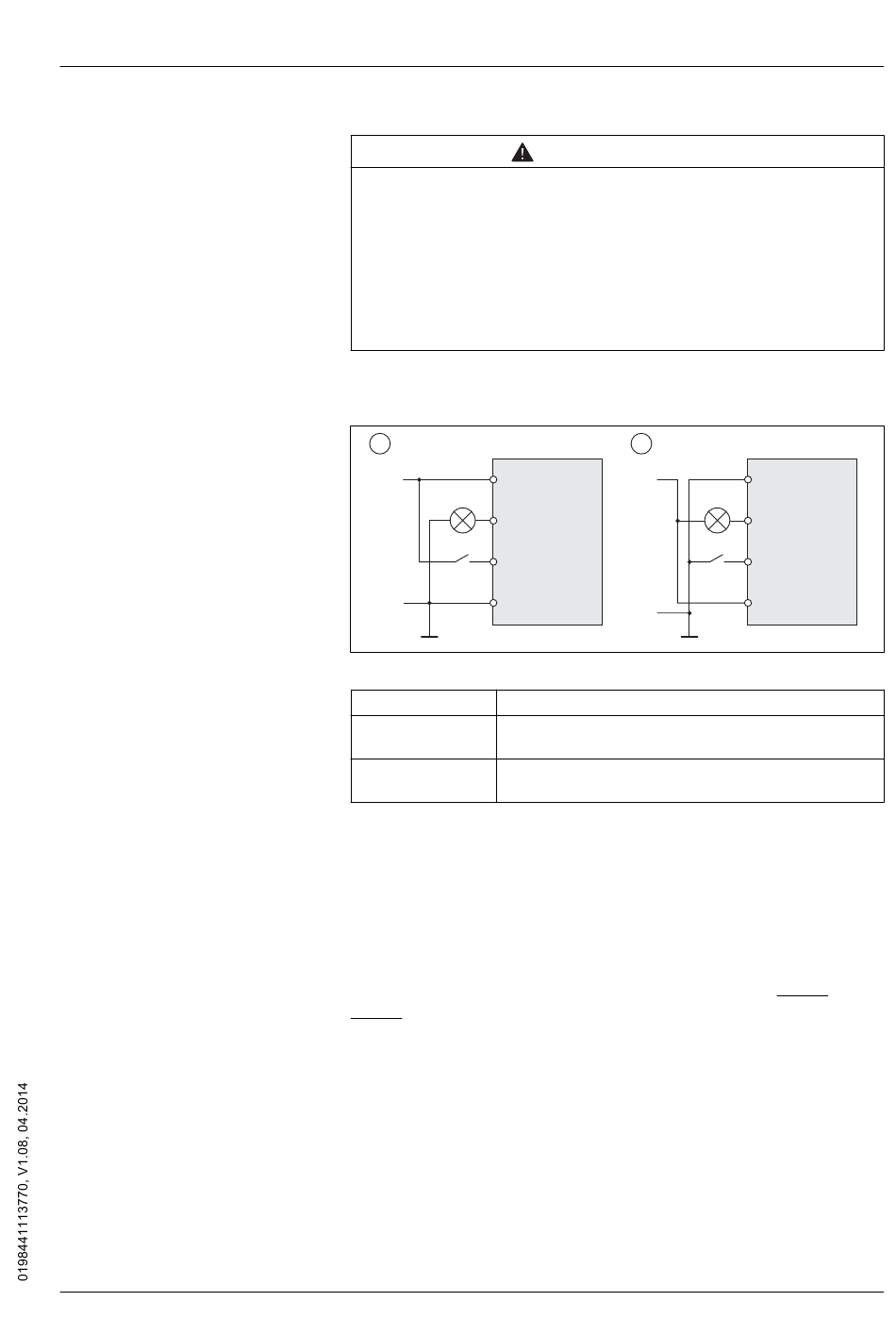

Ilustración 22: Tipo de lógica
Tipo de lógica
(1) Tipo de lógica 1 La salida suministra corriente (la salida Source)
(2) Tipo de lógica 2 La salida demanda corriente (salida Sink)
Las entradas de señal están protegidas contra polarización incorrecta
y las salidas están protegidas contra cortocircuitos. Las entradas y las
salidas están eléctricamente aisladas.
El tipo de lógica se determina a través del cableado de DI_COM y
DQ_COM, véase Ilustración 9. El tipo de lógica tiene repercusiones en
el cableado y la activación de sensores, por lo que debe aclararse ya
en la fase de planificación con vista al ámbito de aplicación.
Las entradas de la función de seguridad STO (entradas STO_A y
dad STO
STO_B ) están diseñadas de forma fija como tipo de lógica 1.
ADVERTENCIA
2
DQ_COM
+24V
DQ0,DQ1,...
DI0,DI1,...
DI_COM
0V
Estado activo
La corriente fluye hacia la entrada
La corriente fluye hacia la entrada
4 Planificación
DQ_COM
DQ0,DQ1,...
DI0,DI1,...
DI_COM
93
