1D-26 Mecánica del motor:

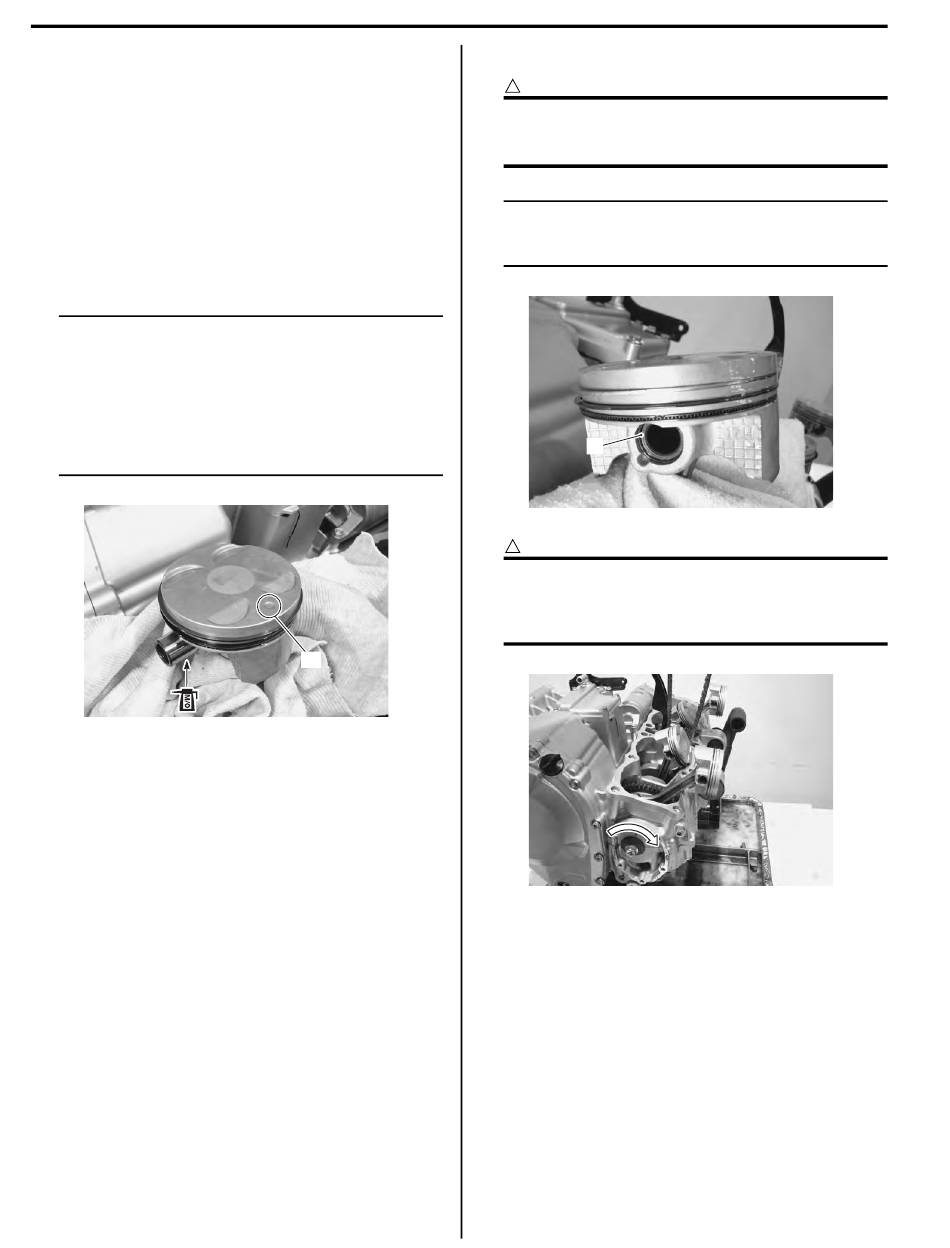

Montaje del área superior del motor
Monte el área superior del motor siguiendo el orden
inverso al de la extracción. Preste atención a los siguientes
puntos:
Pistón
• Al instalar los bulones de pistón, aplique solución de
aceite de molibdeno a los bulones de pistón.
M/O: Aceite de molibdeno (SOLUCIÓN DE
ACEITE DE MOLIBDENO)
• Coloque los pistones y los bulones de pistón.
NOTA
• No olvide instalar los pistones en los
cilindros de los que se extrajeron cuando se
realizó el desmontaje, refiriéndose a los
números de los cilindros del 1 al 4 marcados
sobre el pistón.
• Cuando coloque los pistones, la marca "A"
en la cabeza de pistón debe mirar hacia el
lado de escape.
• Coloque un trapo limpio sobre la base del cilindro para
evitar que las grupillas del bulón del pistón (1) caigan en
el cárter.
• Coloque las grupillas del bulón de pistón (1).
B717H11406007
"A"
I717H1140076-01
PRECAUCIÓN
!
Use grupilla de bulón de pistón (1) nuevas para
evitar fallos, que tendrían lugar si emplea las
usadas.
NOTA
La muesca del extremo de la grupilla (1) no
debe quedar alineada con el corte del diámetro
del bulón del pistón.
1
PRECAUCIÓN
!
Cuando gire el cigüeñal, tire de la cadena de
distribución hacia arriba para evitar que quede
enganchada entre el cárter y el piñón
conductor de la distribución.
I717H1140077-01
I717H1140078-01
