5 Reparación
5.4.1 Sustitución de la base
Continuación
2
3

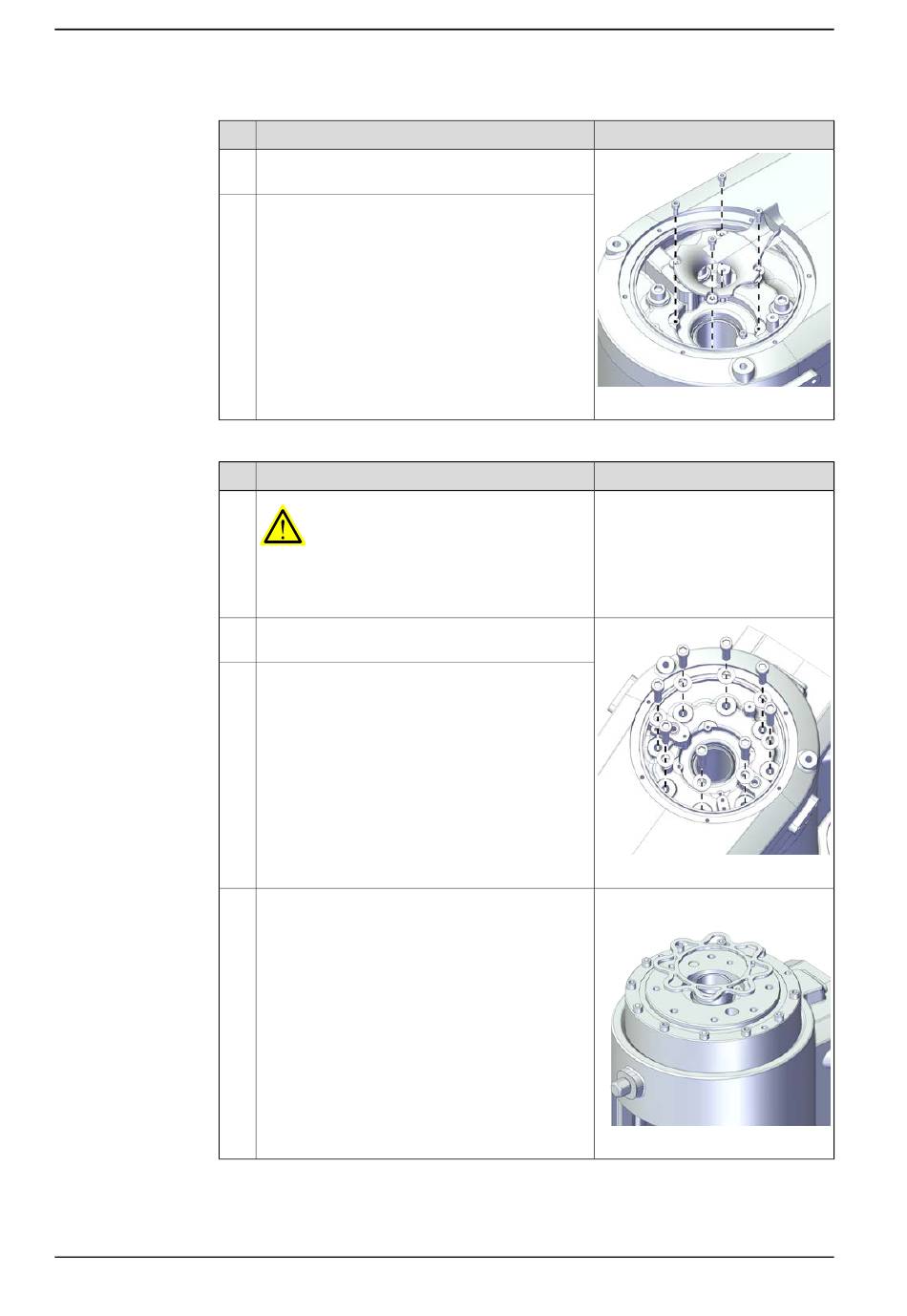

Extracción de la base del brazo interior
1
2
3
4
Continúa en la página siguiente
198
Acción
Retire los tornillos entre el tubo de protección y
el brazo interior.
Retire del tubo de protección.
Acción
PELIGRO
Asegúrese de que todos los suministros de ali-
mentación eléctrica, presión hidráulica y presión
de aire estén desactivados.
Retire los tornillos y arandelas entre el interior y
la caja reductora del eje 1.
Desconecte el engranaje del eje 1 del brazo inte-
rior.
Retire la junta del BassSwing en el reductor del
eje 1.
