Válvulas
Inspección del asiento de válvulas
•
Extraiga la válvula (consulte Desmontaje de la válvula en
este capítulo).
•

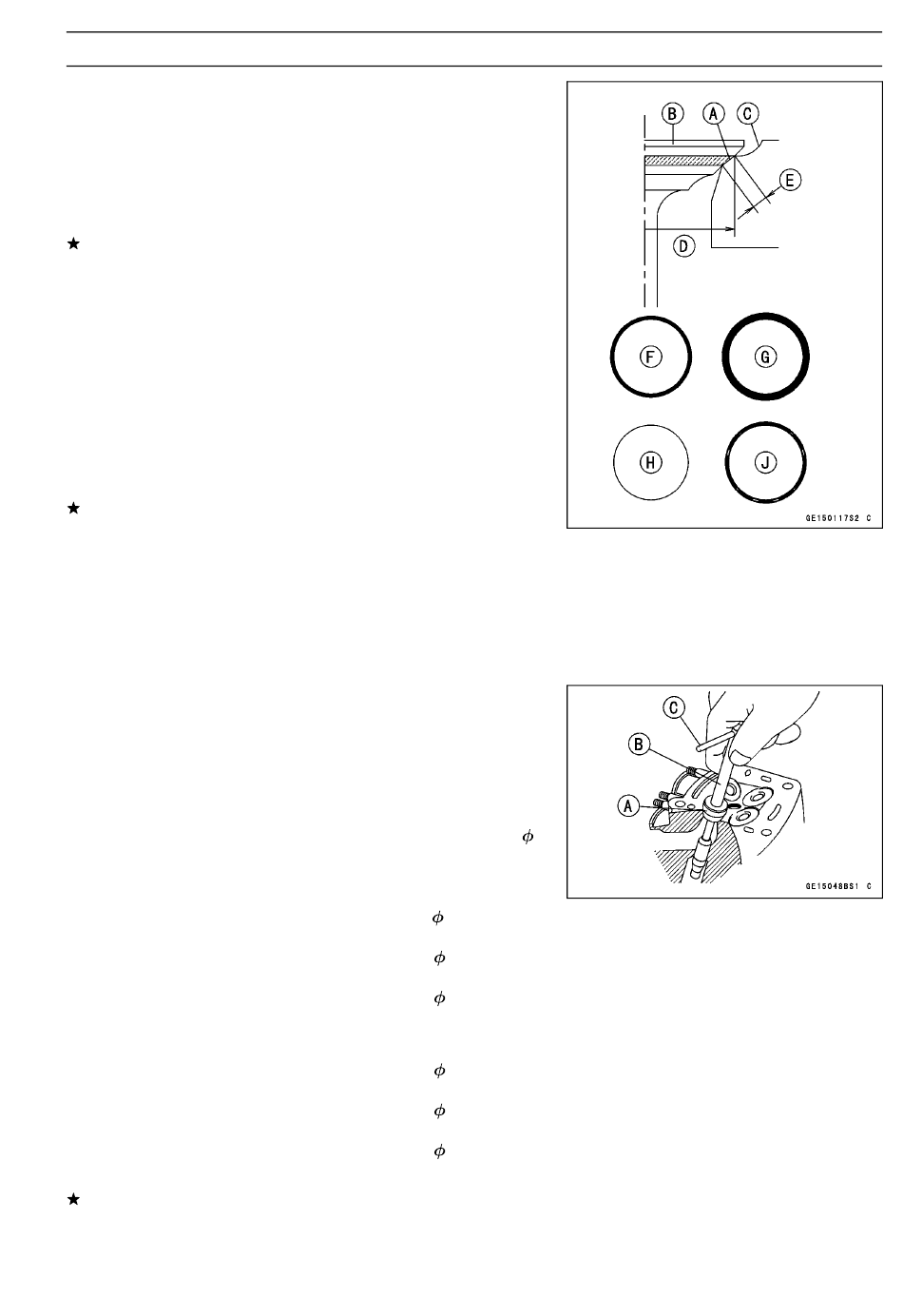

Examine la superficie de asiento de la válvula [A] situada
entre la válvula [B] y el asiento de la válvula [C].
○
Mida el diámetro exterior [D] del patrón de asiento que
muestra el asiento de la válvula.
Si el diámetro exterior es demasiado grande o dema-
siado pequeño, repare el asiento (consulte Reparación
del asiento de válvulas en este capítulo).
Diámetro exterior de la superficie del asiento de válvulas
Estándar:
22,8 ∼ 23,0 mm
Escape
26,9 ∼ 27,1 mm
Admisión
○
Mida la anchura de asiento [E] de la parte del asiento de
la válvula en la que no haya carbonilla acumulada (parte
blanca) con un pie de rey.
Buena [F]
Si la anchura es excesiva [G], demasiado estrecha [H] o
irregular [J], repare el asiento (consulte Reparación del
asiento de válvulas en este capítulo).
Anchura de la superficie de asiento de válvulas
Estándar:
0,8 ∼ 1,2 mm
Escape
0,5 ∼ 1,0 mm
Admisión
Reparación del asiento de válvulas
•
Repare el asiento de válvulas con el cortador del asiento
de válvulas [A].
Herramientas especiales -
Barra portadora del cortador del asiento de vál-
vulas [C]: 57001-1128
Soporte del cortador del asiento de válvulas, 4
[B]: 57001-1275
Para el asiento de válvulas de escape
Cortador del asiento de válvulas, 45° -
57001-1113
Cortador del asiento de válvulas, 32° -
57001-1118
Cortador del asiento de válvulas, 60° -
57001-1328
Para el asiento de válvulas de admisión
Cortador del asiento de válvulas, 45° -
57001-1187
Cortador del asiento de válvulas, 32° -
57001-1120
Cortador del asiento de válvulas, 60° -
57001-1409
Realice el procedimiento siguiente en caso de que no dis-
ponga de las instrucciones del fabricante.
24,5:
25:
25:
30:
30:
27:
CULATA 5-33
