Vigilancia De Temperatura Del Motor Mediante Un Sensor De Temperatura - Siemens SINAMICS G120 Instrucciones De Servicio

Ajuste de funciones
8.6 Funciones de protección
8.6.2

Vigilancia de temperatura del motor mediante un sensor de temperatura

Conexión del sensor de temperatura
Para proteger el motor contra un exceso de temperatura puede utilizar uno de los siguientes
sensores:
● Termostato (p. ej., termostato bimetálico)
● Sensor PTC
● Sensor KTY84

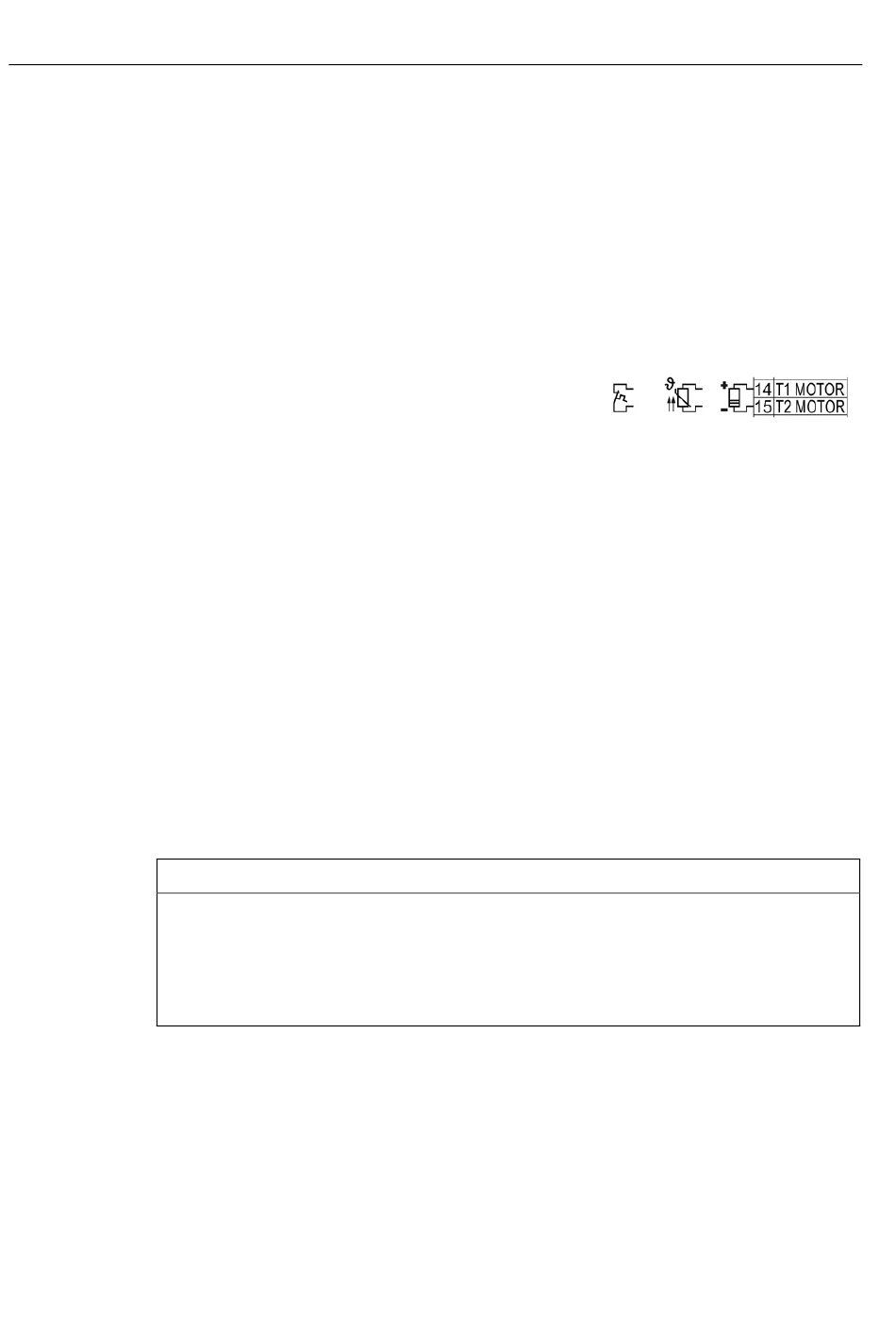

Conecte el sensor de temperatura del motor a los
bornes 14 y 15 del convertidor.
Termostato
El convertidor interpreta una resistencia ≥ 100 Ω como termostato abierto y reacciona de
acuerdo con el ajuste de p0610.
Sensor PTC
El convertidor interpreta una resistencia > 1650 Ω como exceso de temperatura y reacciona
de acuerdo con el ajuste de p0610.
El convertidor interpreta una resistencia < 20 Ω como cortocircuito y reacciona con el aviso
de alarma A07015. Si la alarma perdura más de 100 milisegundos, el convertidor se
interrumpe con el fallo F07016.
Sensor KTY84
Un sensor KTY permite vigilar tanto la temperatura del motor como el propio sensor para
detectar roturas de hilo o cortocircuitos.
ATENCIÓN
Destrucción del motor por sobrecalentamiento
La conexión de un sensor KTY con los polos invertidos puede provocar la destrucción del
motor por sobrecalentamiento porque el convertidor no detecta el exceso de temperatura
del motor.
Conecte el sensor KTY con la polaridad adecuada.
