12-16 FRENOS

Pinzas de freno

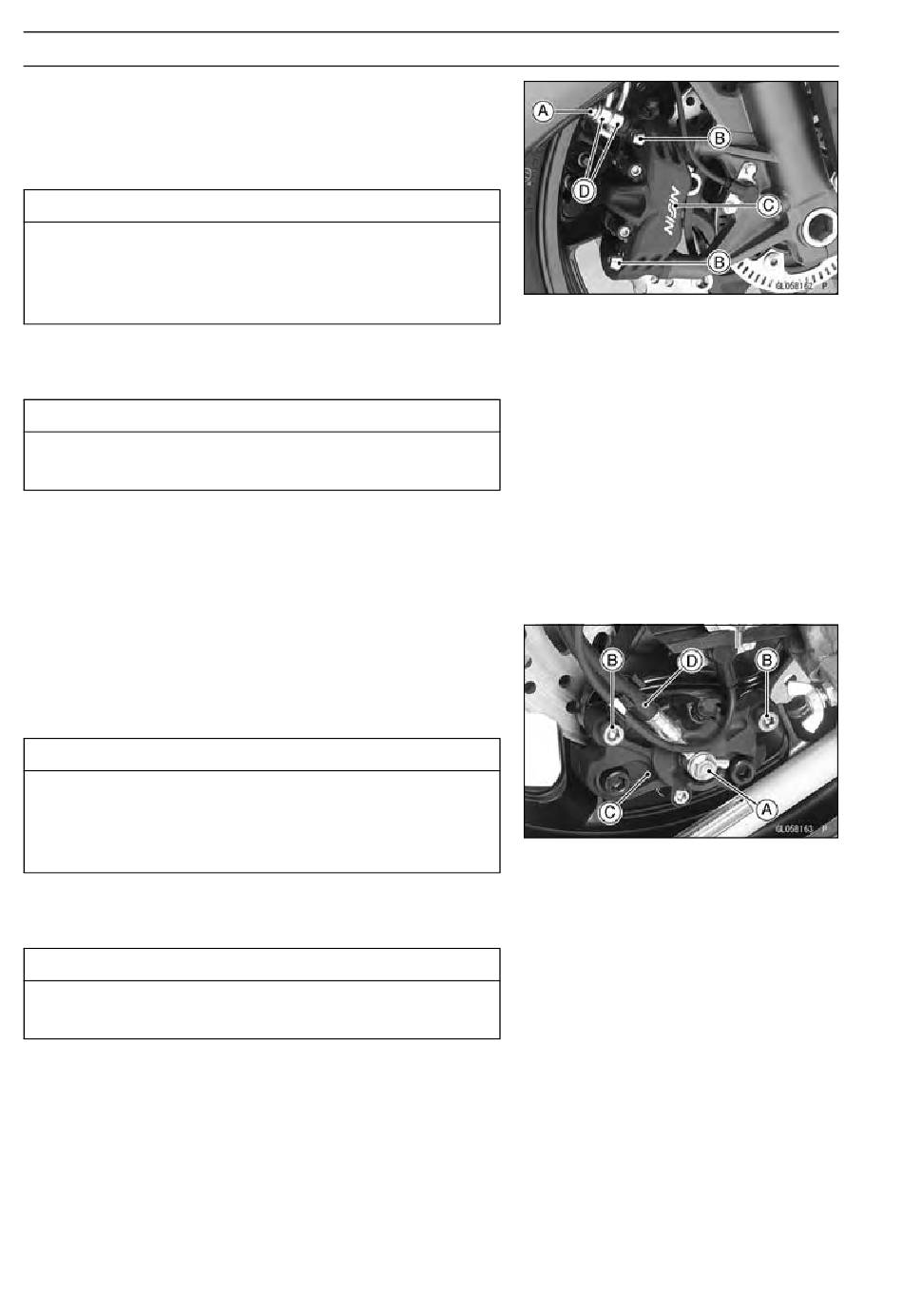

Extracción de la pinza de freno delantera
•
Afloje el perno rácor [A] del extremo inferior del manguito
del freno y apriételo ligeramente.
•
Destornille los pernos de montaje de la pinza de freno [B]
y separe la pinza [C] del disco.
No afloje los pernos de la pinza. Extraiga los pernos
de sujeción de la pinza únicamente para desmontar
la pinza. Si afloja los pernos de la pinza se produ-
cirá una fuga de líquido de frenos.
•
Desatornille el perno rácor y extraiga los manguitos del
freno [D] de la pinza de freno (consulte Extracción/insta-
lación del manguito del freno).
Limpie inmediatamente cualquier resto de líquido
de frenos derramado.
○
Si necesita desmontar la pinza de freno después de ex-
traerla y no tiene aire comprimido disponible, desmonte
la pinza antes de extraer el manguito del freno (consulte
Desmontaje de la pinza de freno delantera).
Extracción de la pinza de freno trasera
•
Afloje el perno rácor [A] del extremo inferior del manguito
del freno y apriételo ligeramente.
•
Destornille los pernos de montaje de la pinza de freno [B]
y separe la pinza [C] del disco.
No afloje los pernos de la pinza. Extraiga los pernos
de sujeción de la pinza únicamente para desmontar
la pinza. Si afloja los pernos de la pinza se produ-
cirá una fuga de líquido de frenos.
•
Desatornille el perno banjo y extraiga el manguito del
freno [D] del calibrador (consulte Extracción/instalación
del manguito del freno).
Limpie inmediatamente cualquier resto de líquido
de frenos derramado.
○
Si necesita desmontar la pinza de freno después de ex-
traerla y no tiene aire comprimido disponible, desmonte
la pinza antes de extraer el manguito del freno (consulte
Desmontaje de la pinza de freno trasera).
