16-112 SISTEMA ELÉCTRICO
Caja del relé

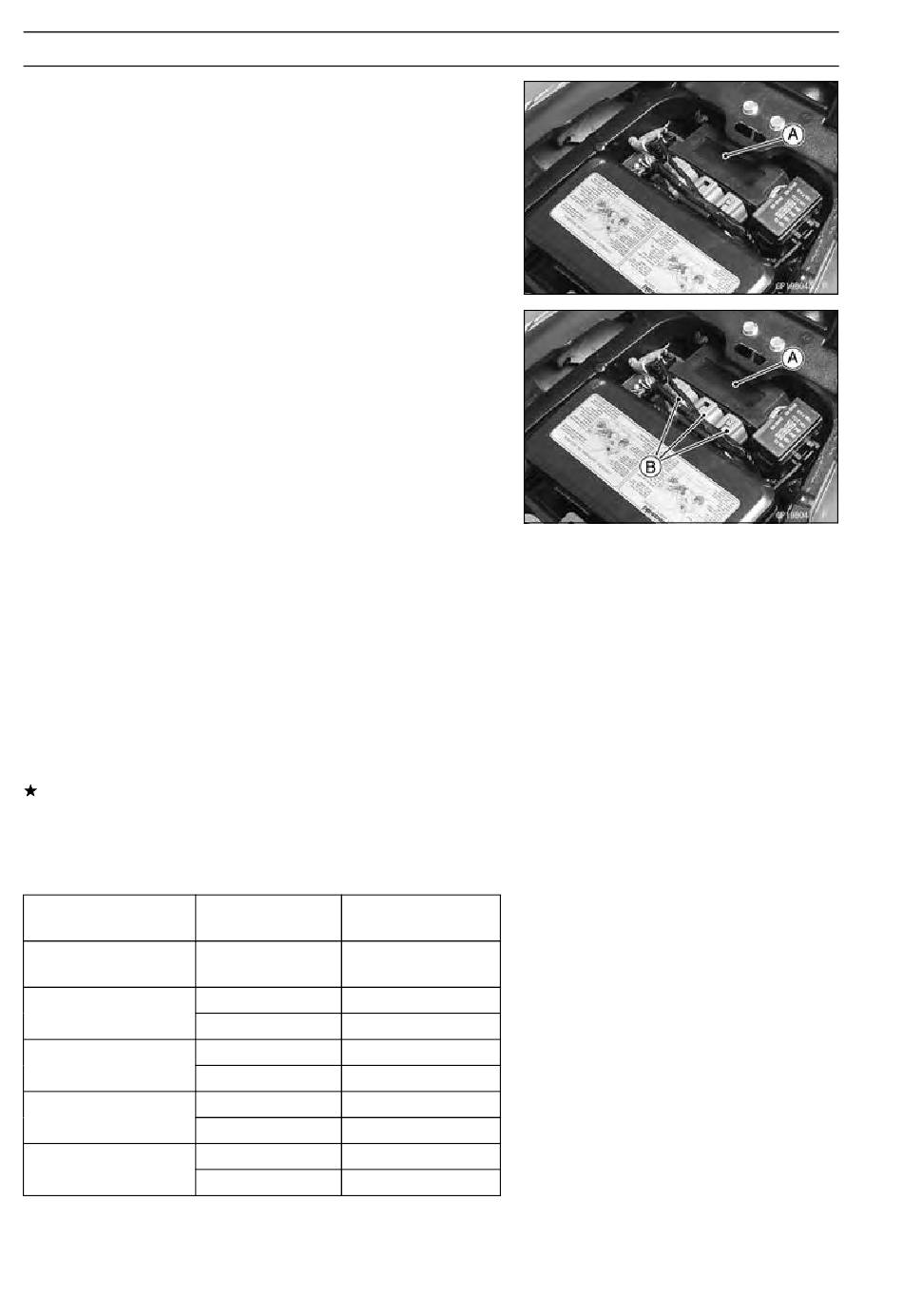

La caja del relé [A] contiene relés y diodos. Los relés y
los diodos no se puede extraer.
Extracción de la caja del relé
•
Extraiga el asiento (consulte Extracción del asiento en el
capítulo Chasis).
•
Extraiga la caja del relé [A] y desenchufe los conectores
[B].
Comprobación del circuito del relé
○
La función del relé principal de la ECU se encuentra en
la ECU.
•
Extraiga la caja del relé (consulte Extracción de la caja
del relé).
•
Compruebe la conductividad de los siguientes terminales
numerados conectando el polímetro manual y una batería
de 12 V a la caja del relé tal y como se muestra (consulte
Circuito interno de la caja del relé).
Si los datos del polímetro no son los especificados, cam-
bie la caja del relé.
Comprobación del circuito del relé (con la batería
desconectada)
Relé del circuito del
faro
Relé principal
Relé de la bomba de
combustible
Relé del circuito de
arranque
Relé del ventilador
*: Los datos de lectura reales son diferentes de los uti-
lizados en el polímetro manual.
NOTA
Conexión del Datos de lectura del
polímetro polímetro (Ω)
1-3
6-7
4-5
7-8
9-10
11-16
11-12
17-20
18-19
∞
∞
No ∞*
∞
No ∞*
∞
∞
∞
No ∞*
