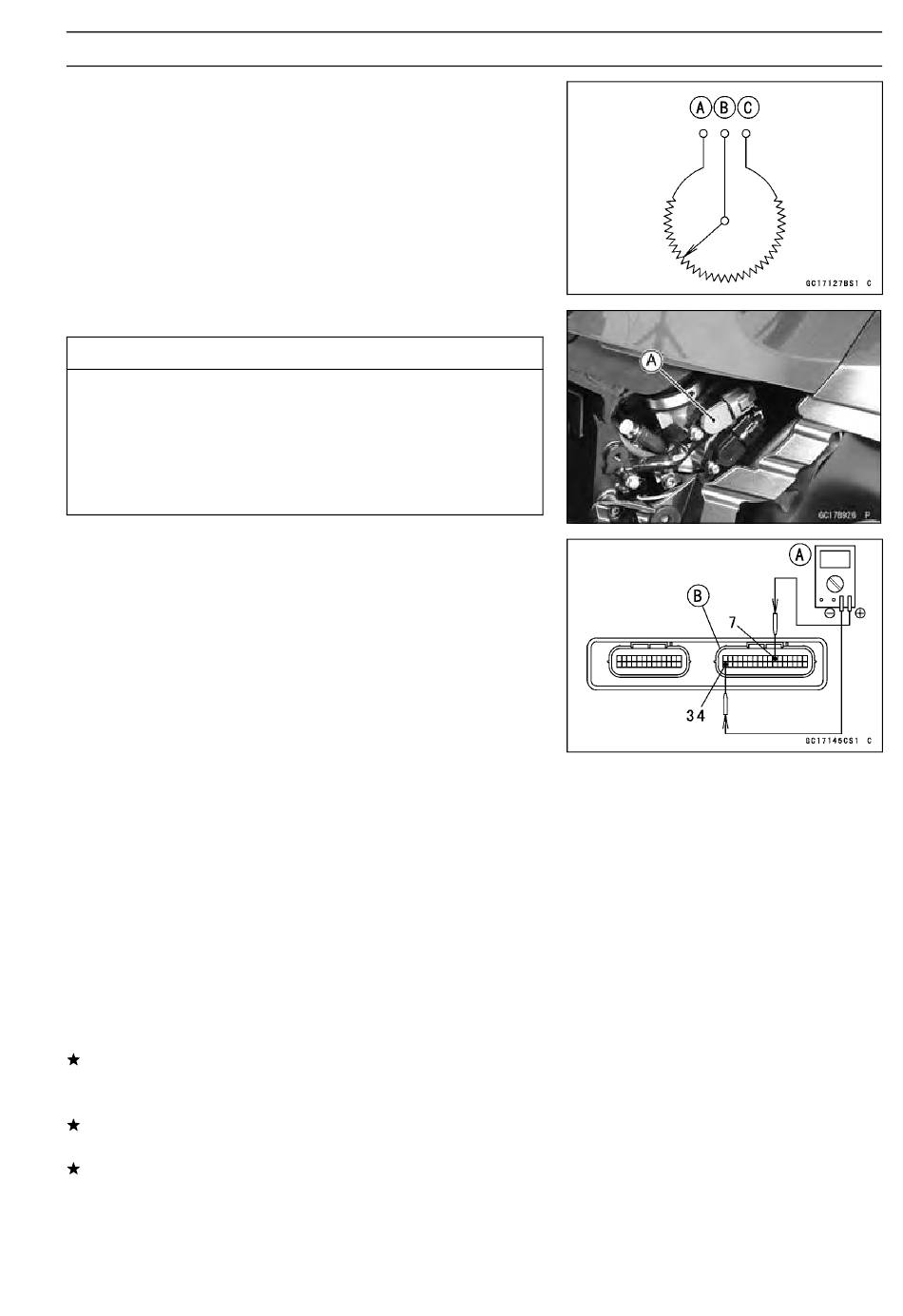

Sensor del subacelerador (código de servicio 32)
El sensor del subacelerador es un resistor variable de ro-
tación que cambia el voltaje de salida según el funciona-
miento del acelerador. El ECU nota el cambio del voltaje
y determina la cantidad de inyección de combustible y la
sincronización del encendido de acuerdo con las rpm del
motor y de la abertura del acelerador.
Terminal de entrada [A]
Terminal de salida [B]
Terminal de tierra [C]
Extracción/ajuste del sensor del subacelerador
No desmonte ni ajuste el sensor del subacelerador
[A], ya que se ha ajustado y configurado con preci-
sión en la fábrica.
No deje caer nunca el cuerpo de mariposas, espe-
cialmente sobre una superficie dura. Los golpes en
el sensor podría dañarlo.
Comprobación del voltaje de entrada
○
Asegúrese de que la batería está totalmente cargada.
•
Gire el interruptor principal a la posición OFF (apagado).
•
Extraiga el ECU (consulte Extracción del ECU).
○
No desconecte los conectores del ECU.
•
Conecte un comprobador digital [A] al conector [B] con el
conjunto de adaptador de agujas.
Herramienta especial -
Conjunto adaptador de aguja: 57001-1457
Voltaje de entrada del sensor del subacelerador
Conexiones al conector del ECU
Medidor (+) → cable BL (terminal 7)
Medidor (–) → cable BR/BK (terminal 34)
•
Mida el voltaje de entrada con el motor parado y con los
conectores unidos.
•
Gire el interruptor principal a la posición ON (encendido).
Voltaje de entrada en el conector ECU
Estándar: 4,75 – 5,25 V CC
•
Gire el interruptor principal a la posición OFF (apagado).
Si el voltaje de entrada es inferior al estándar, compruebe
la toma a tierra del ECU, su fuente de alimentación y si
hay algún cortocircuito en el cableado.
Si la conexión a masa y el suministro eléctrico son co-
rrectos, cambie la ECU (consulte la sección ECU).
Si el voltaje de entrada se encuentra dentro del margen
estándar, compruebe el voltaje de entrada en el conector
del sensor del subacelerador.
PRECAUCIÓN
NOTA
SISTEMA DE COMBUSTIBLE (DFI) 3-83
