3-78 SISTEMA DE COMBUSTIBLE (DFI)
Sensor de caída del vehículo (código de servicio 31)
•

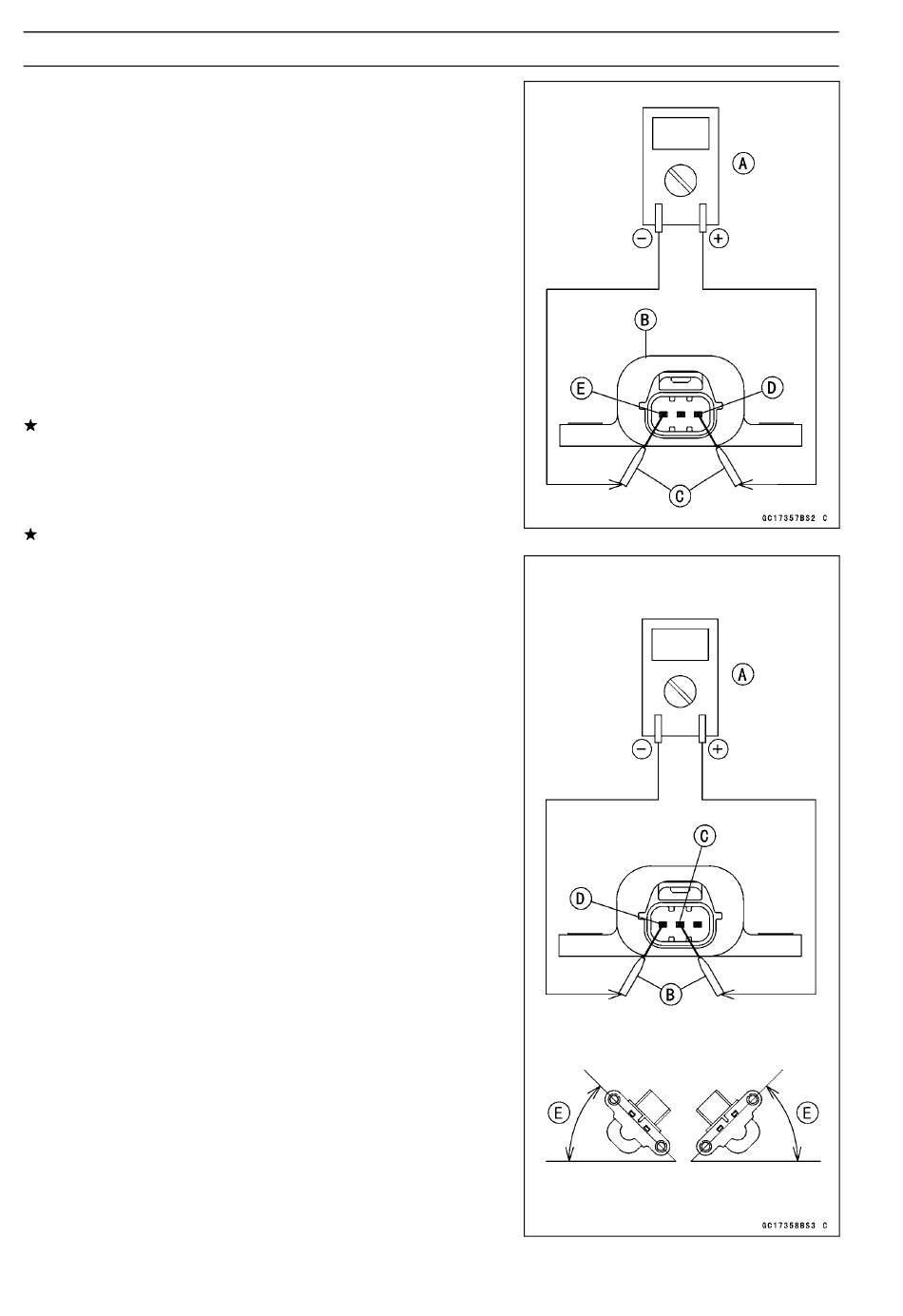

Conecte un voltímetro digital [A] al conector del sensor
de caída del vehículo [B], utilizando el conjunto de adap-
tadores de agujas [C].
Voltaje de salida de potencia del sensor de caída del
vehículo
Conexiones al sensor
Medidor (+) → cable BL [D]
Medidor (–) → cable BR/BK [E]
•
Gire el interruptor principal a ON y mida el voltaje de sa-
lida de potencia con el conector unido.
Voltaje de salida de potencia en el sensor
Estándar: 4,75 – 5,25 V CC
•
Gire el interruptor de encendido a la posición OFF (apa-
gado).
Si no hay voltaje, compruebe lo siguiente:
Batería (consulte Comprobación del estado de la carga
en el capítulo Sistema eléctrico)
Fusible del ECU 15 A (consulte Comprobación del fusi-
ble en el capítulo Sistema eléctrico)
Si el generador es normal, compruebe el voltaje de salida.
•
Gire el interruptor de encendido a la posición OFF (apa-
gado).
•
Desmonte el sensor (consulte Desmontaje este capítulo).
•
Conecte un voltímetro digital [A] al conector, utilizando el
conjunto de adaptadores de agujas [B].
Herramienta especial -
Conjunto adaptador de aguja: 57001-1457
Voltaje de salida del sensor de caída del vehículo
Conexiones al sensor
Medidor (+) → cable Y/G [C]
Medidor (–) → cable BR/BK [D]
•
Sostenga el sensor verticalmente.
•
Gire el interruptor principal a ON y mida el voltaje de sa-
lida con el conector unido.
○
Incline el sensor 60 – 70° o más [E] hacia la derecha
o hacia la izquierda y, a continuación, sujete el sensor
de forma casi vertical con la marca de la flecha mirando
hacia arriba y mida el voltaje de salida.
Voltaje de salida en el sensor
Estándar: con la flecha del sensor hacia arriba: 3,55
– 4,45 V
con el sensor inclinado 60 – 70° o más
hacia la derecha o hacia la izquierda: 0,65
– 1,35 V
○
Si necesita realizar la prueba de nuevo, gire el interrup-
tor principal a OFF y, a continuación, a ON.
NOTA
