Instalación De La Biela - Kawasaki Ninja ZX-6R Manual De Servicio

Cigüeñal y bielas
Instalación de la biela

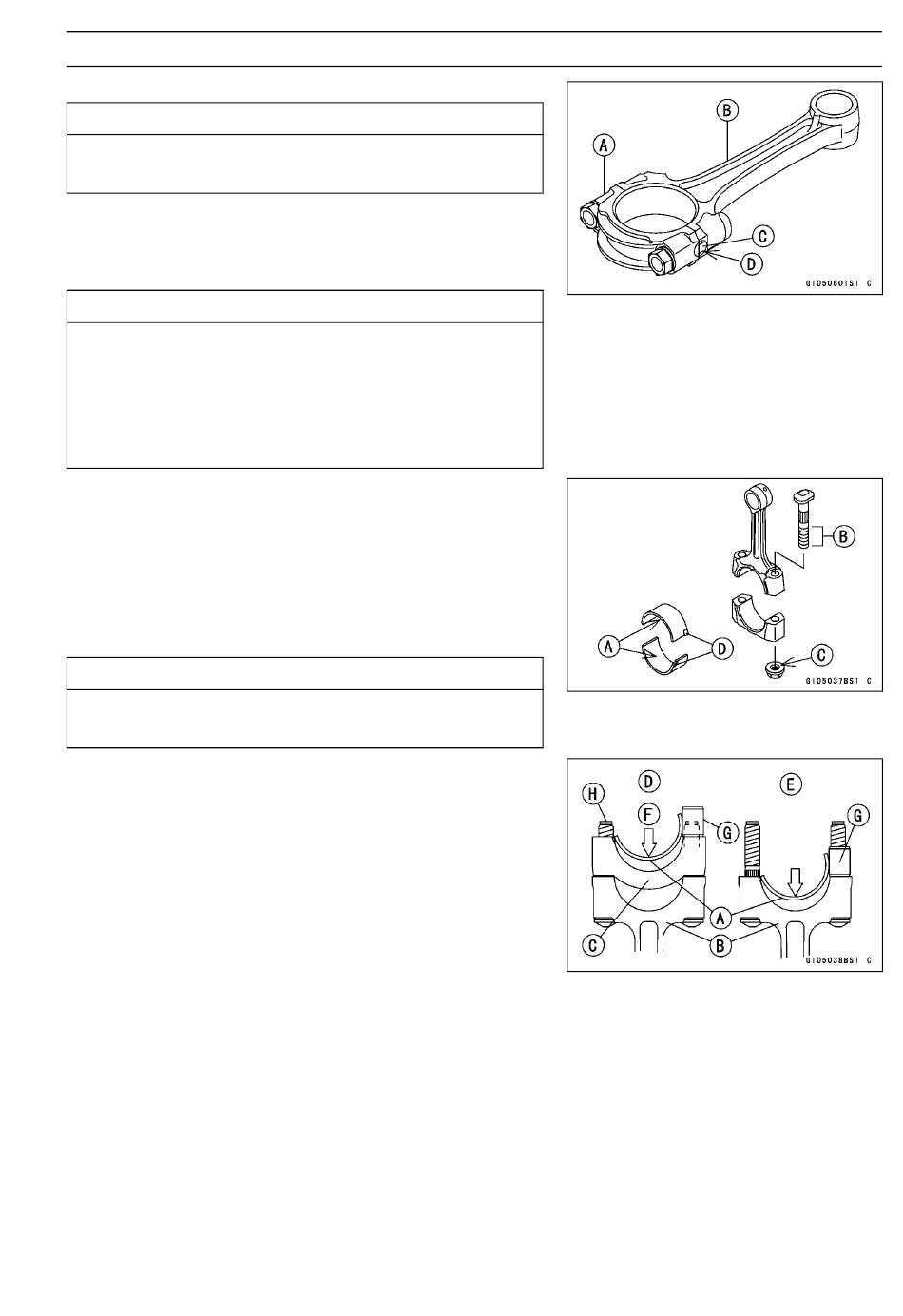

Para minimizar la vibración, las bielas deben tener
la misma marca de peso.
Casquillo de la cabeza de biela [A]
Biela [B]
Marca de peso, alfabeto [C]
Marca de diámetro [D]: "
Si cambia las bielas, los encastres del cojinete de
la cabeza de biela o el cigüeñal, seleccione el en-
castre del cojinete y compruebe la holgura con un
plastigage (calibrador de presión) antes de montar
el motor para asegurarse de que están instalados
los encastres del cojinete correctos.
•
Aplique aceite de bisulfuro de molibdeno a la superficie
interna de los encastres del cojinete superior e inferior
[A].
•
Aplique aceite de bisulfuro de molibdeno a las roscas [B]
y a la superficie de asiento [C] de las tuercas de la biela.
•
Instale los encastres de forma que sus clavos [D] estén
en el mismo lado e instálelos en el empotramiento de la
biela y del capuchón.
La aplicación errónea de aceite y grasa podría cau-
sar daños en el cojinete.
○
Al instalar los encastres [A], tenga cuidado de no dañar
su superficie con el canto de la biela [B] o del casquillo
[C]. Una forma de instalar los encastres es como sigue.
Instalación [D] en el casquillo
Instalación [E] en la biela
Presione [F]
Pasador de repuesto [G]
Pernos de la biela [H]
•
Retire los restos y limpie la superficie de los encastres.
•
Instale el casquillo en la biela, alineando las marcas de
peso y de diámetro.
PRECAUCIÓN
○
" marca o ninguna marca
PRECAUCIÓN
PRECAUCIÓN
CIGÜEÑAL/TRANSMISIÓN 9-15
