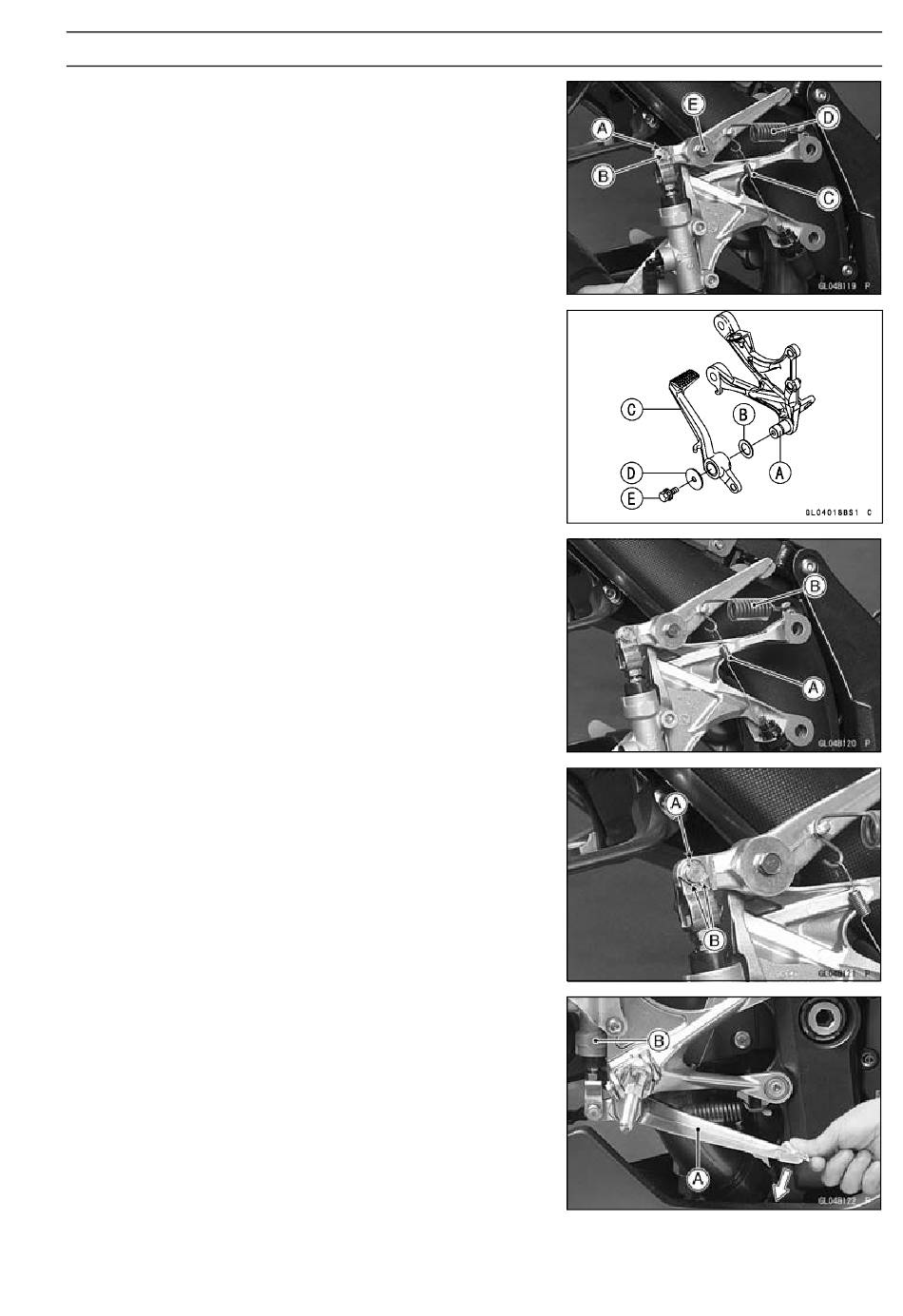

Maneta del freno, pedal del freno
•
Extraiga:
Pasador [A]
Pasador de unión [B]
Resorte de la luz del freno trasero [C]
Muelle de retorno [D]
•
Extraiga el perno de montaje [E] y saque el pedal del
freno.
Instalación del pedal del freno
•
Aplique grasa para altas temperaturas al árbol del perno
de fijación [A] e instale la arandela [B].
•
Instale:
Pedal del freno [C]
Arandela [D]
Perno del pedal del freno [E]
Par - Perno del pedal de freno: 8,8 N·m (0,90 kgf·m)
•
Enganche el extremo inferior del resorte del interruptor
de la luz del freno trasera [A] en el gancho del pedal.
•
Enganche el extremo superior del resorte de retorno [B]
en el gancho del pedal.
•
Sustituya la chaveta de retén por una nueva.
○
Inserte el pasador [A] y doble sus extremos [B].
•
Instale el soporte de la estribera derecha.
Par - Pernos del soporte de la estribera delantera: 25
N·m (2,5 kgf·m)
○
Apriete el pedal del freno [A] y, a continuación, alinee los
agujeros de los pernos de la bomba de freno [B].
Par - Pernos de montaje de la bomba de freno trasero:
25 N·m (2,5 kgf·m)
•
Compruebe la posición del pedal del freno (consulte
Comprobación de la posición del pedal del freno en este
capítulo).
FRENOS 12-9
