3-92 SISTEMA DE COMBUSTIBLE (DFI)
Sensor de la válvula del subacelerador (código de servicio 62)
Comprobación del voltaje de entrada
○
Asegúrese de que la batería está totalmente cargada.
•
Gire el interruptor de encendido a la posición OFF (apa-
gado).
•

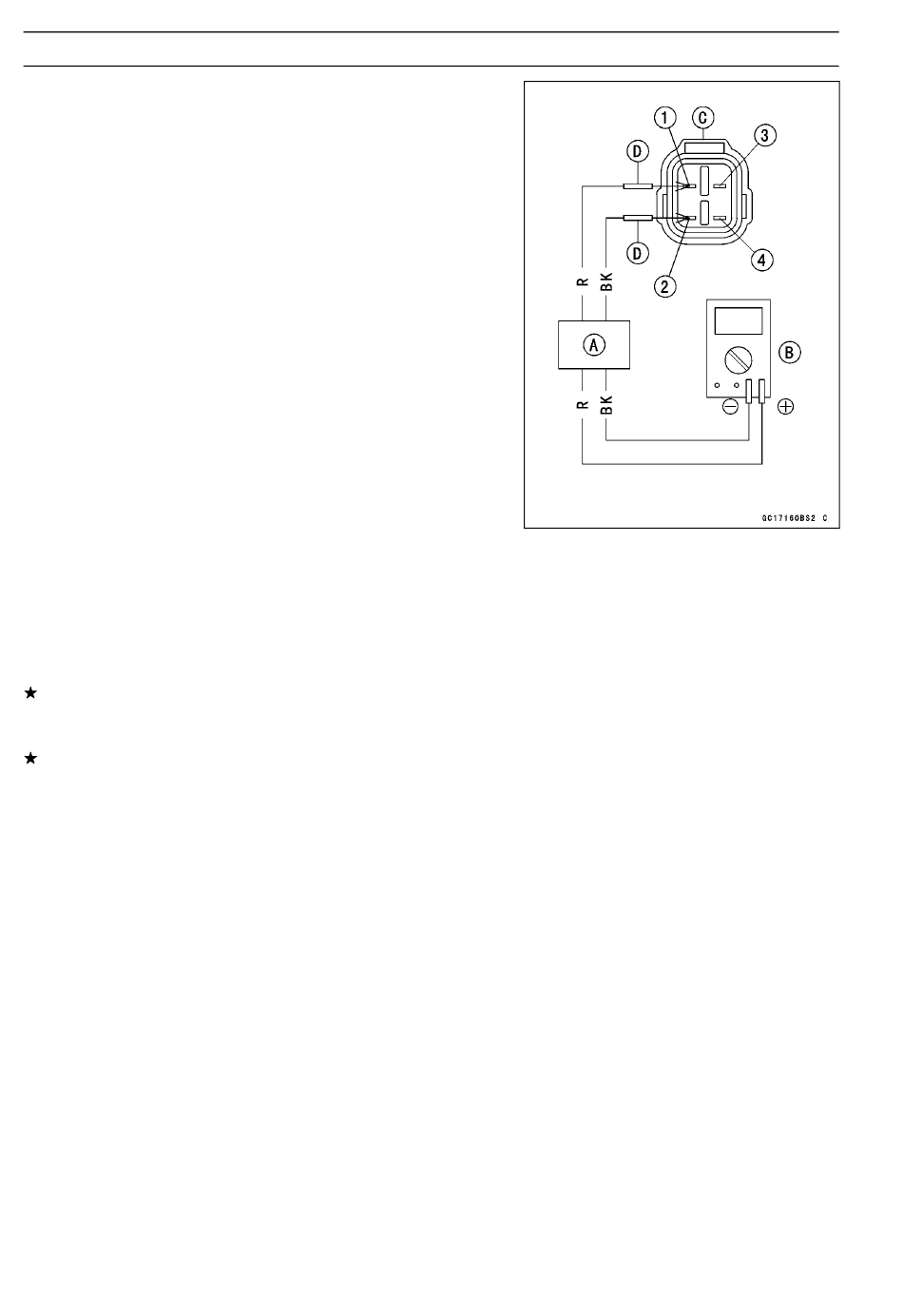

Conecte el adaptador de voltaje máximo [A] y un voltí-
metro digital [B] al conector [C], utilizando el conjunto de
adaptadores de agujas [D].
Herramientas especiales -
Adaptador de tensión pico: 57001-1415
Tipo: KEK-54-9-B
Conjunto adaptador de aguja: 57001-1457
Voltaje de entrada del servomotor de la válvula del
subacelerador
Conector de los cables a las conexiones
(I) Medidor (+) → cable BK/BL [1]
Medidor (–) → cable P/BK [2]
(II) Medidor (+) → cable G [3]
Medidor (–) → cable W/BL [4]
•
Mida el voltaje de entrada del servomotor con el motor
parado y con el conector unido.
•
Gire el interruptor principal a la posición ON (encendido).
Voltaje de entrada en el sensor
Estándar: Aproximadamente 8,5 – 10,5 V CC
Si los datos están fuera del rango, compruebe el ca-
bleado del ECU (consulte el diagrama del cableado en
esta sección).
Si el cableado es correcto, cambie el ECU (consulte Ex-
tracción del ECU en este capítulo).
NOTA
