12-16 FRENOS

Bomba de freno

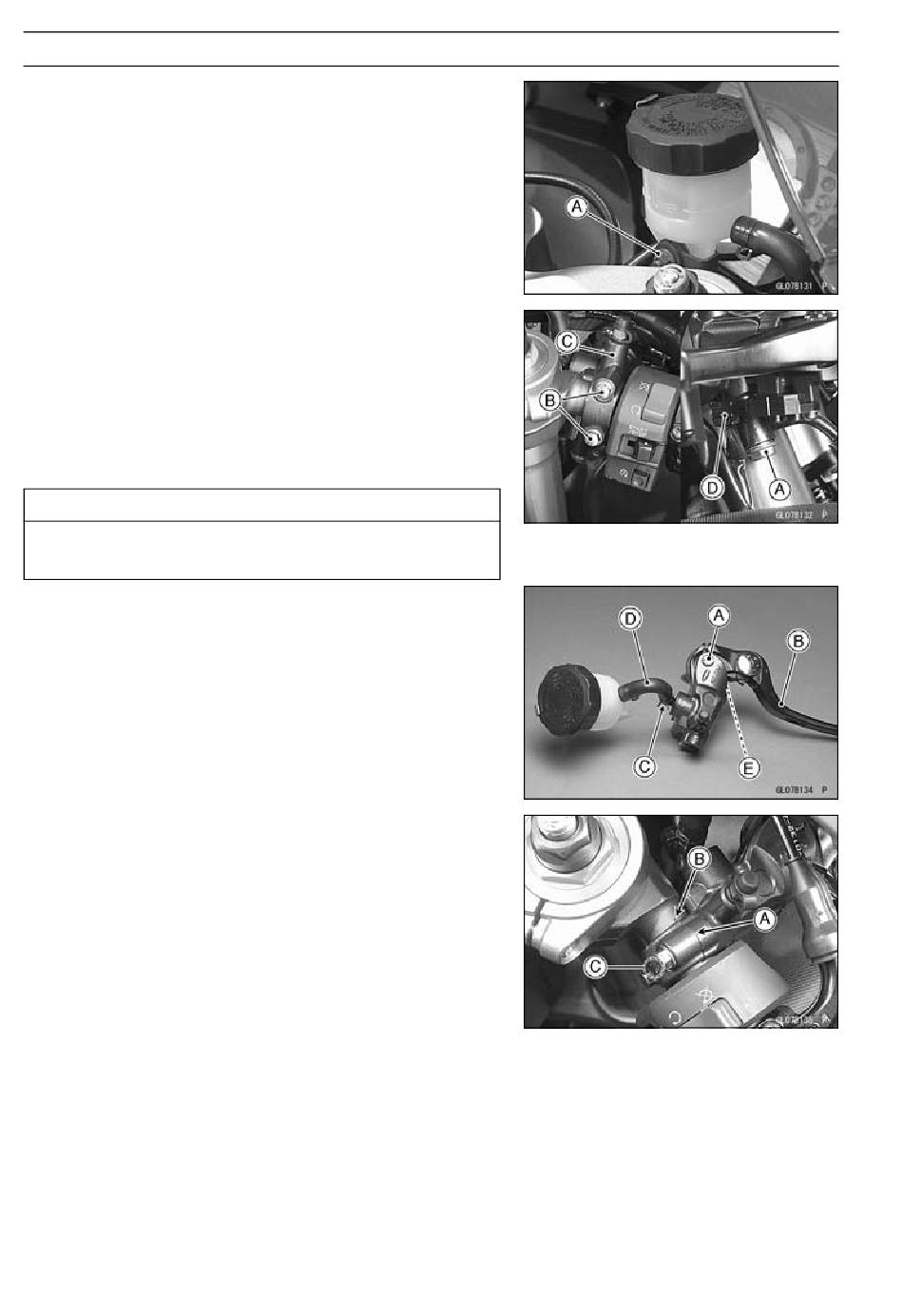

Extracción de la bomba de freno delantera
•
Extraiga la tuerca del soporte del depósito [A].
•
Extraiga el perno banjo [A] y desconecte el manguito del
freno desde el cilindro principal (consulte Extracción/ins-
talación del manguito del freno en este capítulo).
•
Destornille los pernos de sujeción [B] y extraiga el cilindro
principal [C] como un conjunto con el depósito, la palanca
del freno y el interruptor de freno instalados.
•
Desenchufe el conector del interruptor de la luz de freno
delantero [D].
Limpie inmediatamente cualquier resto de líquido
de frenos derramado.
•
Extraiga:
Perno de fijación de la palanca del freno [A] y tuerca
Maneta del freno [B]
Abrazadera [C] (deslice hacia afuera)
Manguito del freno [D]
Interruptor de la luz del freno delantero [E]
Instalación de la bomba de freno delantera
•
Ajuste el cilindro principal delantero para que coincida
con su superficie de acoplamiento [A] hacia la referen-
cia de perforación [B] de la palanca de mano.
•
Instale la abrazadera del cilindro principal con la marca
de la flecha [C] mirando hacia arriba.
•
Apriete primero el perno de sujeción superior y, a conti-
nuación, el perno de sujeción inferior.
Par - Pernos de la abrazadera de la bomba de freno de-
lantero: 8,8 N·m (0,90 kgf·m)
•
Cambie las arandelas de cada lado de la sujeción del
manguito por unas nuevas.
•
Apriete:
Par - Perno del racor del manguito del freno: 34 N·m
(3,5 kgf·m)
•
Purgue el tubo del sistema de frenado (consulte Purga
del tubo del sistema de frenado en este capítulo).
•
Compruebe el estado de la potencia de frenado, para ver
si nota alguna resistencia o alguna pérdida de líquido.
PRECAUCIÓN
