Árbol de levas, Cadena del árbol de levas
•

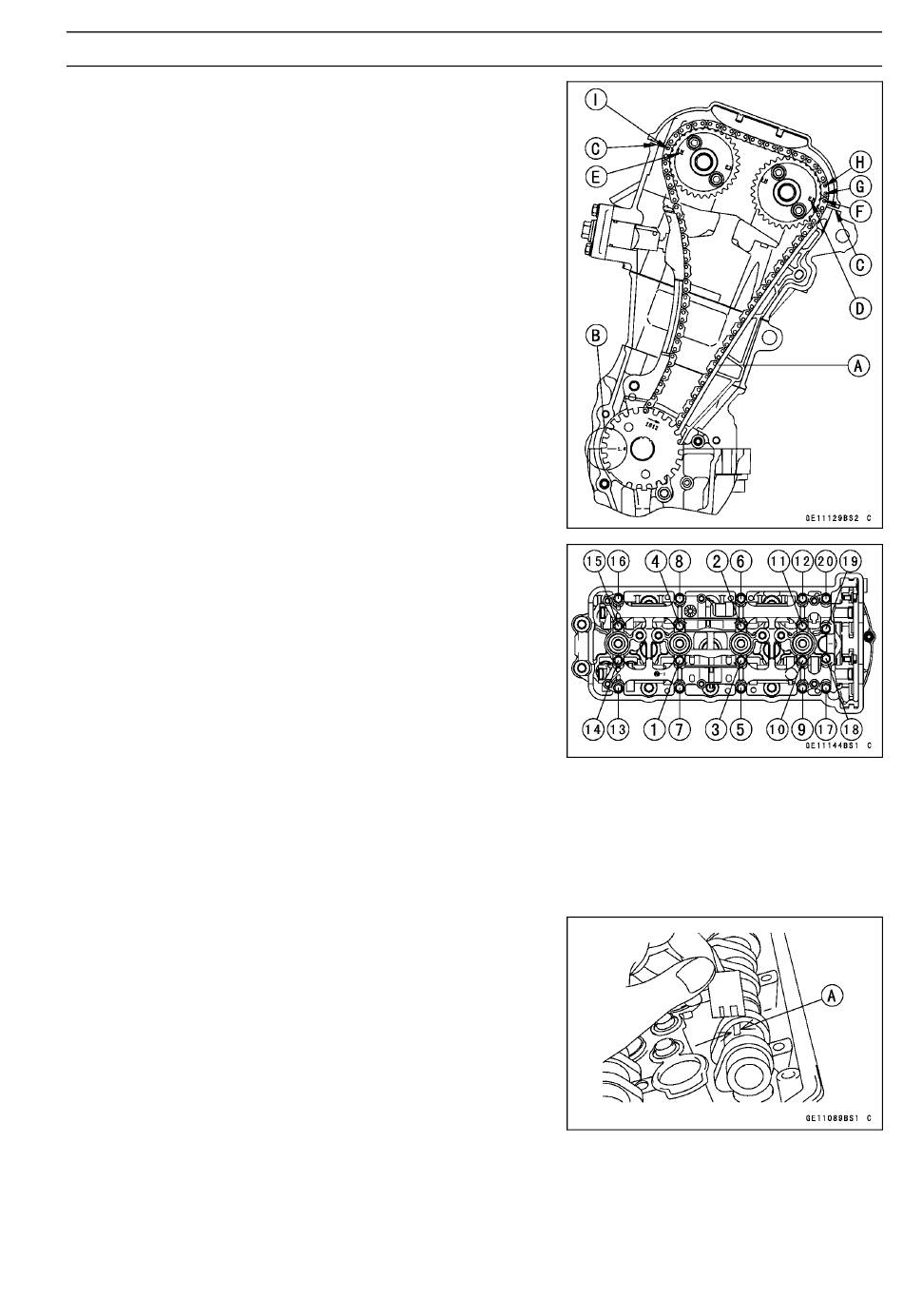

Coloque el cigüeñal en la posición 1, 4 PMS del pistón.
•
Tire de la parte de tensión (tubo de escape) [A] del tensor
de la cadena para instalarla.
•
Engrane la cadena del árbol de levas con las ruedas den-
tadas de leva de modo que las marcas de sincronización
de las ruedas dentadas estén colocadas tal y como se in-
dica.
○
Las marcas de sincronización 1, 4 deben alinearse con
la superficie inferior del cárter de la parte posterior [B].
○
Las marcas de sincronización deben estar alineadas con
la superficie superior de la culata [C].
Marca de salida (EX) [D]
Marca de entrada (IN) [E]
Pasador 1 [F]
Pasador 2 [G]
Pasador 3 [H]
Pasador 28 [I]
•
Coloque la tapa del árbol de distribución.
○
En primer lugar, apriete los pernos de la tapa del árbol
de distribución de forma uniforme para sentar el árbol de
distribución en su lugar y, a continuación, apriete todos
pernos según la secuencia de apriete específica.
Primera ronda [1 – 20]
Segunda ronda [1 – 16]
Apriete final: [1 – 20]
Par - Pernos de los puentes de los árboles de levas:
Primero, segundo: 5,9 N·m (0,60 kgf·m)
Final: 12 N·m (1,2 kgf·m)
•
Coloque el tensor de cadena del árbol de distribución
(consulte Instalación del tensor de cadena del árbol de
distribución en este capítulo).
•
Instale las piezas previamente desmontadas (consulte
los capítulos correspondientes).
Árbol de levas, Desgaste de la tapa del árbol de levas
•
Extraiga:
Tapa del árbol de distribución (consulte Extracción del
árbol de distribución en este capítulo)
•
Corte tiras de Plastigage para el ancho de los apoyos.
Coloque una tira en cada apoyo paralela al árbol de levas
colocado en la posición correcta.
•
Mida la holgura existente entre cada apoyo y la tapa del
árbol de levas mediante Plastigage (calibrador de pre-
sión) [A].
CULATA 5-19
