6.1.7.3

Uso del panel de mando

El panel de mando sirve para controlar y observar el accionamiento durante la puesta en
marcha. Respete las medidas de seguridad necesarias al usar el panel de mando. El panel de
mando ofrece las siguientes posibilidades:
● Comprobar habilitaciones que faltan
● Probar movimientos del accionamiento o desplazar manualmente
● Observar movimientos del accionamiento
Abrir panel de mando
El panel de mando puede abrirse siempre que se acceda al servidor web en el convertidor con
el equipo de puesta en marcha.
1. Para abrir el panel de mando, en el pie de página del servidor web, haga clic en "Panel de
mando".

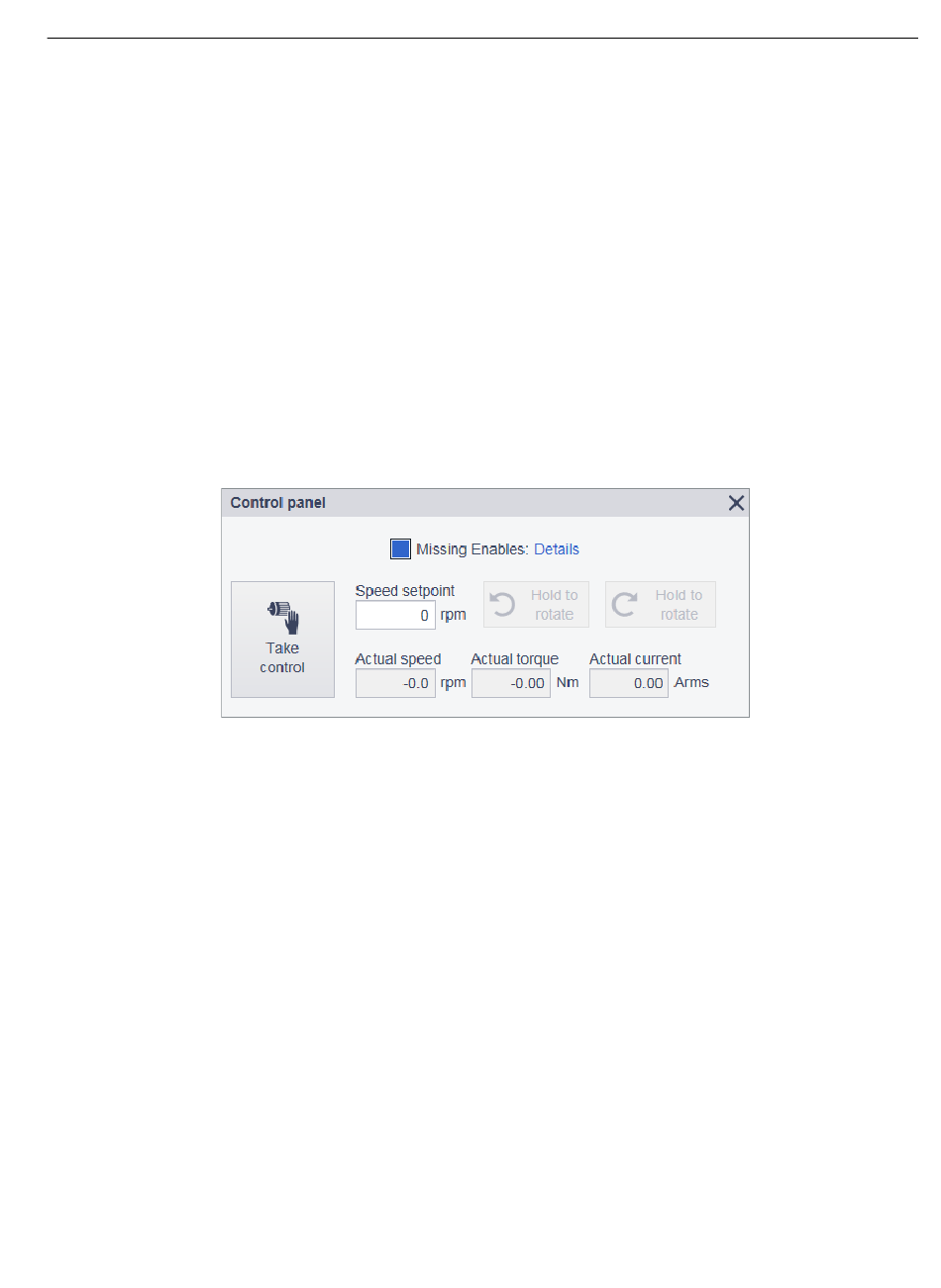

El panel de mando se inicia en modo de observación:
Figura 6-8
2. Para cerrar el panel de mando, vuelva a hacer clic en el botón "Panel de mando" del pie de
página del servidor web o en la X situada en la parte superior derecha del encabezado del
panel de mando.
Panel de mando en modo de observación
Si están presentes todas las habilitaciones, no se muestra la línea "Habilitaciones faltantes",
y los campos de visualización "Velocidad real", "Par real" e "Intensidad real" muestran los
valores actuales del accionamiento.
Si faltan habilitaciones, el motor no gira. En ese caso, el LED "Habilitaciones faltantes" se
enciende en azul.
1. Para mostrar los detalles, haga clic en el enlace "Para más información, haga clic aquí".
Se abre el cuadro de diálogo "Habilitaciones faltantes".
2. Haga clic en "Cerrar" para cerrar el cuadro de diálogo de visualización.
Sistema de servoaccionamiento SINAMICS S210
Instrucciones de servicio, 09/2019, A5E41702836E AD
Panel de mando: modo de observación
