Principal Ver Circuito De Relé (1.6L Dohc) - Daewoo Tacuma 2002 Manual Del Usuario

Sustituya el ECM.
13
Se completa la reparación?

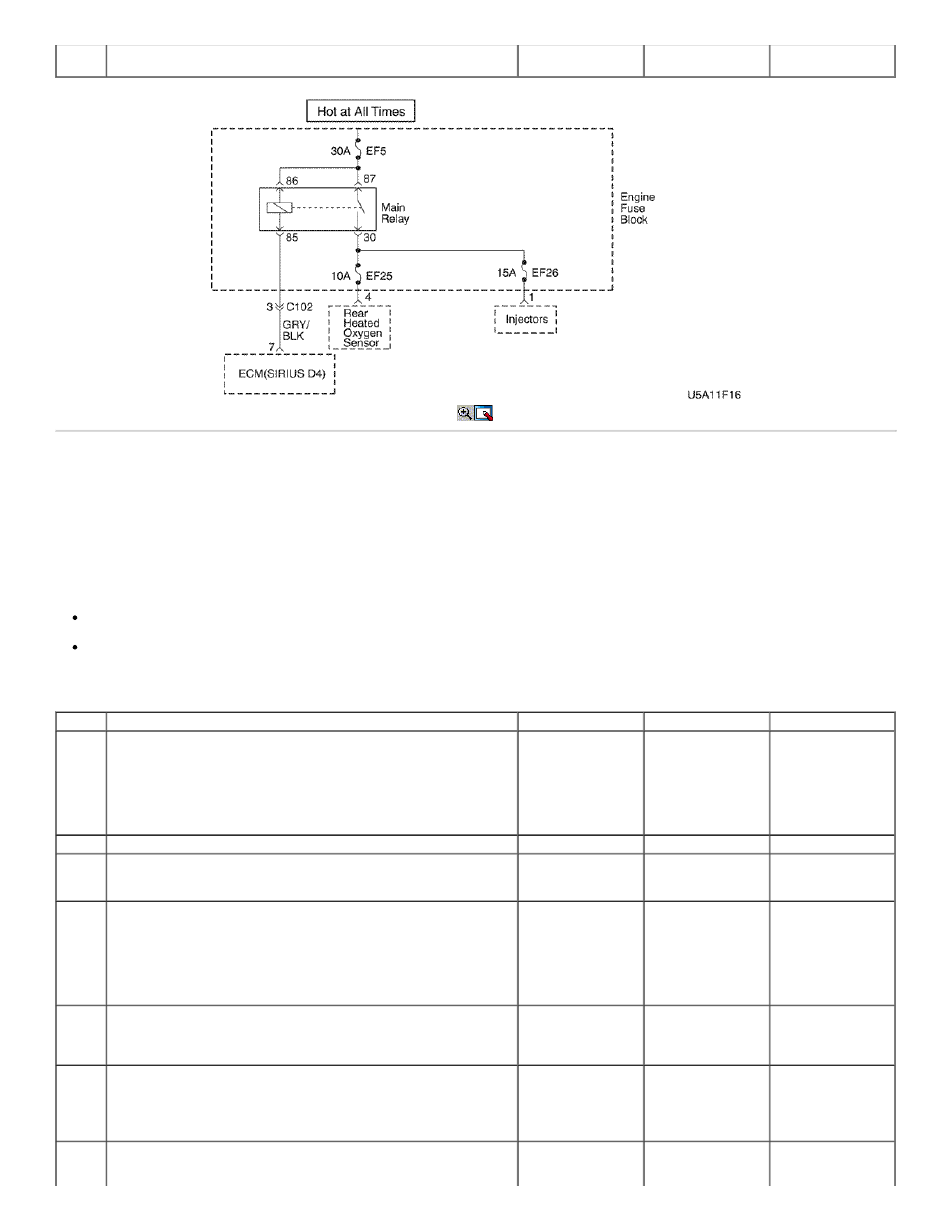

Descripción del circuito
Cuando el contacto esté encendido o en la posición START, el relé principal se activa. El relé principal, entonces la tensión de alimentación al motor fusible
bloque de fusibles EF25 y EF26. El encendido (EI) sistema de bobina de encendido electrónico se suministra tensión a través del motor de fusibles caja de
fusibles EF26. Los inyectores de combustible se suministran voltaje a través del motor de fusibles caja de fusibles EF25.
Diagnóstico de sida
Un problema intermitente puede ser causada por una mala conexión, se frotó a través del aislamiento de alambre, o un cable roto en el interior del
aislamiento.
Un relé principal falla causará una condición de no arranque. No habrá tensión suministrada al sistema de bobina de encendido EI o los inyectores de
combustible. Sin tensión suministrada a estos componentes, no van a operar.
Paso
1. Coloque el encendido en OFF.
2. Desconecte el bloque de fusibles del motor fusible EF26.
3. Coloque el encendido en ON.
1
4. Con una luz de prueba conectada a masa para sondear los terminales
del fusible más cercano el relé principal de fusibles EF26 y EF25.
Es la luz, tanto terminal?
2 Está encendida la luz en un solo terminal?
Repare el abierto en el cableado entre el terminal principal del conector del
3 relé 30 y el fusible o EF25 EF26, según sea necesario.
Se completa la reparación?
1. Coloque el encendido en OFF.
2. Retire el relé principal.
3. Coloque el encendido en ON.
4
4. Con una luz de prueba conectada a masa para sondear las
principales terminales del relé 85 y 87.
Es la luz en las dos terminales.
1. Coloque el encendido en OFF.
2. Compruebe el fusible del motor del bloque de fusibles EF5.
5
El fusible está quemado?
1. Reparar el cortocircuito entre el terminal 87 del relé principal y el
fusible EF5.
6
2. Reemplace el fusible EF5.
Se completa la reparación?
Reparar circuito abierto entre el terminal 87 del relé principal y el fusible
7 EF5.
http://manualesdetallerdopc.blogspot.com
PRINCIPAL VER circuito de relé (1.6L DOHC)
Comprobar el circuito del relé principal (1.6L DOHC)
Acción
-
Sistema Aceptar
Precio (s) Sí
-
Sistema Aceptar
-
Vaya a Paso 3
-
Sistema Aceptar
-
Ir al paso 8
-
Ir al paso 6
-
Sistema Aceptar
-
-
No
Ir al paso 2
Ir al paso 4
-
Ir al paso 5
Ir al paso 7
-
