Proceso De Ejecución De Mensajes (Error); Diagrama De Temporización De Ejecución De Mensajes (Error) - Rockwell Automation Allen-Bradley Micro800 Serie Manual De Referencia

Instrucciones de comunicación
Proceso de ejecución
de mensajes (Error)
Diagrama de
temporización de
ejecución de mensajes
(Error)
Consulte también
Procesos y diagramas de temporización de ejecución de mensajes
página 221
Instrucciones de comunicación
La siguiente tabla describe las condiciones de mensaje y el estado de bit para
cada paso de ejecución identificado en el diagrama de temporización cuando
se produce un error durante la ejecución.
Paso Descripción del mensaje
1 La condición Peldaño cambia a
CIERTO.
Se habilita la ejecución del mensaje.
2 Se adquiere el búfer del mensaje.
3 Se inicia la transmisión del mensaje. Se borra el bit EW.
4 Se agota el tiempo de transmisión
del mensaje.
4-6 La condición Peldaño cambia a
Falso.
Consulte también
Procesos y diagramas de temporización de ejecución de mensajes
página 221
Instrucciones de comunicación

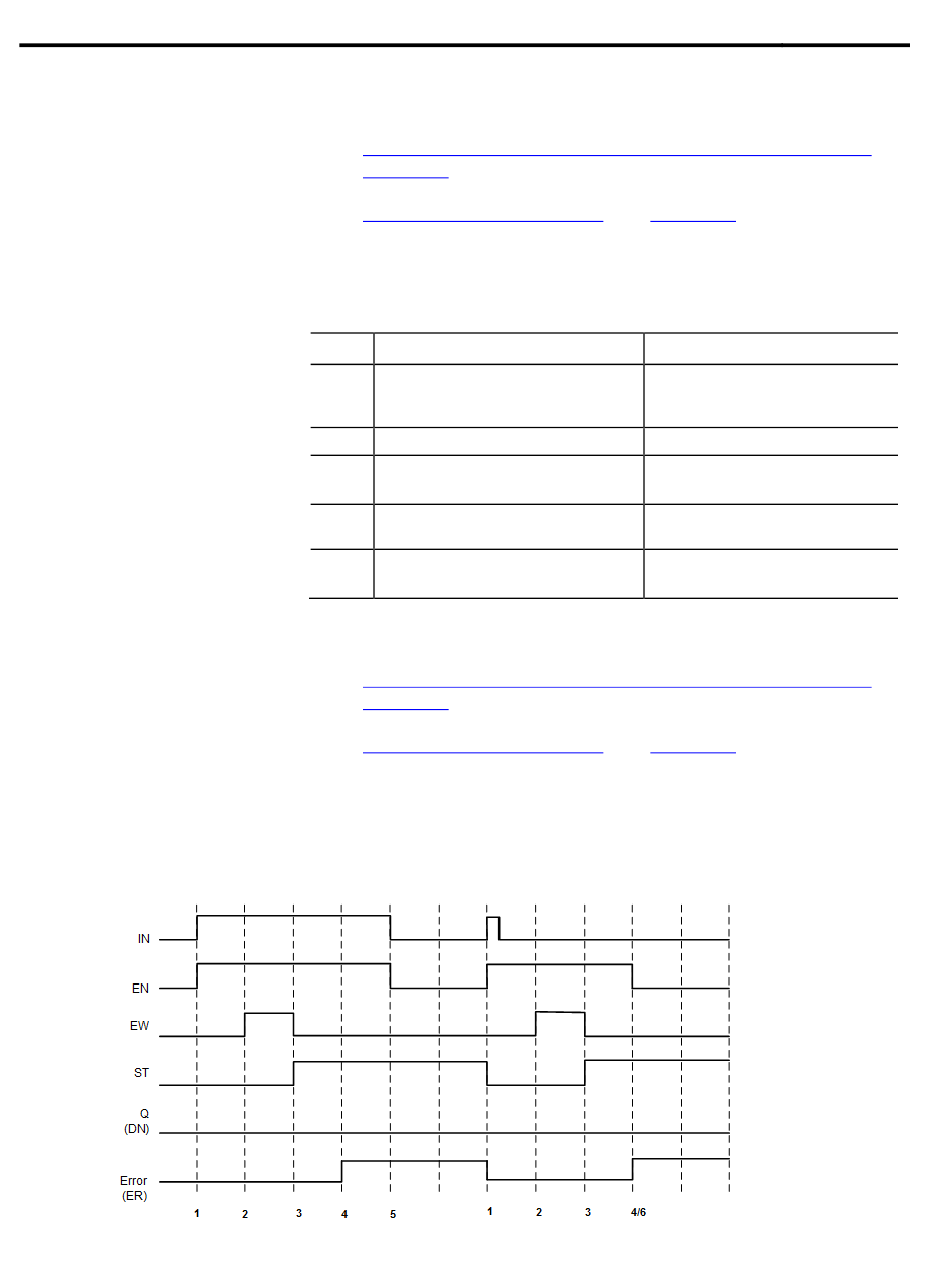

El siguiente diagrama de temporización muestra un patrón típico cuando se
produce un error durante la ejecución.
Publicación de Rockwell Automation 2080-RM001I-ES-E - Enero 2019
en la página 189
Estado de bit
Se activa el bit EN.
El resto de los bits se borran.
Se activa el bit EW.
Se activa el bit ST.
Los bits EW y ST no cambian.
Se borra el bit EN.
Se activa el bit ER.
en la página 189
Capítulo 9
en la
en la
227
