Elementos de diagrama de escalera (LD)
Para agregar un elemento de bobina a un programa de diagrama de
lógica de escalera:
1. En el editor de idioma de LD, compruebe que el programa de LD tenga
una línea definida para la bobina. A continuación, realice una de las
siguientes acciones:


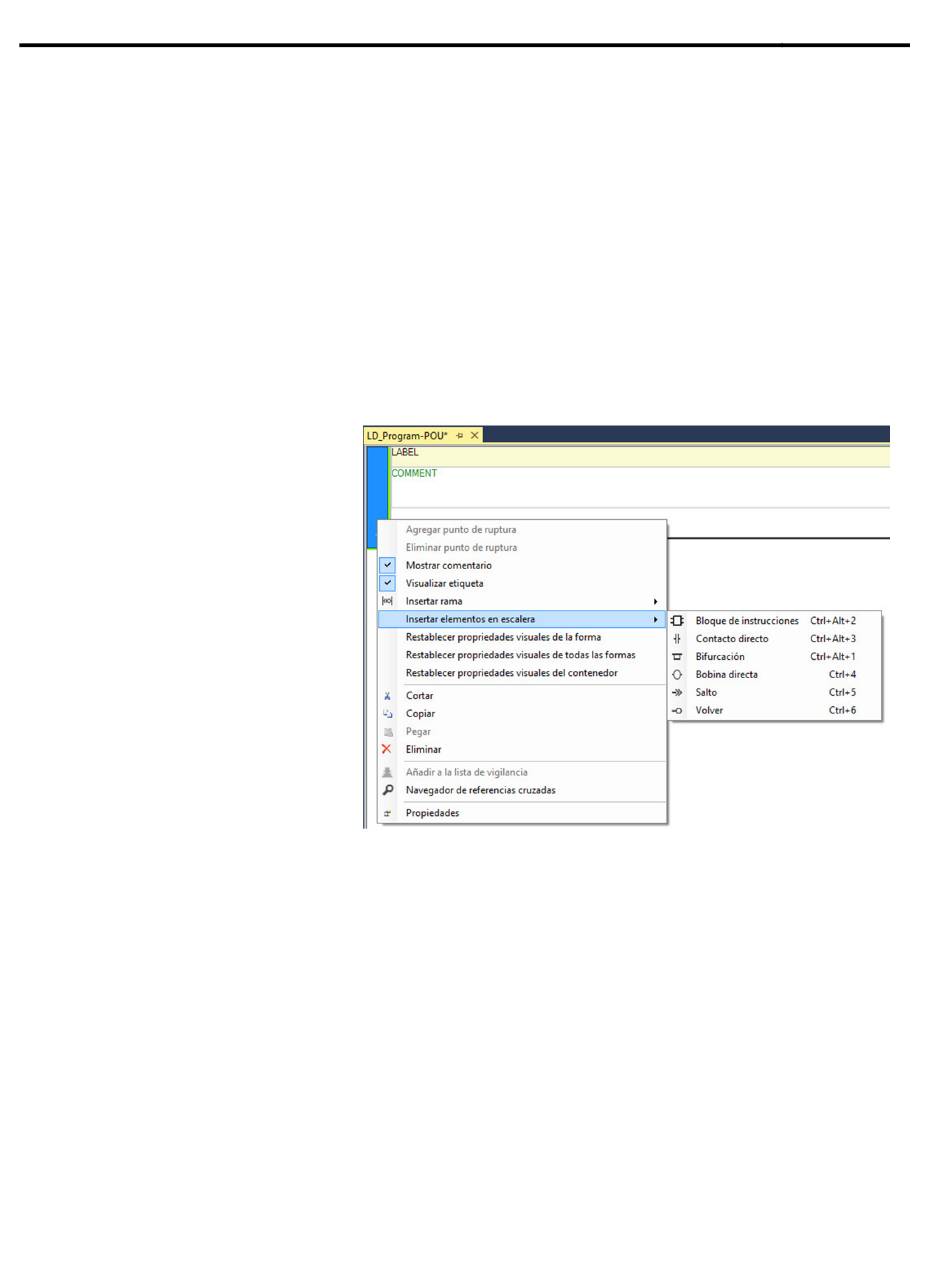

Haga clic con el botón secundario en una línea o un elemento en el
editor de idioma de LD, seleccione Insertar elementos de lógica
de escalera y, a continuación, haga clic en Bobina directa.
Si se abre el Selector de variables seleccione una variable o haga
clic en Aceptar sin seleccionar una variable para agregar el
elemento de Bobina directa.

Seleccione una línea o un elemento en el editor de idioma de LD y, a
continuación, pulse CTRL+4 para agregar la Bobina directa a la
derecha de la línea.

Seleccione una línea o un elemento en el editor de idioma de LD y, a
continuación, haga clic en Herramientas > Editor multiidioma >
Insertar bobina para agregar la bobina a la derecha de la línea.

Abra el cuadro de herramientas de LD para mostrar los elementos de
bobina (Bobina directa, Bobina inversa, Bobina Set, Bobina Reset,
Bobina de Flanco ascendente del pulso, bobina de Flanco
descendente del pulso) y:
Haga doble clic en el elemento de bobina para agregarlo al editor
de idioma de LD.
Arrastre el elemento de bobina al editor de idioma de LD y
colóquelo en la línea.
