Elementos de diagrama de escalera (LD)

Retorno

Consulte también
Agregar elementos de contacto
Contacto
Contacto de flanco ascendente de pulso
Los retornos son salidas que representan un final condicional de un programa
de diagrama de lógica de escalera (LD).
No se pueden colocar conexiones a la derecha de un elemento de retorno.
Si la línea de conexión de la izquierda tiene el estado booleano Cierto, el
diagrama finaliza sin ejecutar las instrucciones ubicadas en las siguientes
líneas del diagrama.
Si el diagrama LD es una función, su nombre se asocia con una bobina de
salida para establecer el valor de retorno (devuelto al programa de llamada).

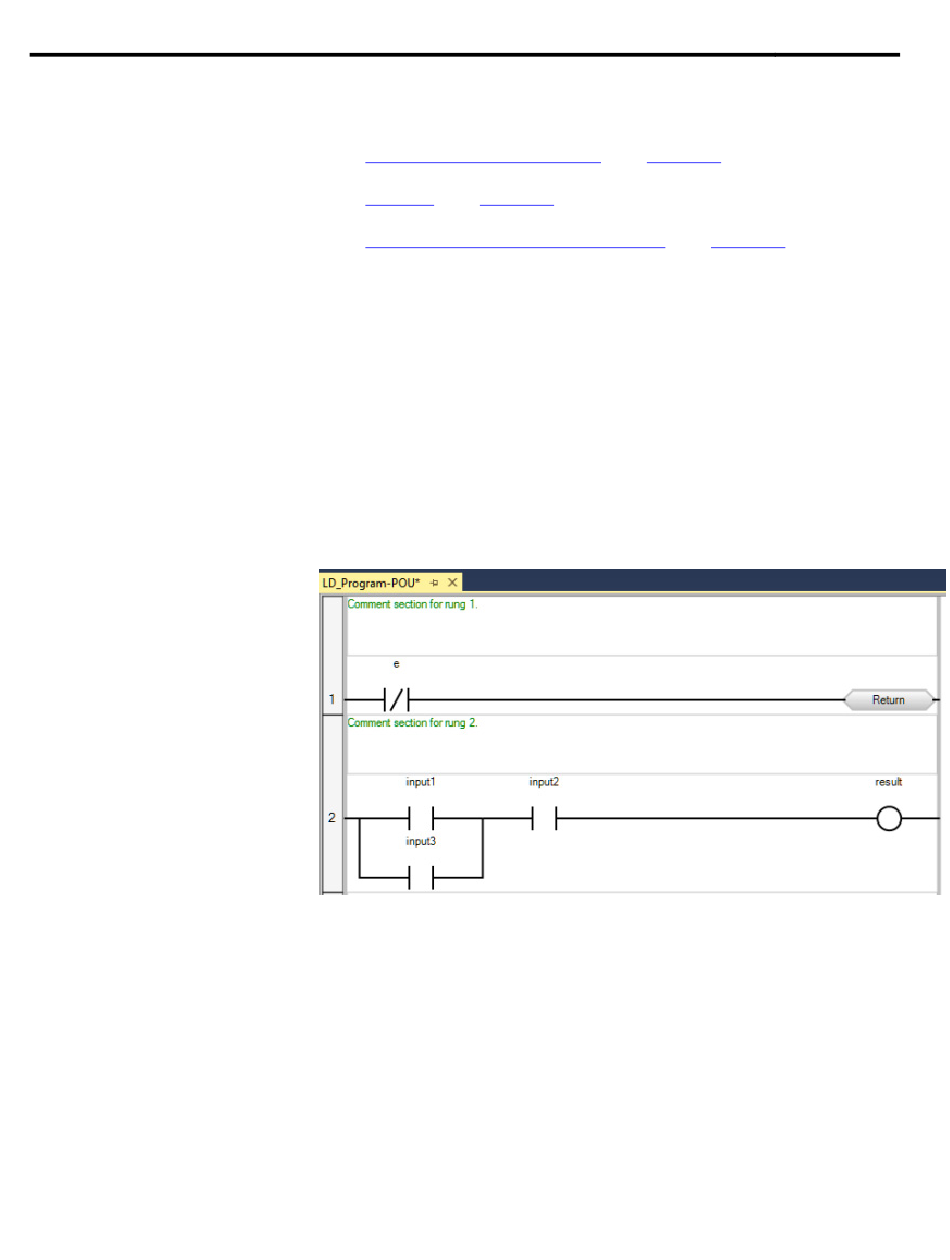

Ejemplo de retorno
Para insertar un retorno en un programa de diagrama de lógica de
escalera:
Realice una de las siguientes acciones:

Haga clic en una línea o un elemento en el editor de idioma de LD,
seleccione Insertar elementos de lógica de escalera y, a
continuación, haga clic en Retorno.

Seleccione una línea o un elemento en el editor de idioma de LD y, a
continuación, pulse CTRL+6.
Publicación de Rockwell Automation 2080-RM001I-ES-E - Enero 2019
en la
en la página 54
Capítulo 3
página 55
en la página 59
61
