Capítulo 3 Elementos de diagrama de escalera (LD)
Agregar una línea a un
programa de LD
38
Elementos de diagrama de escalera (LD)
Lenguaje de diagrama de lógica de escalera (LD)
Las líneas son componentes gráficos de un programa de diagrama de lógica
de escalera (LD) que representan un grupo de elementos de circuito que
llevan a la activación de una bobina.
En Connected Components Workbench puede agregar una línea a un
programa de Diagrama de lógica de escalera (LD) desde el:

Editor de idioma de diagrama de idioma (LD)

Editor multiidioma ubicado en el menú Herramientas

Cuadro de herramientas de LD
Para agregar un elemento de línea a un programa de Diagrama de lógica
de escalera:

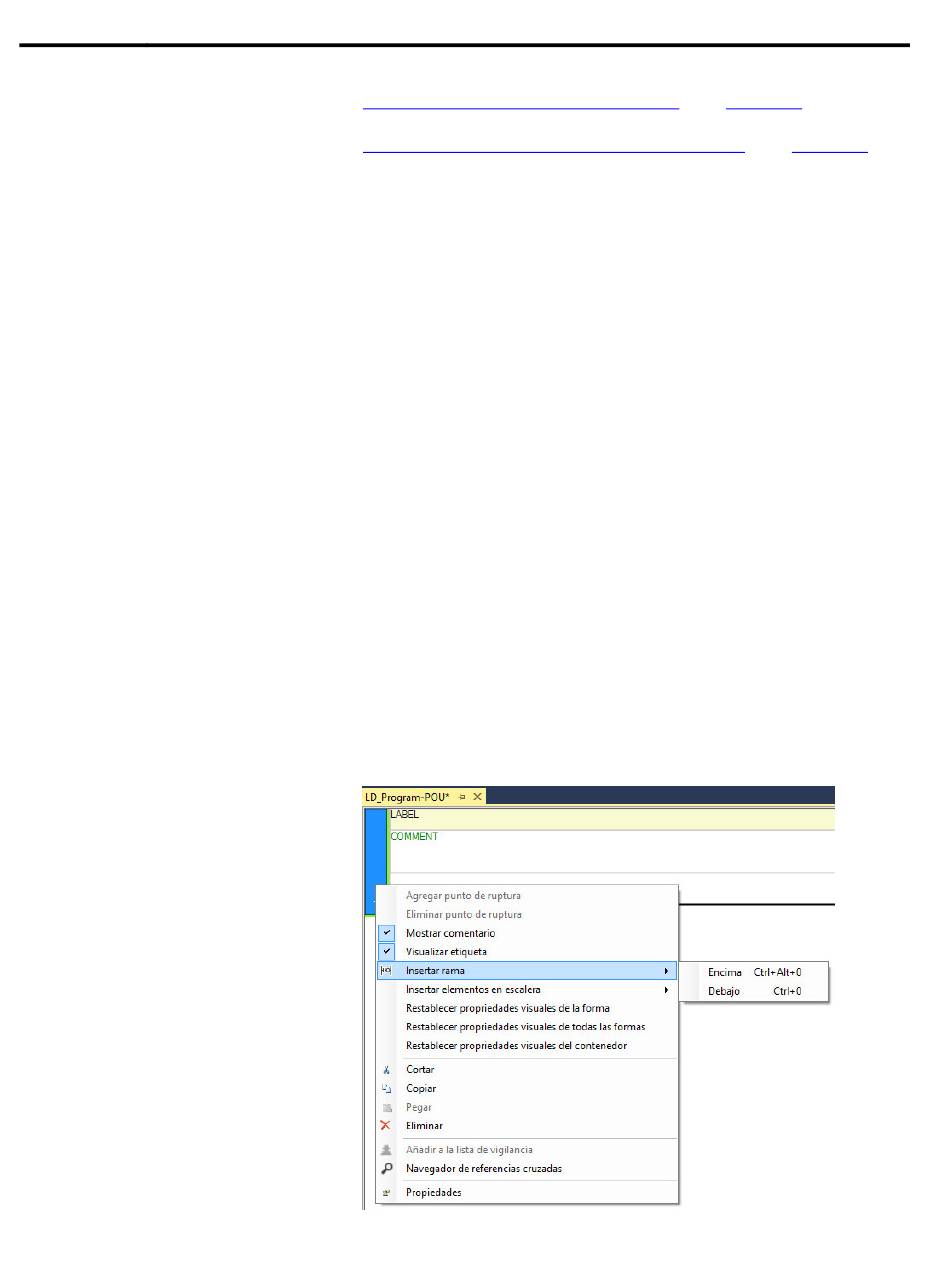

1. En el editor de idioma de LD, haga clic con el botón secundario en una
línea existente y:

Haga clic en Copiar y, a continuación, haga clic en Pegar para
insertar una copia de la línea al editor de idioma.

Haga clic en Insertar línea y a continuación:


Publicación de Rockwell Automation 2080-RM001I-ES-E - Enero 2019
Haga clic en Por encima de para agregar la línea por encima
de la línea seleccionada.
Haga clic en Por debajo de para agregar la línea por debajo de
la línea seleccionada.
