8 Sincronización
8.1.5 Diagrama de temporización: iniciar sincronización mediante señal de arranque de
sincronización
Regulador preparado para funcionar
(DOUT0)[X1.24]
(DIN13)[X1.15]
Estado de parada alcanzado
(DOUT1)[X1.12]
Posición síncrona
(DOUT2)[X1.25]
(DOUT3)[X1.13]
Velocidad "Master"
Velocidad "Slave"
t1 5 ms
t2 5 ms
t3 = ... ms (dependiente de de la rampa de
aceleración del master)

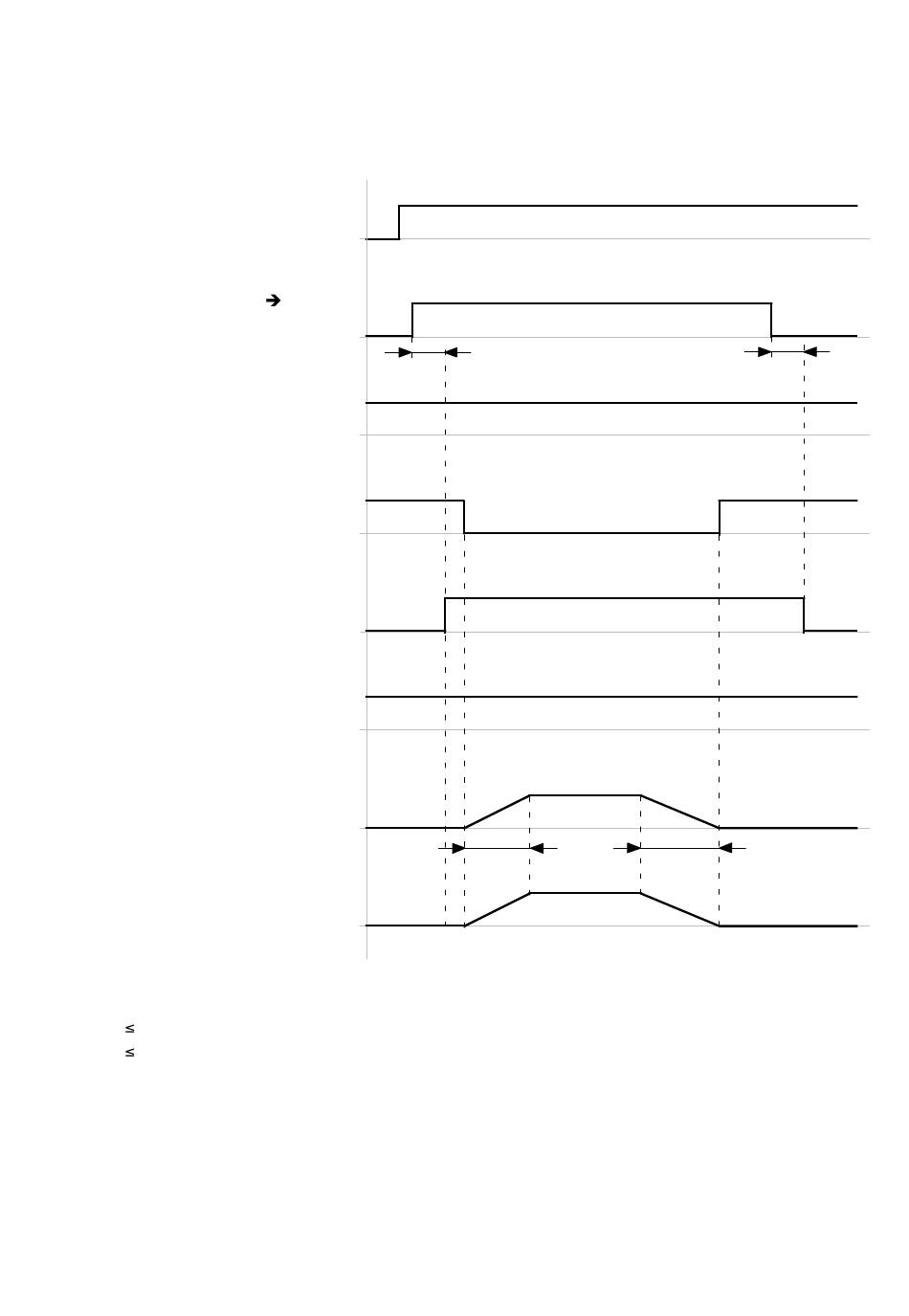

Fig. 8.4 Diagrama de temporización: iniciar sincronización
Festo – GDCP-CMMS-AS-G2-FW-ES – 1310NH – Español
Start Sync
(DIN8)[X1.23]
T1
Parada
Fallo común
T3
t4 = ... ms (dependiente de la rampa de
deceleración del master)
T2
T4
