S7-1200 Motion Control
2.1 S7-1200 Motion Control V4
2.1.8.2

MC_MoveJog: Diagrama de funcionamiento V4

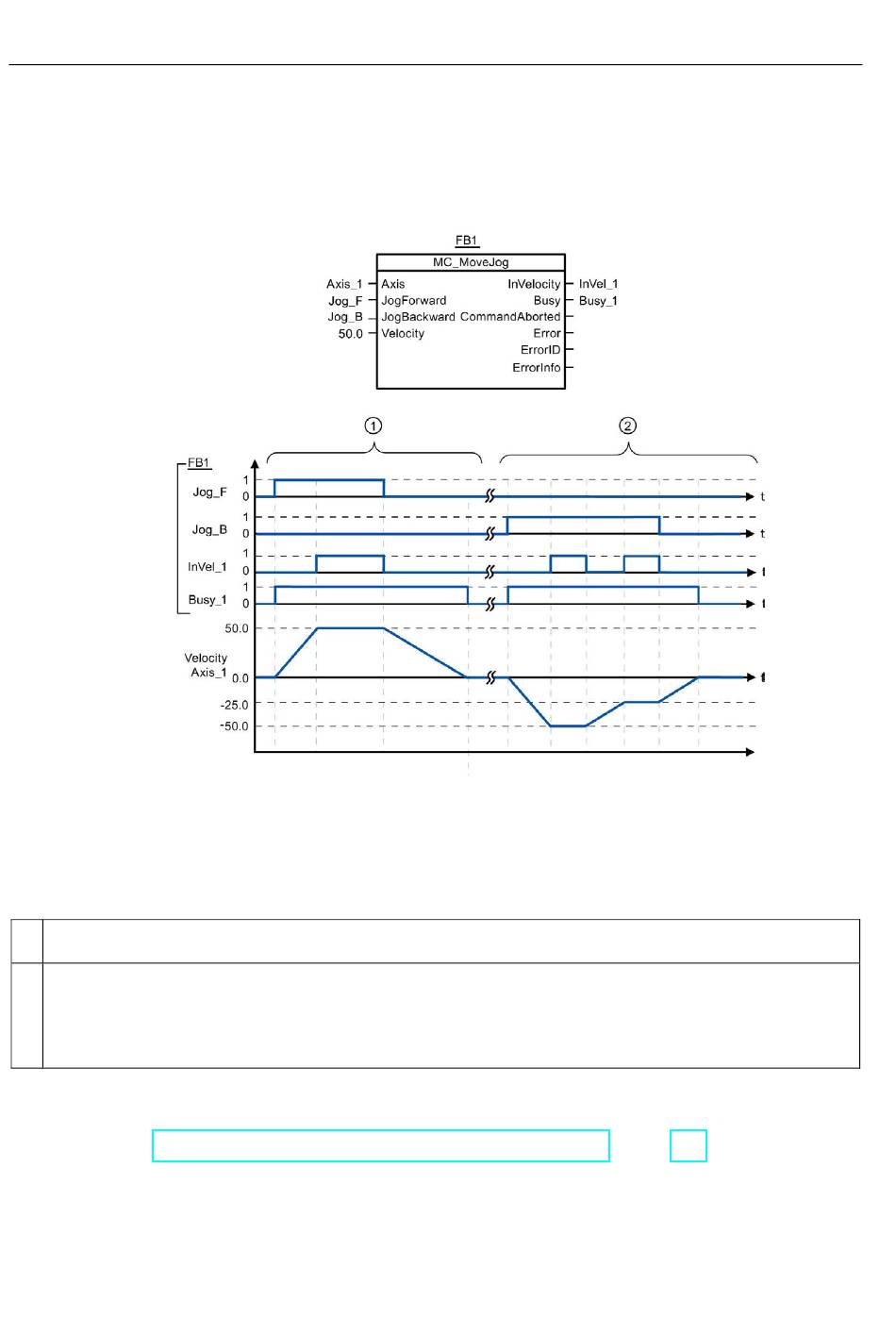

Diagrama de funcionamiento
Los siguientes valores han sido configurados en la ventana de configuración
Dinámica > General:
● Aceleración: 10.0
● Deceleración: 5.0
①
"Jog_F" permite mover el eje en sentido positivo en modo Jog. En cuanto se alcanza la velocidad de destino 50.0 el
sistema lo notifica a través de "InVel_1". Tras desactivar "Jog_F" el eje frena hasta pararse del todo.
②
"Jog_B" permite mover el eje en sentido negativo en modo Jog. En cuanto se alcanza la velocidad de destino -50.0 el
sistema lo notifica a través de "InVel_1".
Si está activado "Jog_B", se modifica el valor del parámetro "Velocity" a 25.0. "InVel_1" se desactiva y el eje frena.
En cuanto se alcanza la nueva velocidad de destino -25.0 el sistema lo notifica mediante "InVel_1". Tras desactivar
"Jog_B" el eje frena hasta pararse del todo.
Consulte también
MC_MoveJog: Mover ejes en el modo de operación Jog V4 (Página 279)
