2 Montaje y conexión
2.4
Conexión de la unidad PROFIBUS
¿Cómo se montan
los cables
preparados?
2-108
Para el montaje del cable preparado en la unidad PROFIBUS se aplica
el siguiente orden (ver fig. 2-30):
1. Soltar la tuerca, el tapón y el inserto de apriete/la junta del pasaca-
bles M20.
2. Pasar la tuerca y el inserto de apriete/la junta sobre el cable.
3. Deshilar el trenzado de la pantalla (retirar la lámina aislante que se
encuentra debajo).
La pantalla tiene que cubrir el anillo tórico en aprox. 2 mm.
¡Los hilos de pantalla que sobresalen se tienen que cortar enrasados!
4. Juntar la tuerca con el inserto de apriete/la junta.
5. Insertar en el pasacables M20 y apretar la tuerca.
6. Conectar los extremos del cable en el lado posterior de la unidad
PROFIBUS (X20).
Ó
Punto 1
Ó
Ó
Ó
Tuerca
Tapón
Punto 2
Punto 3
Ó
Ó
Punto 3
Ó
Ó
Ó
Conexión de la unidad PROFIBUS
Punto 4
Ó Ó
Punto 5
Ó Ó

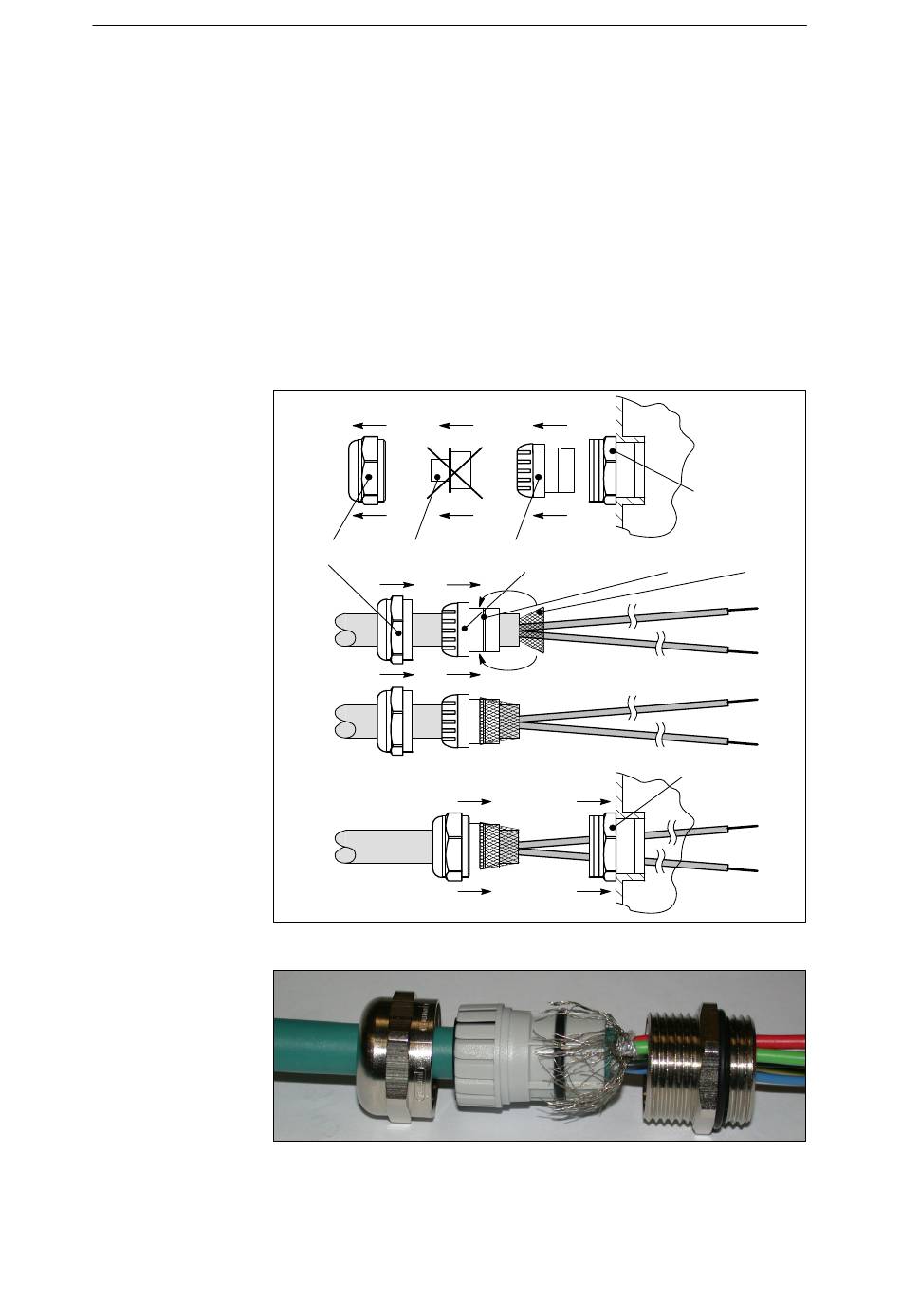

Fig. 2-30 ¿Cómo se monta el cable PROFIBUS?
Fig. 2-31 Ejemplo: Pasacables M20 con todos los elementos
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
Inserto de apriete/junta
E Siemens AG 2005 All Rights Reserved
03.01
08.02
Pasacables M20
Anillo tórico
Pantalla
Pasacables M20
Punto 6
Cableado
en X20
