2 Montaje y conexión
2.2 Conexión general
Ejemplos de
conexión a
módulos NE
Ejemplo de conexión SIMODRIVE 611
sin fusible
Terminal del cable
DIN 46234-4-6
X 1:1
P600 (C)
M600 (D)
1 ne
2 bl
Borne "Des-
bloqueo de
impulsos" (B. IF)
Ejemplo de conexión SIMODRIVE 611
con fusible
Terminal del cable DIN 46234-4-6
Y 1:1
P600 (C)
M600 (D)
Nota:
Bornes: ver bibliografía /K/, Catálogo NS K

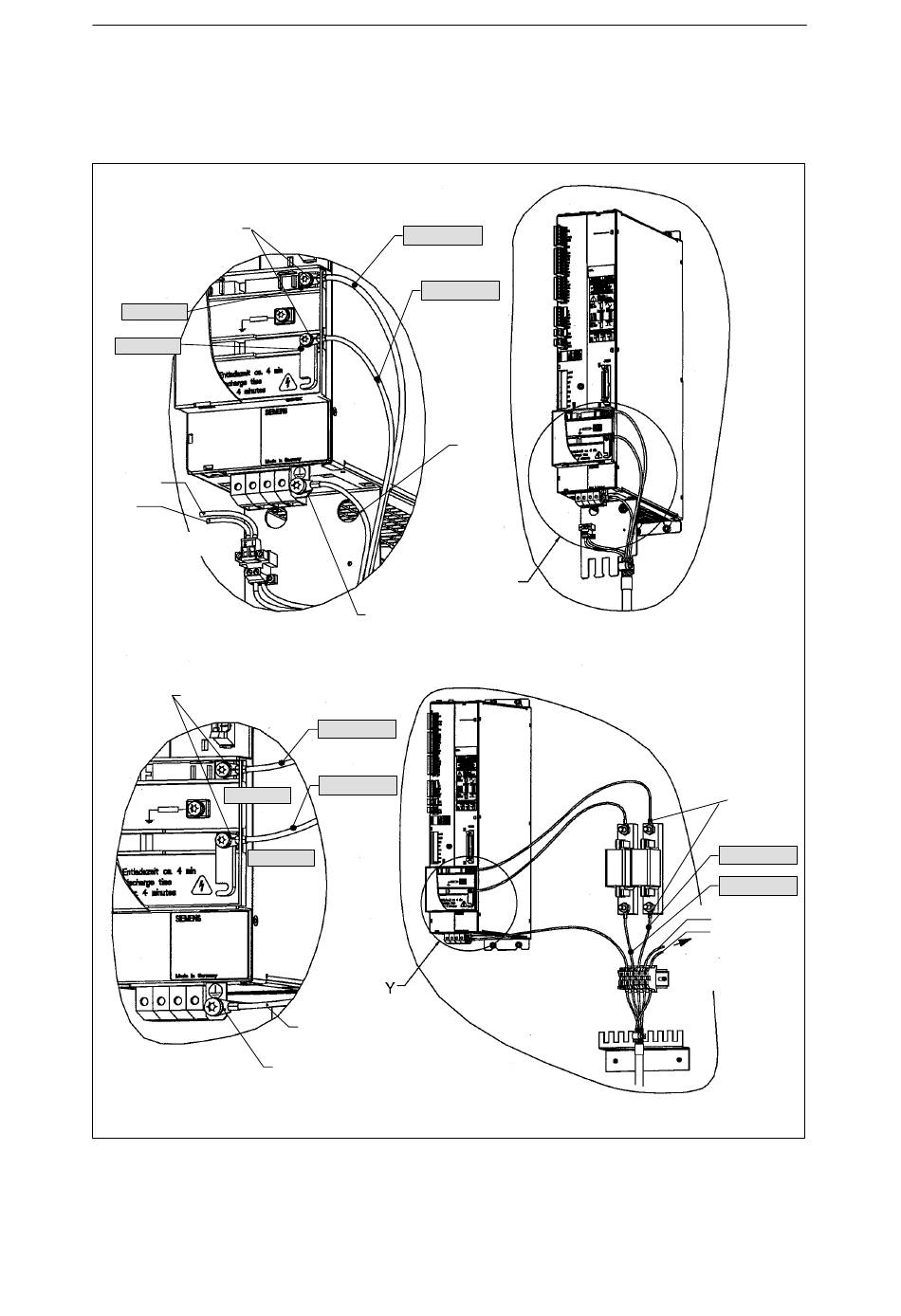

Fig. 2-12 Conexión cable de carga a SIMODRIVE 611 (esquemático)
2-74
Las siguientes figuras muestran la conexión del cable de carga a un
módulo SIMODRIVE o MASTERDRIVES UE o E/R.
U/L1/C/L+
W/L3/D/L–
Terminal del cable DIN 46234-5-6
U/L1/C/L+
W/L3/D/L–
PE
Terminal del cable DIN 46234-5-6
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
PE
X
E Siemens AG 2005 All Rights Reserved
03.01
Terminal del cable
DIN 46234-8-10
U/L1/C/L+
W/L3/D/L–
1 ne
2 bl
Borne "Des-
bloqueo de
impulsos" (B. IF)
