3. Instalación

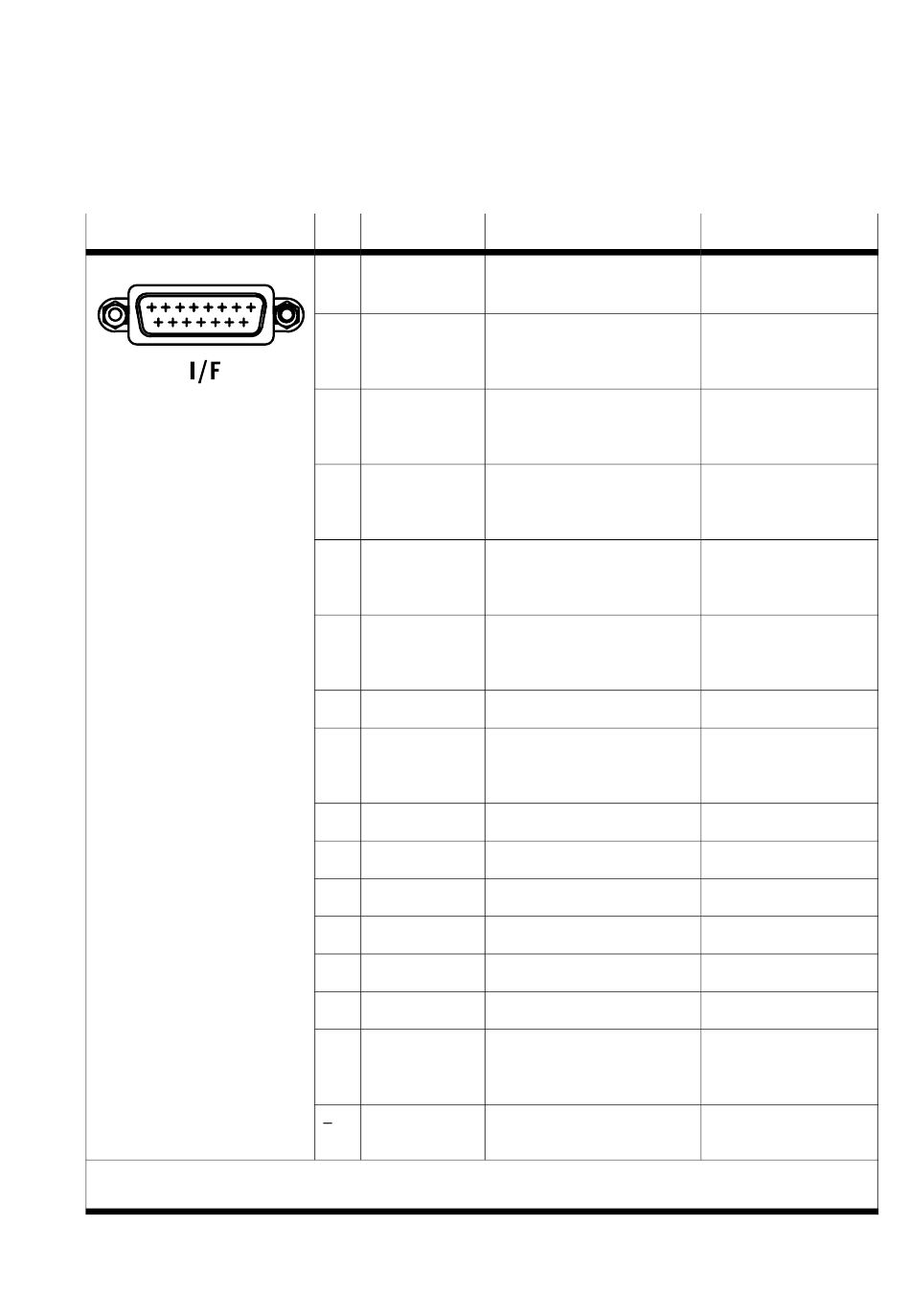

Conexión en el SFC−LACI Pin Designación Función
1 8
9
15
1)
Colores del cable con línea de control tipo KES−MC−1−SUB−15−...
2)
Alternativa.
Tab. 3/8: Conexión I/F" (interface de control) en el SFC−LACI−...−IO
Festo GDCP−SFC−LACI−IO−ES es 0812NH
1 24VDC_EXT Alimentación E/S separada
galvánicamente (infeed)
2 E1 Entrada de codificación del
registro de posicionamiento
Bit0
3 E2 Entrada de la codificación
del registro de
posicionamiento Bit1
4 E3 Entrada de la codificación
del registro de
posicionamiento Bit2
5 E4 Entrada de la codificación
del registro de
posicionamiento Bit3
6 E5 Entrada de la codificación
del registro de
posicionamiento Bit4
7 E6 Entrada STOP
2)
8 GND−EXT GND (potencial de
referencia) separado
galvánicamente para E/S
9 E7 Entrada ENABLE
10 E8 Entrada START
11 A1 Salida MC
12 A2 Salida READY
13 A3 Salida ACK
14 A4 Salida ERROR
2)
15 GND−EXT GND (potencial de
referencia) separado
galvánicamente para E/S
FE Tierra funcional
1)
Color del cable
Blanco
Marrón
Verde
Amarillo
Gris
Rosa
Azul
Rojo
Negro
Violeta
Gris y rosa
Rojo y azul
Blanco y verde
Marrón y verde
Blanco y amarillo
(Caja de enchufe/
apantallado del cable)
