Cilindro, Pistones

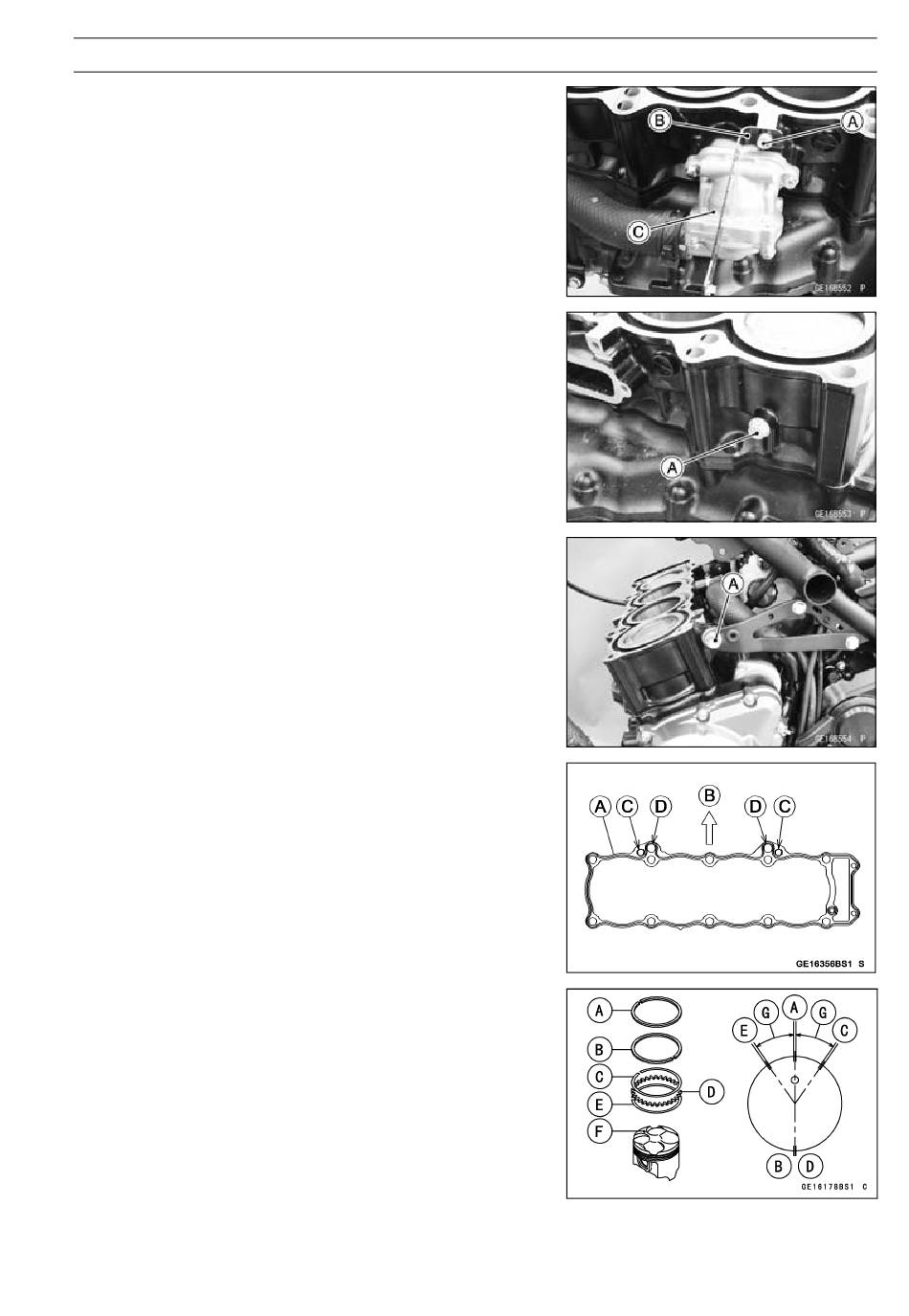

Extracción del cilindro
•
Extraiga:
Culata de cilindros (consulte Desmontaje de la culata de
cilindros)
Perno del soporte del radiador [A]
Soporte del radiador [B]
Carcasa del termostato [C] (consulte Desmontaje del
termostato en el capítulo Refrigerante)
•
Retire el perno de drenaje [A] para vaciar el refrigerante
del cilindro.
•
Extraiga:
Perno delantero central de montaje del motor [A] (ambos
lados)
•
Extraiga el cilindro.
○
Si cuesta extraerlo, golpee ligeramente con un mazo de
plástico.

Montaje del cilindro

○
Si se utiliza un cilindro nuevo, emplee un segmento de
pistón nuevo.
•
Sustituya la junta de la culata [A] por una nueva.
Lado de escape [B]
•
Instalar:
Junta de la culata de cilindros
Pasadores [C] (ZR900A/B) o [D] (ZR900D)
•
Las aberturas del segmento del pistón deben posicio-
narse como se muestra. Las aberturas de los segmentos
de acero de los segmentos de lubricación deben tener
unos 30 – 40° de ángulo desde la abertura del anillo su-
perior.
Anillo superior [A]
Segundo anillo [B]
Segmento de acero del segmento de lubricación [C]
Extensor del anillo de lubricación [D]
Segmento de acero del anillo de lubricación inferior [E]
Muesca [F]
30 – 40° [G]
EXTREMO SUPERIOR DEL MOTOR 5-39
